Bedienungsanleitung

MAX Tapener Bindezange HT-R

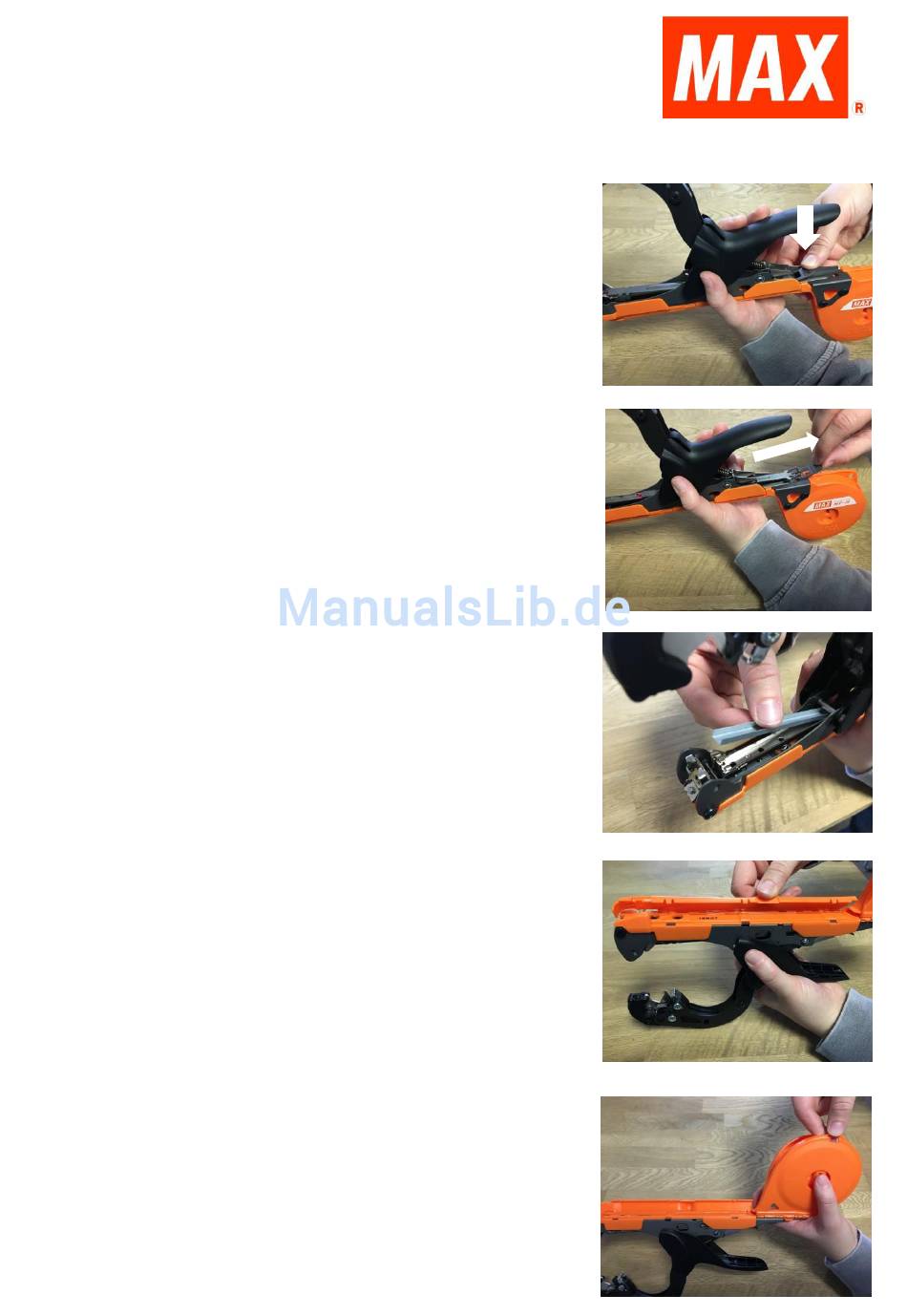

Einlegen der Heftklammern

Halten Sie die Bindezange mit einer Hand fest und

drücken Sie den Schieber (Bild Nr. 26) mit dem Daumen mit

Druck nach unten heraus.

Der Schieber kann nicht abgenommen werden.

Nehmen Sie die Heftklammern und legen Sie sie so in das Magazin ein,

dass die Enden nach oben zeigen.

Schieben Sie den Schieber wieder zurück bis er einrastet.

Sie können bis zu 172 Stück Klammern des Typs 604E einlegen.

Einlegen des Bandes

Öffnen Sie die längliche Abdeckung (Bild Nr. 44),

indem Sie mit dem Daumen gegen das Gehäuse drücken.

Öffnen Sie zusätzlich das Bandgehäuse mit dem Zeigefinger

an der Lasche, wobei der Daumen mittig festhält.

Seite 1 Bedienungsanleitung MAX Tapener Bindezange HT-R Einlegen der Heftklammern Halten Sie die Bindezange mit einer Hand fest und drücken Sie den Schieber (Bild Nr. 26) mit dem Daumen mit Druck nach unten heraus. Der Schieber kann nicht abgenommen werden. Nehmen Sie die Heftklammern und legen Sie sie so in das Magazin ein, dass die Enden nach oben zeigen.
Seite 2 Legen Sie die Bandrolle ein und schließen Sie beide Abdeckungen so, dass sie hörbar einrasten. Sollten Sie MAX Reflex Bindeband verwenden, dann achten Sie darauf, dass die glänzende Fläche nach der Bindung nach außen zeigt. Die Rolle muss dann gegebenenfalls umgedreht bzw. in die andere Richtung abrollend eingelegt werden.
Seite 3 Die Klingenhalterung bringt sich nun wieder in die richtige Position, so dass Sie das Band wieder einlegen können. Nach der Arbeit Damit Sie lange Freude mit der Bindezange haben, ölen oder fetten Sie diese regelmäßig. Verwenden Sie nur Original MAX Bindeband Verwenden Sie nur Original MAX Klammern 604E-L.
Seite 4 Ersatzteil-Liste HT-R Bestell- Bezeichnung Bild-Nr. Code HT11628 B-Typ Gehäuse FF31714 Bolzen 1714 FF31712 Bolzen 1712 (2) KK33402 Schenkelfeder KK29130 Druckfeder HT11623 Auslöser HT11627 A-Typ-Gehäuse CC43501 Mutter M4 (4) AA05719 Schraube 3x8 (3) HT11632 Haspe HT11622 Bandgreifer HT11630 Anschlag AA25537 Schraube M4x6 (4)
