Montage- und
Serviceanleitung
für die Fachkraft
Aktivkohlefilter
Best.-Nr. 7452518, Grünbeck-Best.-Nr. 410405
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Zielgruppe
Diese Anleitung richtet sich ausschließ-
lich an autorisierte Fachkräfte.
■ Elektroarbeiten dürfen nur von Elek-
trofachkräften durchgeführt werden.
Vorschriften
Beachten Sie bei Arbeiten
■ die nationalen Installationsvorschrif-
ten,
■ die gesetzlichen Vorschriften zur
Unfallverhütung,
Produktinformation

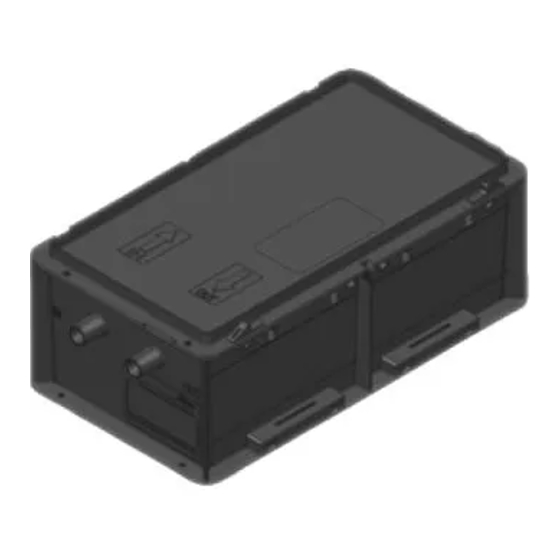

Aktivkohlefilter GENO
Geeignet zum Filtern von Kondenswas-
ser aus Öl-Brennwertkesseln.
5719 744
4/2011
®
V AF-5
VIESMANN
■ die gesetzlichen Vorschriften zum
Umweltschutz,
■ die berufsgenossenschaftlichen
Bestimmungen,
■ die einschlägigen Sicherheitsbedin-
gungen der DIN, EN, DVGW und VDE.
a ÖNORM, EN und ÖVE
c SEV, SUVA, SVTI, SWKI und
SVGW
Arbeiten an der Anlage
■ Anlage spannungsfrei schalten (z.B.
an der separaten Sicherung oder
einem Hauptschalter) und auf Span-
nungsfreiheit kontrollieren.
■ Anlage gegen Wiedereinschalten
sichern.
