BEDIENUNGSANLEITUNG ZHR01
Herzlichen Glückwunsch und vielen Dank für den Kauf des
Schwaiger Produktes ZHR01.
nützliche Hinweise zur Handhabung.

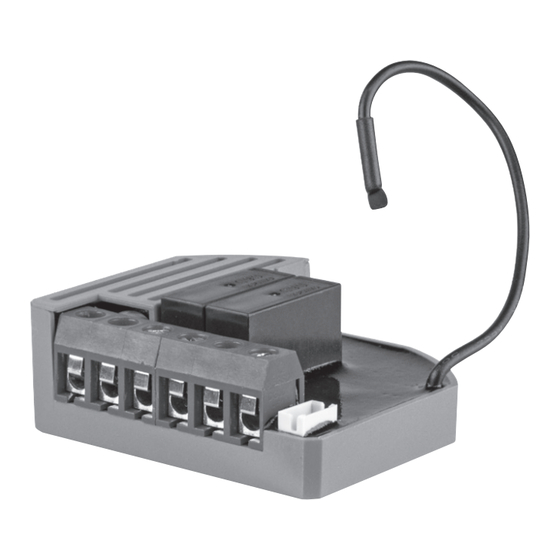

Dieses Z-Wave-Modul wird zur Steuerung des Motors von Fensterläden, Walzen, Rolllä-
den, Jalousien etc. verwendet. Das Modul kann entweder durch ein Z-Wave-Netzwerk
oder über den Wandschalter gesteuert werden.
Bei Motoren, die mit mechanischen oder elektronischen Begrenzungsschaltern ausgestat-
tet sind, wird eine präzise Positionierung unterstützt. Das Modul ist zur Montage innerhalb
einer Unterputzdose konzipiert, die sich hinter einem herkömmlichen Wandschalter ver-
birgt. Das Modul misst die Leistungsaufnahme des Motors und unterstützt den Anschluss
eines digitalen Temperatursensors. Es ist als Repeater konzipiert, um den Bereich und die
Stabilität des Z-Wave-Netzwerks zu verbessern.
Unterstützte Schalter
Das Modul unterstützt mono-stabile Schalter (Drucktasten) und bi-stabile Schalter.
Installation
Die Installation des Moduls erfordert ein hohes Maß an Kenntnis und darf nur
durch einen entsprechend qualifizierten und zugelassenen Elektriker erfolgen.
• Auch wenn das Modul ausgeschaltet wird, kann an den Anschlussklemmen Spannung
vorhanden sein. Alle Arbeiten zur Änderung der Konfiguration im Hinblick auf den
Anschlussmodus oder die Last müssen immer bei abgetrennter Stromversorgung
durchgeführt werden (deaktivieren Sie die Sicherung).
• Schalten Sie vor der Installation die Stromversorgung aus.
• Schließen Sie das Modul gemäß dem elektrischen Schaltplan an.
• Positionieren Sie die Antenne weit von Metallelementen entfernt (so weit wie möglich).
• Verkürzen Sie die Antenne nicht.
• Gefahr durch elektrischen Schlag!
ACHTUNG!
Schließen Sie das Modul nicht an Lasten an, die die empfohlenen Werte überschrei-
ten. Schließen Sie das Modul nur gemäß den unten gezeigten Schaltplänen an.
Fehlerhafte Anschlüsse können gefährlich sein.
Die Elektroinstallation muss gemäß dem Schaltplan über eine Überstromabsicherung
mit 4A, Tag Lag 4, Nennausschaltvermögen 1500V (ESKA 522.7..) gesichert sein.
Verpackungsinhalt
• Unterputz-Rollladen-Modul
Schaltplan: 230V AC
Im Folgenden erhalten
Hinweise zum Diagramm:
N Null-Leiter
L Stromführender Leiter
Q1 Ausgang für Motor OBEN
(öffnen)
Q2 Ausgang für Motor UNTEN
(schließen)
I2 Eingang für Schalter/
Drucktaste
UNTEN (schließen)
I1
Eingang für Schalter/
Drucktaste
OBEN (öffnen )
TS
Anschlussklemme für digitalen
Temperatursensor (Nur für
digitalen Temperatursensor, der
mit dem Unterputz-Rollladen-
Modul kompatibel ist.
Sie
ACHTUNG!
Die Servicetaste S darf nicht verwendet werden, wenn das Modul an eine 110-
230V- Stromversorgung angeschlossen ist.
Die Lebensdauer des Geräts hängt von der angewendeten Last ab. Bei einer
ohmschen Last (Glühlampen etc.) und einer Stromaufnahme von 4A jedes einzel-
nen elektrischen Geräts überschreitet die Lebensdauer jedes einzelnen elektrischen
Geräts 70.000 Schaltvorgänge.
Moduleinbindung (Integration in das Z-Wave- Netzwerk)
• Modul an Stromversorgung anschließen
• Automatische Einbindung (funktioniert ca. 5 Sekunden nach Anschluss
an Stromversorgung) oder
• Drücken Sie die Servicetaste S für mehr als 2 Sekunden oder
• Drücken Sie die Drucktaste I1 drei Mal innerhalb von 3 Sek. (3 Mal ändert den Schalt-
status innerhalb von 3 Sekunden)
HINWEIS 1:
Bei der automatischen Einbindung stellen Sie den Gateway zuerst auf den Einbin-
dungsmodus ein. Schließen Sie anschließend das Modul an die Stromversorgung an.
HINWEIS 2:
Wenn Sie den Temperatursensor an das Modul anschließen, das bereits eingebunden
wurde, müssen Sie das Modul zuerst ausschließen. Schalten Sie die Stromversor-
gung aus, schließen Sie das Modul an und binden Sie das Modul erneut anschließend
ein.
Ausschluss/Reset des Moduls (Entfernen aus dem Z-Wave-Netzwerk)
• Modul an Stromversorgung anschließen
• Bringen Sie das Modul in eine Entfernung von maximal 1 Meter vom Gateway
• Modus hinzufügen/entfernen am Gateway ermöglichen
• Drücken Sie die Servicetaste S für mehr als 6 Sekunden oder
• Drücken Sie die Drucktaste I1 fünf Mal innerhalb von 3 Sekunden (5 Mal ändert den
Schaltstatus innerhalb von 3 Sekunden) in den ersten 60 Sekunden, nachdem das
Modul an die Stromversorgung angeschlossen ist.
Über diese Funktion werden alle Parameter des Moduls auf die Standardwerte eingestellt
und die eigene ID wird gelöscht.
Falls die Servicetaste S mehr als 2 und weniger als 6 Sekunden gedrückt wird (oder falls
die Drucktaste I1 innerhalb von 3 Sekunden drei Mal gedrückt wird), wird das Modul
ausgeschlossen, aber die Konfigurationsparameter werden nicht auf die Standardwerte
eingestellt.
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr
Fachhändler konnte Ihnen nicht weiterhelfen
kontaktieren Sie bitte unseren technischen
Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-199
www.schwaiger.de
homeautomation@schwaiger.de
S
Service-Taste (zur Integration des Moduls in
das Z-Wave-Netzwerk oder um es daraus zu
entfernen)
