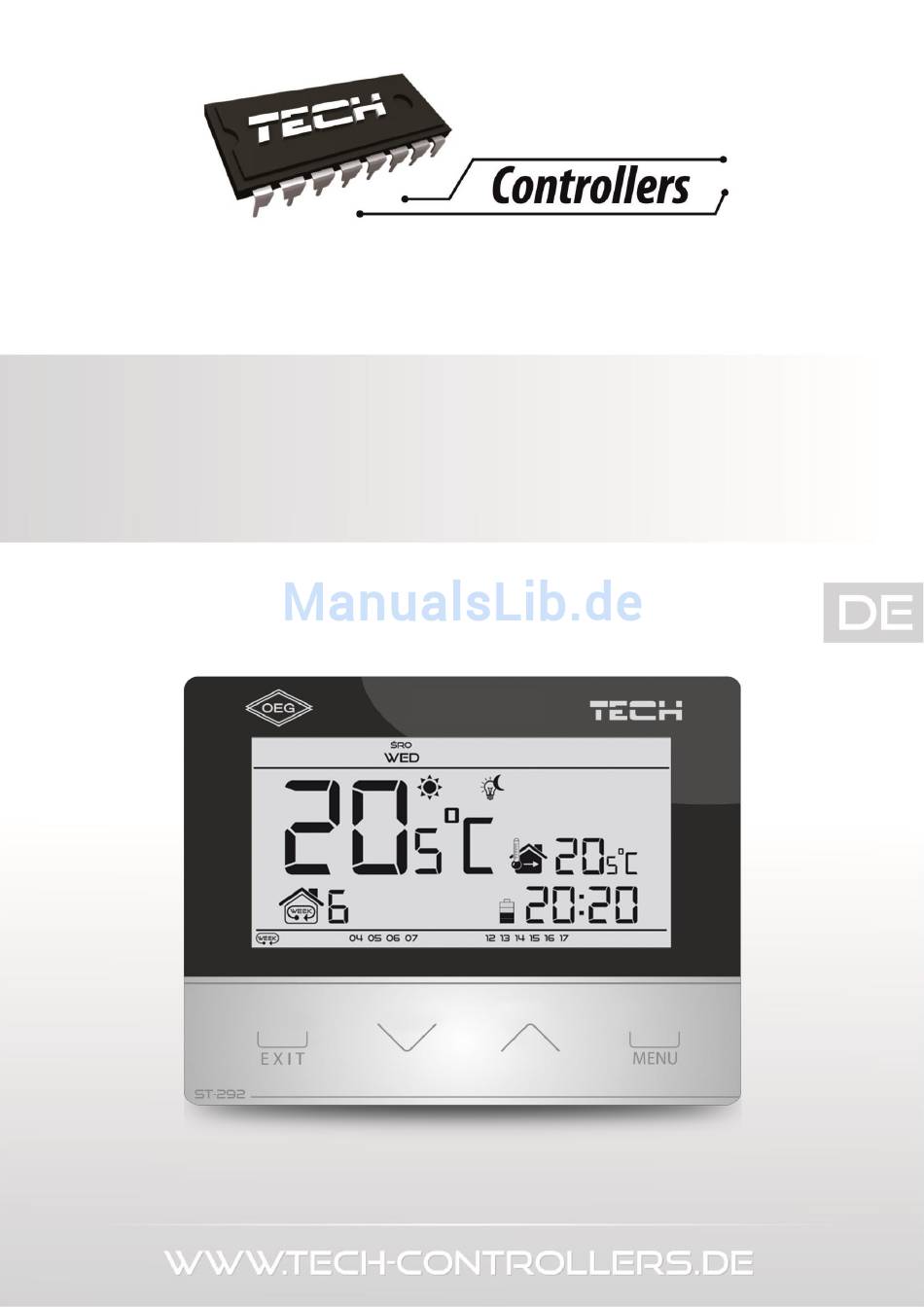

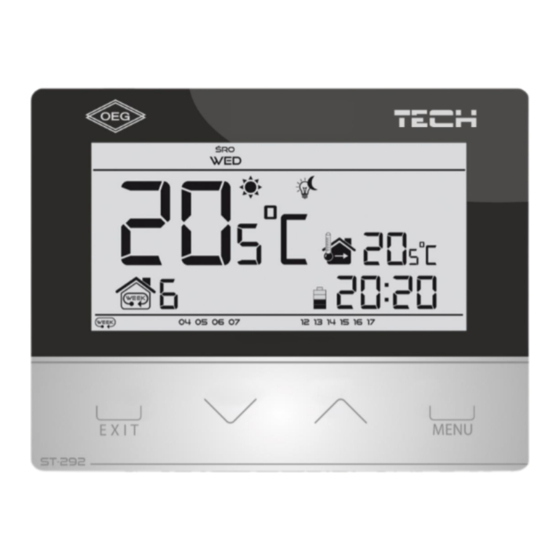

- Seite 1 Bedienungsanleitung ST-292...
-
Seite 2: Sicherheit
ST-292 – Bedienungsanleitung Sicherheit Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen... -
Seite 3: Beschreibung Des Gerätes
Das Steuergerät muss durch eine Person mit den entsprechenden Qualifikationen montiert werden. ACHTUNG Beim Batterie-Wechsel bzw. Einlegen von neuen Batterien ist zu beachten, dass die Touchscreen-Tasten nicht berührt werden. Der Regler ST-292 kann als ein Paneel an der Wand montiert werden. -
Seite 4: Der Erste Start
Verteilerleiste. Bedienung des Steuergeräts V.a) Funktionsprinzip Der Raumthermostat ST-292 hat die Aufgabe, die Soll-Temperatur im Raum (im zugeordneten Bereich) aufrecht zu erhalten, indem er ein Signal (Kontaktzustand offen) an die Montageleiste mit der Info, dass die Raumtemperatur den eingestellten Wert erreicht hat, sendet. Nach Erhalt dieses Signals schließt die... -
Seite 5: V.b) Betriebsmodi
V.b) Betriebsmodi Der Raumthermostat kann in einem von drei Modi betrieben werden: Tag/Nacht Modus In diesem Modus ist die Soll-Temperatur von der Tageszeit abhängig – der Benutzer legt gesondert die Soll-Temperatur für den Tag und für die Nach (sog. Komfort- und Spartemperatur) und die Uhrzeiten für den Tag- und Nacht-Betrieb des Steuergeräts fest. - Seite 6 ST-292 – Bedienungsanleitung Manueller Modus In diesem Modus wird die Soll-Temperatur manuell direkt auf dem Hauptbildschirm mit den Tasten oder eingestellt. manuelle Modus wird automatisch durch Drücken auf einer dieser Schaltflächen aktiviert. Wenn der manuelle Modus eingeschaltet wird, bleibt der bis dato aktive Betriebsmodus "eingefroren" bis zur nächsten programmierten Änderung der Soll-Temperatur.
-
Seite 7: V.b) Ansicht Und Beschreibung Des Hauptbildschirms
V.b) Ansicht und Beschreibung des Hauptbildschirms Die Steuerung erfolgt über Touchscreen-Tasten. Während der Bearbeitung der einzelnen Parameter werden anderen Symbole Bildschirm ausgeblendet. 1. Aktiver Betriebsmodus: a. Wöchentlicher b. Manueller c. Tag/Nacht 2. Die aktuelle Temperatur im Raum (Bereich) 3. Symbole der Parameter 4. -
Seite 8: V.c) Funktionen Des Steuergeräts
ST-292 – Bedienungsanleitung Graphische Symbole: Auswahl des Uhreinstellungen Wochenprogramms Nacht ab ... Komforttemperatur Tag ab ... Spartemperatur Einstellungen des Hysterese Wochenprogramms Aktive Soll- Kanalauswahl Spartemperatur Aktive Soll- Auswahl der Nummer des Komforttemperatur Bereichs V.c) Funktionen des Steuergeräts Steuerung erfolgt mithilfe der Touchscreen-Tasten , EXIT und MENÜ. -
Seite 9: V.c.1) Blockdiagramm Des Hauptmenüs
V.c.1) Blockdiagramm des Hauptmenüs Wochentag Uhreinstellungen Einstellungen Nacht ab... Einstellungen Tag ab... Wochenprogramm Zuordnung der Nummer des Bereichs Soll-Komforttemperatur Soll-Spartemperatur Hysterese Auswahl des Funk-Kommunikationskanals V.c.2) Tag der Woche Wenn das Menü des Steuergeräts geöffnet wird, werden die anderen, mit dem gerade verarbeiteten Parameter unverbundenen Symbole ausgeblendet. -
Seite 10: V.c.4) Nacht Ab
ST-292 – Bedienungsanleitung V.c.4) Nacht ab… Mit der Funktion Nacht ab... wird der Beginn der Nachtuhrzeit definiert. Wenn auf dem Steuergerät Tag/Nacht-Modus eingeschaltet ist, gilt in der Nacht die Spartemperatur. Um diesen Parameter einzustellen, ist die MENÜ-Taste so langen zu drücken, bis das Untermenü... - Seite 11 Nummer des Wochenprogramms Konfiguration der einzelnen Programme der Wochensteuerung Mit dem Wochenprogramm können die Stunden definiert werden, in denen die Komfort- oder Spartemperatur gilt. Je nach Nummer Programms können täglichen Einstellungen allen Tagen der Woche (Programm 1 ÷ 3), separat allen Werktagen Wochenende (Programm 4 ÷...
- Seite 12 ST-292 – Bedienungsanleitung Bearbeiten der Parameter der Arbeitstage Die Einstellungen eines Programms mit der Nummer 7 bis 9 können separat für jeden Tag der Woche bearbeitet werden. Die Auswahl wird durch kurzes Drücken der MENÜ-Taste getroffen. Bearbeiten der Parameter für...
-
Seite 13: V.c.6) Zuordnung Des Raumthermostaten Zum Ausgewählten Bereich
ACHTUNG Das Drücken der EXIT-Taste nach der Beendigung der Bearbeitung des jeweiligen Wochenprogramms bewirkt die Rückkehr zum Hauptmenü und das Festlegen dieses Programms als das aktuelle Wochenprogramm. V.c.6) Zuordnung Raumthermostaten ausgewählten Bereich Die Zuordnung des Raumthermostaten zu einem bestimmten Bereich grundlegende Parameter, der eingestellt werden muss, damit das Steuergerät mit der Leiste (ST-266) zusammenarbeitet. -
Seite 14: V.c.8) Soll-Spartemperatur
(Bestätigung Übergehen zum Hauptmenü) bestätigt. V.c.10) Auswahl des Funk-Kommunikationskanals Das Steuergerät ST-292 kommuniziert mit der Leiste (ST-266) über ein Funk- Kommunikationskanal. Damit die Kommunikation richtig funktioniert, ist es notwendig, dass der gleiche Kanal auf beiden Geräten eingestellt wird. Bei allen Geräten ist werksseitig der Kanal "0"... -
Seite 15: Inhaltsverzeichnis
Technische Daten Technische Daten Einstellbereich der Raumtemperatur C : 35 Speisespannung Batterien 2xAA, 1,5V Messfehler +/- 1 Belastbarkeit der Kontakte 1A/230V/50Hz Ansprechtemperatur C : 50 Abmessungen 120x94x24 mm Sorge für die Umwelt ist unsere höchste Priorität. Das Wissen, dass wir elektronische Geräte produzieren, verpflichtet uns zu einer für die Natur nicht schädlichen Entsorgung der abgenutzten Elemente und der elektronischen... - Seite 16 ST-292 – Bedienungsanleitung...
