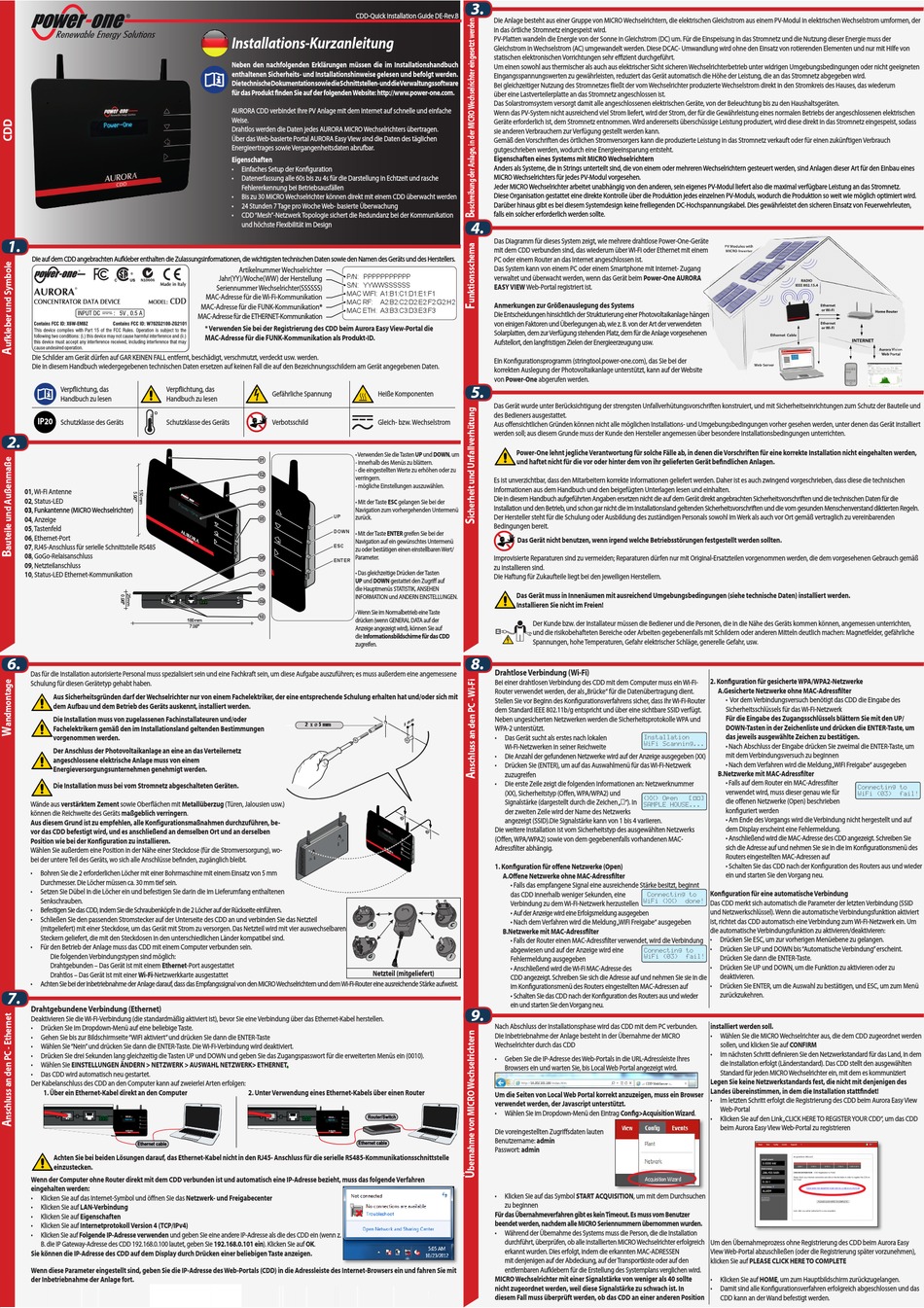

Power One CDD Kurzanleitung

1.
Die auf dem CDD angebrachten Aufkleber enthalten die Zulassungsinformationen, die wichtigsten technischen Daten sowie den Namen des Geräts und des Herstellers.
Die Schilder am Gerät dürfen auf GAR KEINEN FALL entfernt, beschädigt, verschmutzt, verdeckt usw. werden.
Die in diesem Handbuch wiedergegebenen technischen Daten ersetzen auf keinen Fall die auf den Bezeichnungsschildern am Gerät angegebenen Daten.
Verpflichtung, das Verpflichtung, das
Handbuch zu lesen Handbuch zu lesen
IP20
Schutzklasse des Geräts Schutzklasse des Geräts
2.
01, Wi-Fi Antenne
02, Status-LED
03, Funkantenne (MICRO Wechselrichter)
04, Anzeige
05, Tastenfeld
06, Ethernet-Port
07, RJ45-Anschluss für serielle Schnittstelle RS485
08, GoGo-Relaisanschluss
09, Netzteilanschluss
10, Status-LED Ethernet-Kommunikation
6.
Das für die Installation autorisierte Personal muss spezialisiert sein und eine Fachkraft sein, um diese Aufgabe auszuführen; es muss außerdem eine angemessene
Schulung für diesen Gerätetyp gehabt haben.
Aus Sicherheitsgründen darf der Wechselrichter nur von einem Fachelektriker, der eine entsprechende Schulung erhalten hat und/oder sich mit
dem Aufbau und dem Betrieb des Geräts auskennt, installiert werden.
Die Installation muss von zugelassenen Fachinstallateuren und/oder
Fachelektrikern gemäß den im Installationsland geltenden Bestimmungen
vorgenommen werden.
Der Anschluss der Photovoltaikanlage an eine an das Verteilernetz
angeschlossene elektrische Anlage muss von einem
Energieversorgungsunternehmen genehmigt werden.
Die Installation muss bei vom Stromnetz abgeschalteten Geräten.
Wände aus verstärktem Zement sowie Oberflächen mit Metallüberzug (Türen, Jalousien usw.)
können die Reichweite des Geräts maßgeblich verringern.
Aus diesem Grund ist zu empfehlen, alle Konfigurationsmaßnahmen durchzuführen, be-
vor das CDD befestigt wird, und es anschließend an demselben Ort und an derselben
Position wie bei der Konfiguration zu installieren.
Wählen Sie außerdem eine Position in der Nähe einer Steckdose (für die Stromversorgung), wo-
bei der untere Teil des Geräts, wo sich alle Anschlüsse befinden, zugänglich bleibt.
• Bohren Sie die 2 erforderlichen Löcher mit einer Bohrmaschine mit einem Einsatz von 5 mm
Durchmesser. Die Löcher müssen ca. 30 mm tief sein.
• Setzen Sie Dübel in die Löcher ein und befestigen Sie darin die im Lieferumfang enthaltenen
Senkschrauben.
• Befestigen Sie das CDD, indem Sie die Schraubenköpfe in die 2 Löcher auf der Rückseite einführen.
• Schließen Sie den passenden Stromstecker auf der Unterseite des CDD an und verbinden Sie das Netzteil
(mitgeliefert) mit einer Steckdose, um das Gerät mit Strom zu versorgen. Das Netzteil wird mit vier auswechselbaren
Steckern geliefert, die mit den Steckdosen in den unterschiedlichen Länder kompatibel sind.
• Für den Betrieb der Anlage muss das CDD mit einem Computer verbunden sein.
Die folgenden Verbindungstypen sind möglich:
Drahtgebunden – Das Gerät ist mit einem Ethernet-Port ausgestattet
Drahtlos – Das Gerät ist mit einer Wi-Fi-Netzwerkkarte ausgestattet
• Achten Sie bei der Inbetriebnahme der Anlage darauf, dass das Empfangssignal von den MICRO Wechselrichtern und dem Wi-Fi-Router eine ausreichende Stärke aufweist.
7.
Drahtgebundene Verbindung (Ethernet)
Deaktivieren Sie die Wi-Fi-Verbindung (die standardmäßig aktiviert ist), bevor Sie eine Verbindung über das Ethernet-Kabel herstellen.
• Drücken Sie im Dropdown-Menü auf eine beliebige Taste.
• Gehen Sie bis zur Bildschirmseite "WiFi aktiviert" und drücken Sie dann die ENTER-Taste
• Wählen Sie "Nein" und drücken Sie dann die ENTER-Taste. Die Wi-Fi-Verbindung wird deaktiviert.
• Drücken Sie drei Sekunden lang gleichzeitig die Tasten UP und DOWN und geben Sie das Zugangspasswort für die erweiterten Menüs ein (0010).
• Wählen Sie EINSTELLUNGEN ÄNDERN > NETZWERK > AUSWAHL NETZWERK> ETHERNET.
• Das CDD wird automatisch neu gestartet.
Der Kabelanschluss des CDD an den Computer kann auf zweierlei Arten erfolgen:
1. Über ein Ethernet-Kabel direkt an den Computer
Power-one
CDD
Ethernet cable
Achten Sie bei beiden Lösungen darauf, das Ethernet-Kabel nicht in den RJ45- Anschluss für die serielle RS485-Kommunikationsschnittstelle
einzustecken.
Wenn der Computer ohne Router direkt mit dem CDD verbunden ist und automatisch eine IP-Adresse bezieht, muss das folgende Verfahren
eingehalten werden:
• Klicken Sie auf das Internet-Symbol und öffnen Sie das Netzwerk- und Freigabecenter
• Klicken Sie auf LAN-Verbindung
• Klicken Sie auf Eigenschaften
• Klicken Sie auf Internetprotokoll Version 4 (TCP/IPv4)
• Klicken Sie auf Folgende IP-Adresse verwenden und geben Sie eine andere IP-Adresse als die des CDD ein (wenn z.
B. die IP Gateway-Adresse des CDD 192.168.0.100 lautet, geben Sie 192.168.0.101 ein). Klicken Sie auf OK.
Sie können die IP-Adresse des CDD auf dem Display durch Drücken einer beliebigen Taste anzeigen.
Wenn diese Parameter eingestellt sind, geben Sie die IP-Adresse des Web-Portals (CDD) in die Adressleiste des Internet-Browsers ein und fahren Sie mit
der Inbetriebnahme der Anlage fort.
Falls nötig, kehren Sie zur Wi-Fi-Verbindung zurück und führen Sie die beschriebenen Schritte in umgekehrter Reihenfolge durch.
CDD-Quick Installation Guide DE-Rev.B
Installations-Kurzanleitung
Neben den nachfolgenden Erklärungen müssen die im Installationshandbuch
enthaltenen Sicherheits- und Installationshinweise gelesen und befolgt werden.
Die technische Dokumentation sowie die Schnittstellen- und die Verwaltungssoftware
für das Produkt finden Sie auf der folgenden Website: http://www.power-one.com.
AURORA CDD verbindet Ihre PV Anlage mit dem Internet auf schnelle und einfache
Weise.
Drahtlos werden die Daten jedes AURORA MICRO Wechselrichters übertragen.
Über das Web-basierte Portal AURORA Easy View sind die Daten des täglichen
Energieertrages sowie Vergangenheitsdaten abrufbar.
Eigenschaften
• Einfaches Setup der Konfiguration
• Datenerfassung alle 60s bis zu 4s für die Darstellung in Echtzeit und rasche
Fehlererkennung bei Betriebsausfällen
• Bis zu 30 MICRO Wechselrichter können direkt mit einem CDD überwacht werden
• 24 Stunden 7 Tage pro Woche Web- basierte Überwachung
• CDD "Mesh"-Netzwerk Topologie sichert die Redundanz bei der Kommunikation
und höchste Flexibilität im Design
Artikelnummer Wechselrichter
P/N: PPPPPPPPPPP
Jahr(YY)/Woche(WW) der Herstellung
S/N: YYWWSSSSSS
Seriennummer Wechselrichter(SSSSSS)
MAC WIFI:
MAC-Adresse für die Wi-Fi-Kommunikation
MAC RF:
MAC-Adresse für die FUNK-Kommunikation*
MAC ETH:
MAC-Adresse für die ETHERNET-Kommunikation
* Verwenden Sie bei der Registrierung des CDD beim Aurora Easy View-Portal die
MAC-Adresse für die FUNK-Kommunikation als Produkt-ID.
Gefährliche Spannung
Verbotsschild
• Verwenden Sie die Tasten UP und DOWN, um
01
- innerhalb des Menüs zu blättern.
- die eingestellten Werte zu erhöhen oder zu
02
verringern.
- mögliche Einstellungen auszuwählen.
03
• Mit der Taste ESC gelangen Sie bei der
04
Navigation zum vorhergehenden Untermenü
UP zurück.
05
DOWN
• Mit der Taste ENTER greifen Sie bei der
Navigation auf ein gewünschtes Untermenü
ESC
zu oder bestätigen einen einstellbaren Wert/
Parameter.
06
ENTER
07 • Das gleichzeitige Drücken der Tasten
UP und DOWN gestattet den Zugriff auf
08
die Hauptmenüs STATISTIK, ANSEHEN
INFORMATION und ANDERN EINSTELLUNGEN.
09
• Wenn Sie im Normalbetrieb eine Taste
10
180mm drücken (wenn GENERAL DATA auf der
7.08"
Anzeige angezeigt wird), können Sie auf
die Informationsbildschirme für das CDD
zugreifen.
2 x 5 mm
Ø
2. Unter Verwendung eines Ethernet-Kabels über einen Router
Power-one
CDD
Ethernet cable
3.
Die Anlage besteht aus einer Gruppe von MICRO Wechselrichtern, die elektrischen Gleichstrom aus einem PV-Modul in elektrischen Wechselstrom umformen, der
in das örtliche Stromnetz eingespeist wird.
PV-Platten wandeln die Energie von der Sonne in Gleichstrom (DC) um. Für die Einspeisung in das Stromnetz und die Nutzung dieser Energie muss der
Gleichstrom in Wechselstrom (AC) umgewandelt werden. Diese DCAC- Umwandlung wird ohne den Einsatz von rotierenden Elementen und nur mit Hilfe von
statischen elektronischen Vorrichtungen sehr effizient durchgeführt.
Um einen sowohl aus thermischer als auch aus elektrischer Sicht sicheren Wechselrichterbetrieb unter widrigen Umgebungsbedingungen oder nicht geeigneten
Eingangsspannungswerten zu gewährleisten, reduziert das Gerät automatisch die Höhe der Leistung, die an das Stromnetz abgegeben wird.
Bei gleichzeitiger Nutzung des Stromnetzes fließt der vom Wechselrichter produzierte Wechselstrom direkt in den Stromkreis des Hauses, das wiederum
über eine Lastverteilerplatte an das Stromnetz angeschlossen ist.
Das Solarstromsystem versorgt damit alle angeschlossenen elektrischen Geräte, von der Beleuchtung bis zu den Haushaltsgeräten.
Wenn das PV-System nicht ausreichend viel Strom liefert, wird der Strom, der für die Gewährleistung eines normalen Betriebs der angeschlossenen elektrischen
Geräte erforderlich ist, dem Stromnetz entnommen. Wird andererseits überschüssige Leistung produziert, wird diese direkt in das Stromnetz eingespeist, sodass
sie anderen Verbrauchern zur Verfügung gestellt werden kann.
Gemäß den Vorschriften des örtlichen Stromversorgers kann die produzierte Leistung in das Stromnetz verkauft oder für einen zukünftigen Verbrauch
gutgeschrieben werden, wodurch eine Energieeinsparung entsteht.
Eigenschaften eines Systems mit MICRO Wechselrichtern
Anders als Systeme, die in Strings unterteilt sind, die von einem oder mehreren Wechselrichtern gesteuert werden, sind Anlagen dieser Art für den Einbau eines
MICRO Wechselrichters für jedes PV-Modul vorgesehen.
Jeder MICRO Wechselrichter arbeitet unabhängig von den anderen, sein eigenes PV-Modul liefert also die maximal verfügbare Leistung an das Stromnetz.
Diese Organisation gestattet eine direkte Kontrolle über die Produktion jedes einzelnen PV-Moduls, wodurch die Produktion so weit wie möglich optimiert wird.
Darüber hinaus gibt es bei diesem Systemdesign keine freiliegenden DC-Hochspannungskabel. Dies gewährleistet den sicheren Einsatz von Feuerwehrleuten,
falls ein solcher erforderlich werden sollte.
4.
Das Diagramm für dieses System zeigt, wie mehrere drahtlose Power-One-Geräte
mit dem CDD verbunden sind, das wiederum über Wi-Fi oder Ethernet mit einem
PC oder einem Router an das Internet angeschlossen ist.
Das System kann von einem PC oder einem Smartphone mit Internet- Zugang
verwaltet und überwacht werden, wenn das Gerät beim Power-One AURORA
EASY VIEW Web-Portal registriert ist.
A1:B1:C1:D1:E1:F1
A2:B2:C2:D2:E2:F2:G2:H2
Anmerkungen zur Größenauslegung des Systems
A3:B3:C3:D3:E3:F3
Die Entscheidungen hinsichtlich der Strukturierung einer Photovoltaikanlage hängen
von einigen Faktoren und Überlegungen ab, wie z. B. von der Art der verwendeten
Solarplatten, dem zur Verfügung stehenden Platz, dem für die Anlage vorgesehenen
Aufstellort, den langfristigen Zielen der Energieerzeugung usw.
Ein Konfigurationsprogramm (stringtool.power-one.com), das Sie bei der
korrekten Auslegung der Photovoltaikanlage unterstützt, kann auf der Website
von Power-One abgerufen werden.
5.
Heiße Komponenten
Das Gerät wurde unter Berücksichtigung der strengsten Unfallverhütungsvorschriften konstruiert, und mit Sicherheitseinrichtungen zum Schutz der Bauteile und
des Bedieners ausgestattet.
Gleich- bzw. Wechselstrom
Aus offensichtlichen Gründen können nicht alle möglichen Installations- und Umgebungsbedingungen vorher gesehen werden, unter denen das Gerät installiert
werden soll; aus diesem Grunde muss der Kunde den Hersteller angemessen über besondere Installationsbedingungen unterrichten.
Power-One lehnt jegliche Verantwortung für solche Fälle ab, in denen die Vorschriften für eine korrekte Installation nicht eingehalten werden,
und haftet nicht für die vor oder hinter dem von ihr gelieferten Gerät befindlichen Anlagen.
Es ist unverzichtbar, dass den Mitarbeitern korrekte Informationen geliefert werden. Daher ist es auch zwingend vorgeschrieben, dass diese die technischen
Informationen aus dem Handbuch und den beigefügten Unterlagen lesen und einhalten.
Die in diesem Handbuch aufgeführten Angaben ersetzen nicht die auf dem Gerät direkt angebrachten Sicherheitsvorschriften und die technischen Daten für die
Installation und den Betrieb, und schon gar nicht die im Installationsland geltenden Sicherheitsvorschriften und die vom gesunden Menschenverstand diktierten Regeln.
Der Hersteller steht für die Schulung oder Ausbildung des zuständigen Personals sowohl im Werk als auch vor Ort gemäß vertraglich zu vereinbarenden
Bedingungen bereit.
Das Gerät nicht benutzen, wenn irgend welche Betriebsstörungen festgestellt werden sollten.
Improvisierte Reparaturen sind zu vermeiden; Reparaturen dürfen nur mit Original-Ersatzteilen vorgenommen werden, die dem vorgesehenen Gebrauch gemäß
zu installieren sind.
Die Haftung für Zukaufteile liegt bei den jeweiligen Herstellern.
Das Gerät muss in Innenäumen mit ausreichend Umgebungsbedingungen (siehe technische Daten) installiert werden.
Installieren Sie nicht im Freien!
Der Kunde bzw. der Installateur müssen die Bediener und die Personen, die in die Nähe des Geräts kommen können, angemessen unterrichten,
und die risikobehafteten Bereiche oder Arbeiten gegebenenfalls mit Schildern oder anderen Mitteln deutlich machen: Magnetfelder, gefährliche
Spannungen, hohe Temperaturen, Gefahr elektrischer Schläge, generelle Gefahr, usw.
8.
Drahtlose Verbindung (Wi-Fi)
Bei einer drahtlosen Verbindung des CDD mit dem Computer muss ein Wi-Fi-
Router verwendet werden, der als „Brücke" für die Datenübertragung dient.
Stellen Sie vor Beginn des Konfigurationsverfahrens sicher, dass Ihr Wi-Fi-Router
dem Standard IEEE 802.11b/g entspricht und über eine sichtbare SSID verfügt.
Neben ungesicherten Netzwerken werden die Sicherheitsprotokolle WPA und
m
5 m
WPA-2 unterstützt.
• Das Gerät sucht als erstes nach lokalen
Wi-Fi-Netzwerken in seiner Reichweite
• Die Anzahl der gefundenen Netzwerke wird auf der Anzeige ausgegeben (XX)
• Drücken Sie (ENTER), um auf das Auswahlmenü für das Wi-Fi-Netzwerk
zuzugreifen
• Die erste Zeile zeigt die folgenden Informationen an: Netzwerknummer
(XX), Sicherheitstyp (Offen, WPA/WPA2) und
Signalstärke (dargestellt durch die Zeichen „"). In
der zweiten Zeile wird der Name des Netzwerks
angezeigt (SSID).Die Signalstärke kann von 1 bis 4 variieren.
Die weitere Installation ist vom Sicherheitstyp des ausgewählten Netzwerks
(Offen, WPA/WPA2) sowie von dem gegebenenfalls vorhandenen MAC-
Adressfilter abhängig.
1. Konfiguration für offene Netzwerke (Open)
A.Offene Netzwerke ohne MAC-Adressfilter
• Falls das empfangene Signal eine ausreichende Stärke besitzt, beginnt
das CDD innerhalb weniger Sekunden, eine
Verbindung zu dem Wi-Fi-Netzwerk herzustellen
• Auf der Anzeige wird eine Erfolgsmeldung ausgegeben
• Nach dem Verfahren wird die Meldung „ WiFi Freigabe" ausgegeben
B.Netzwerke mit MAC-Adressfilter
• Falls der Router einen MAC-Adressfilter verwendet, wird die Verbindung
abgewiesen und auf der Anzeige wird eine
Fehlermeldung ausgegeben
• Anschließend wird die Wi-Fi MAC-Adresse des
Netzteil (mitgeliefert)
CDD angezeigt. Schreiben Sie sich die Adresse auf und nehmen Sie sie in die
im Konfigurationsmenü des Routers eingestellten MAC-Adressen auf
• Schalten Sie das CDD nach der Konfiguration des Routers aus und wieder
ein und starten Sie den Vorgang neu.
9.
Nach Abschluss der Installationsphase wird das CDD mit dem PC verbunden.
Die Inbetriebnahme der Anlage besteht in der Übernahme der MICRO
Wechselrichter durch das CDD
• Geben Sie die IP-Adresse des Web-Portals in die URL-Adressleiste Ihres
Browsers ein und warten Sie, bis Local Web Portal angezeigt wird.
Um die Seiten von Local Web Portal korrekt anzuzeigen, muss ein Browser
verwendet werden, der Javascript unterstützt.
• Wählen Sie im Dropdown-Menü den Eintrag Config>Acquisition Wizard.
Router/Switch
Die voreingestellten Zugriffsdaten lauten
Benutzername: admin
Passwort: admin
• Klicken Sie auf das Symbol START ACQUISITION, um mit dem Durchsuchen
zu beginnen
Für das Übernahmeverfahren gibt es kein Timeout. Es muss vom Benutzer
beendet werden, nachdem alle MICRO Seriennummern übernommen wurden.
• Während der Übernahme des Systems muss die Person, die die Installation
durchführt, überprüfen, ob alle installierten MICRO Wechselrichter erfolgreich
erkannt wurden. Dies erfolgt, indem die erkannten MAC-ADRESSEN
mit denjenigen auf der Abdeckung, auf der Transportkiste oder auf den
entfernbaren Aufklebern für die Erstellung des Systemplans verglichen wird.
MICRO Wechselrichter mit einer Signalstärke von weniger als 40 sollte
nicht zugeordnet werden, weil diese Signalstärke zu schwach ist. In
diesem Fall muss überprüft werden, ob das CDD an einer anderen Position
2. Konfiguration für gesicherte WPA/WPA2-Netzwerke
A.Gesicherte Netzwerke ohne MAC-Adressfilter
• Vor dem Verbindungsversuch benötigt das CDD die Eingabe des
Sicherheitsschlüssels für das Wi-Fi-Netzwerk
Für die Eingabe des Zugangsschlüssels blättern Sie mit den UP/
DOWN-Tasten in der Zeichenliste und drücken die ENTER-Taste, um
das jeweils ausgewählte Zeichen zu bestätigen.
Installation
WiFi Scanning... • Nach Abschluss der Eingabe drücken Sie zweimal die ENTER-Taste, um
mit dem Verbindungsversuch zu beginnen
• Nach dem Verfahren wird die Meldung „ WiFi Freigabe" ausgegeben
B.Netzwerke mit MAC-Adressfilter
• Falls auf dem Router ein MAC-Adressfilter
verwendet wird, muss dieser genau wie für
(XX) Open []
die offenen Netzwerke (Open) beschrieben
SAMPLE HOUSE...
konfiguriert werden
• Am Ende des Vorgangs wird die Verbindung nicht hergestellt und auf
dem Display erscheint eine Fehlermeldung.
• Anschließend wird die MAC-Adresse des CDD angezeigt. Schreiben Sie
sich die Adresse auf und nehmen Sie sie in die im Konfigurationsmenü des
Routers eingestellten MAC-Adressen auf
• Schalten Sie das CDD nach der Konfiguration des Routers aus und wieder
ein und starten Sie den Vorgang neu.
Konfiguration für eine automatische Verbindung
Connecting to
WiFi (XX) done!
Das CDD merkt sich automatisch die Parameter der letzten Verbindung (SSID
und Netzwerkschlüssel). Wenn die automatische Verbindungsfunktion aktiviert
ist, richtet das CDD automatisch eine Verbindung zum Wi-Fi-Netzwerk ein. Um
die automatische Verbindungsfunktion zu aktivieren/deaktivieren:
• Drücken Sie ESC, um zur vorherigen Menüebene zu gelangen.
• Drücken Sie UP und DOWN bis "Automatische Verbindung" erscheint.
Connecting to
WiFi (03) fail! Drücken Sie dann die ENTER-Taste.
• Drücken Sie UP und DOWN, um die Funktion zu aktivieren oder zu
deaktivieren.
• Drücken Sie ENTER, um die Auswahl zu bestätigen, und ESC, um zum Menü
zurückzukehren.
installiert werden soll.
• Wählen Sie die MICRO Wechselrichter aus, die dem CDD zugeordnet werden
sollen, und klicken Sie auf CONFIRM
• Im nächsten Schritt definieren Sie den Netzwerkstandard für das Land, in dem
die Installation erfolgt (Länderstandard). Das CDD stellt den ausgewählten
Standard für jeden MICRO Wechselrichter ein, mit dem es kommuniziert
Legen Sie keine Netzwerkstandards fest, die nicht mit denjenigen des
Landes übereinstimmen, in dem die Installation stattfindet!
• Im letzten Schritt erfolgt die Registrierung des CDD beim Aurora Easy View
Web-Portal
• Klicken Sie auf den Link „CLICK HERE TO REGISTER YOUR CDD", um das CDD
beim Aurora Easy View Web-Portal zu registrieren
Um den Übernahmeprozess ohne Registrierung des CDD beim Aurora Easy
View Web-Portal abzuschließen (oder die Registrierung später vorzunehmen),
klicken Sie auf PLEASE CLICK HERE TO COMPLETE
• Klicken Sie auf HOME, um zum Hauptbildschirm zurückzugelangen.
• Damit sind alle Konfigurationsverfahren erfolgreich abgeschlossen und das
CDD kann an der Wand befestigt werden.
Connecting to
WiFi (03) fail!
