Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.
Andere Marken als von Samsung Electronics sind das Eigentum ihrer jeweiligen Inhaber.
Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Verwenden von MDC Kabelanschluss Anschluss Sicherheitshinweise Steuercodes Installieren und Deinstallieren des Programms MDC Sicherheitssymbole Installieren Strom und Sicherheit Deinstallieren Installieren Anschließen und Verwenden Betrieb Verbinden mit MDC eines externen Geräts Reinigung Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Lagerung und Wartung Vor dem Anschließen...
Seite 3
Inhaltsverzeichnis Autom. Ein Bildoptionen Sprache Autom. Aus Farbton Bildschirmanzeige zurücksetzen Feiertagsverwaltung Digital Clean View HDMI-Schwarzp. Ticker Filmmodus Dynam. Hintergrundbel. URL Startprogramm Netzwerk Bildformat Einstellungen für das URL-Startprogramm Netzwerkstatus Bildformat Autom. Breit Netzwerkeinstellungen öffnen Bildschirm anpassen Netzwerkeinstellungen (kabelgebunden) Bildschirmanpassung Zoom/Position Servernetzwerkeinstellungen Bild aus Bildmodus Mit Server verbinden...
Seite 4
Temperatursteuerung Eingabegeräteverwaltung Barrierefreiheit Software-Update Tastatursprache Menütransparenz Jetzt aktualisieren Tastaturtyp Hoher Kontrast Automatisches Update Schnelltaste für Eingabesprache Vergrößern Samsung kontaktieren Abspielen mit Einrichtung starten Alle zurücksetzen PIN ändern Zeit Zeit einstellen Sicherheit NTP-Einstellungen Sicherheitssperre Ein Handbuch zur Fehlerbehebung Sommerzeit Automatische Wiedergabe von USB sperren 97...
Seite 5
Inhaltsverzeichnis Anhang Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Vermeidung des Einbrennens von Nachbildern Was geschieht beim Einbrennen von Nachbildern? Empfohlene Präventionsmaßnahmen Lizenz...
Kapitel 01 Vor Inbetriebnahme des Geräts Sicherheitshinweise VORSICHT GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN Die folgenden Sicherheitshinweise dienen dazu, Ihre persönliche Sicherheit zu gewährleisten VORSICHT: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG und Sachschäden zu vermeiden. Bitte lesen Sie die folgenden Punkte, um die ordnungsgemäße (ODER RÜCKSEITE) NICHT ÖFFNEN.
Strom und Sicherheit Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt. Eine instabile Verbindung kann einen Brand verursachen. " Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen in den Abbildungen gezeigten unterscheiden.
Überstroms, was zu Unfällen führen kann. Eine erhöhte Innentemperatur kann einen Brand verursachen. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten. Stellen Sie das Gerät nicht an einem schlecht belüfteten Ort wie Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 9
Wenn das Gerät an einem ungewöhnlichen Ort installiert wird, kann die Umgebung zu einem ernsthaften Qualitätsproblem führen. Wenden Sie sich daher vor der Installation unbedingt an das Samsung Kundenservicecenter. (Orte, an denen viele Feinstäube entstehen, Orte, an denen Chemikalien verwendet werden, Orte mit zu hohen oder niedrigen Temperaturen, Orte mit viel Feuchtigkeit oder Wasser, Transportmittel wie Fahrzeuge, Flughäfen und Bahnhöfe, die lange Zeit...
Wenn Fremdkörper wie Wasser in das Gerät gelangen, trennen Wenn das Gerät fallengelassen oder von außen beschädigt wird, Sie das Netzkabel. Wenden Sie sich dann an das Samsung schalten Sie den Netzschalter aus und ziehen Sie das Netzkabel ab. Kundenservicecenter.
Seite 11
Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst. • Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter. Wenn Sie das Gerät wegen eines Urlaubs oder aus anderen Gründen längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steckdose.
Reinigung Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf. Dies kann zu einer Explosion oder zu einem Brand führen. Warnung Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.
Lagerung und Wartung Reinigung der Außenflächen und des Displays Reinigen Sie die Oberfläche mit einem leicht feuchten, weichen Tuch und wischen Sie sie anschließend trocken. Vorsichtsmaßnahmen Zerkratzen Sie den Bildschirm Besprühen Sie keine Teile Bei stark glänzenden nicht mit Nägeln oder des Geräts direkt mit Oberflächen wie dieser scharfen Gegenständen.
Kapitel 02 Vorbereitung Überprüfen des Lieferumfangs Komponenten – Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. – Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen. Garantiekarte Batterien Erklärungen zur Einhaltung Kurzanleitung zur Konfiguration gesetzlicher Vorschriften –...
Bauteile Anschluss Beschreibung IR IN Zur Verbindung mit einem externen IR-Kabel, das Signale von der Fernbedienung erhält. Rückseite IR OUT Liefert per Schleifenausgang die Fernbedienungs-Eingangssignale, die von einem externen IR-Kabel empfangen werden. ― Die Farbe und Form von Teilen können sich von diesen Darstellungen RS232C IN Zur Verbindung mit MDC über einen RS232C-Adapter.
Schloss für den Diebstahlschutz ― Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. ― Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. POWER Schalten Sie das Gerät aus.
Seite 18
Zeigen Sie Informationen zur aktuellen TOOLS INFO Schnellzugriff auf häufig verwendete Eingangsquelle an. Funktionen Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. RETURN EXIT Wechseln Sie zurück zum vorherigen Menü HDMI Manuelle Auswahl der Eingangsquelle: HDMI...
Anschließen mit einem IR-Stereokabel (separat erhältlich) Stellen Sie sicher, dass Sie das Externe IR-Kabel verbinden, während das IR IN Produkt ausgeschaltet ist. Schalten Sie das Gerät nun ein. IR OUT IR IN Steuern mehrerer Anzeigegeräte mithilfe der Fernsteuerung • Verbinden Sie den IR OUT-Anschluss des Geräts mit dem IR IN- Anschluss des anderen Geräts mit dem speziellen Stereokabel.
Vor dem Aufstellen des Geräts Lüftung (Installationshandbuch) ― Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. Montage an einer senkrechten Wand Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest Mindestens 15 mm mit dem Boden/der Wand verbunden werden.
Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen. • Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren. Spezifikationen des Wandhalterungskits (VESA) ―...
Anschluss • Anschluss 3 ― Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN- oder OUT- Anschlüsse am Gerät anschließen. • Anschluss 1 HDBT HDBT (LAN IN) (LAN IN) RS232C RS232C RS232C RS232C • Anschluss 4 HDBT RJ45 HDBT...
Steuercodes • Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle Anzeigen des Steuerstatus (Befehl: Get control) gelöscht.
Steuerung – Stromversorgung Steuerung – Lautstärke • Funktion • Funktion Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden. Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden. • Anzeigen des Netzstatus (Get Power ON / OFF Status) •...
Steuerung – Bildschirmmodus • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. Bestätigung Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert ist. 0xAA 0xFF ‘N’...
Steuerung des Videowandmodus Sicherheitsverriegelung • Funktion • Funktion Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Zum Aktivieren/Deaktivieren der Sicherheitssperre Ein eines Geräts kann ein PC verwendet werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.
Videowand EIN • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der PC schaltet die Videowand EIN bzw. AUS. Bestätigung • Videowand-Einschaltstatus abrufen 0xAA 0xFF ‘N’ 0x84 Vorspann Befehl Datenlänge Prüfsumme "ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist. 0xAA 0x84 Videowand-Benutzersteuerung...
Kapitel 03 Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Anschließen an einen PC • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vorbereitungen vor dem Anschließen Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. •...
― Die Schnittstellen DP IN am Gerät und das im Lieferumfang enthaltene DP-Kabel entsprechen den VESA-Normen. Bei Verwendung eines DP-Kabels, das nicht die VESA- Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält.
Anschließen eines externen Monitors • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ― Der DAISY CHAIN-Anschluss ist nur verfügbar, wenn die Eingangsquelle DisplayPort ist.
Anschließen an ein Videogerät Anschließen mit einem HDMI-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
Anschließen des HDBase-T ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ― HDBase-T (Tx) übermittelt Daten von einem externen Gerät an HDBase-T (Rx). Verbinden Sie die Geräte direkt über ein LAN-Kabel. ―...
Anschließen an ein Audiosystem Anschließen des LAN-Kabels ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. HDBT (LAN IN) AUDIO OUT •...
Ändern der Eingangsquelle Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen. Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen. ―...
Web Browser Einstell. SOURCE → Quelle → Web Browser → u → Einstell. → ENTER E SOURCE → Quelle → Web Browser → ENTER E Allgemein Registerkarten und Werkzeugleiste automatisch ausblenden Falls die Browser-Registerkarten, das Menü oder die Werkzeugleiste eine Zeit lang nicht verwendet werden, werden sie automatisch ausgeblendet.
Datenschutz und Sicherheit Gesperrte Seiten Sicherheitsmodus Blockierte Seiten Ausgeben von Warnungen zu unsicheren Seiten oder Blockieren des Zugangs für eine höhere Blockieren des Zugriffs auf Seiten, die Sie unter Blockierte Seiten aufgelistet haben. Sicherheit des Webbrowsers. • Verwenden / Nicht verwenden Der Webbrowser könnte dadurch langsamer werden.
• 100% 125% 150% 200% 300% Startseite Stellen Sie die beim Aktualisieren des Webbrowsers anzuzeigende Website ein. • Samsung-Anzeige Benutzerdef. Benutzerdef. Geben Sie die als Startseite einzustellende URL ein. • URL eingeben ― Nur verfügbar, wenn Startseite Benutzerdef. eingestellt ist.
Kapitel 04 Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich. Wenn Sie die Taste Never expired nach der Taste...
Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein. ― Das Aussehen kann sich je nach Gerät unterscheiden. RS232C IN Monitor 1 RS232C OUT RS232C IN RS232C OUT RS232C IN...
Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden. Verbinden über ein direktes LAN-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ―...
Verbinden über ein gekreuztes LAN-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Mehrere Geräte können am RS232C IN/OUT-Anschluss des Geräts angeschlossen werden. RS232C IN Monitor 1 RS232C OUT HDBT (LAN IN) RS232C OUT RS232C IN Monitor 2 Computer...
Kapitel 05 Wdg.-Ger.-Funktion Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Wdg.-Ger. Nein. Beschreibung Wählen Sie zwischen internem oder externem Speicher. HOME → Wdg.-Ger. → ENTER E Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, wieder.
Wenn Inhalte angezeigt werden Verfügbares Menü Drücken Sie während der Wiedergabe von Inhalten die TOOLS-Taste zum Konfigurieren von Bedienungstasten auf der Fernbedienung Einstellungen. Sie können mit den Tasten auf Ihrer Fernbedienung Inhalte der Playlist wiedergeben, pausieren Menü Beschreibung oder überspringen. Taste Funktion W.-Liste...
Mit Wdg.-Ger. kompatible Dateiformate Einschränkungen beim Tonausgang • Es kann nur ein Tonausgang verwendet werden. • Die unterstützten Dateisysteme sind FAT32 und NTFS. • Wiedergabepriorität: Netzwerk BGM > lokale BGM > vom Nutzer ausgewähltes Video- • Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale Dokument im Hauptgestell Auflösung ist, kann nicht wiedergegeben werden.
Seite 52
Video Audio Grafik • 3D-Video wird nicht unterstützt. • Audioinhalte mit einer Bitrate oder Framerate, die größer • Kompatibles Grafikdateiformat: JPEG, PNG, BMP als die in der Tabelle oben aufgeführte Rate ist, können ― 32-Bit-, 24-Bit- und 8-Bit-BMP-Dateien werden • Inhalte mit einer Auflösung, die höher als die in der zu digitalen Störungen bei der Audiowiedergabe führen.
Seite 53
Power Point WORD • Kompatible Textdateiformate: • Kompatible Textdateiformate: • Kompatible Textdateiformate: – Erweiterung: ppt, pptx – Erweiterung: pdf – Erweiterung: .doc, .docx – Version: Office 97 ~ Office 2007 – Version: Office 97 ~ Office 2007 • Nicht unterstützte Funktionen •...
Vorlagendateien • Erstellung/Bearbeitung/Wiedergabe ist nur in Eigene • Unterstützt in Netzwerkkanal Vorlagen verfügbar. • Kompatible Textdateiformate: – Erweiterung: .lfd...
Zeitplan Sie können den Wiedergabezeitplan der Inhalte auf dem Server, von einem externen Speichergerät importiert oder auf einem Mobilgerät prüfen. Nein. Beschreibung HOME → Zeitplan → ENTER E Wählen Sie zwischen Server und externem Speicher. Zeitplan Verbunden Netzwerk Anzeigen des Wochenzeitplans der Wiedergabe von Inhalten. Auswählen, um detaillierte Informationen jedes Ereignisses anzuzeigen.
Produkt klonen Exportieren Sie die Einstellungen des Geräts auf ein externes Speichermedium. Sie können auch Einstellungen von einem externen Speichermedium importieren. Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten. HOME → Produkt klonen → ENTER E Wenn auf dem externen Speichermedium keine Dateikopie gefunden wird MENÜ...
ID-Einstellungen Weisen Sie dem Einstellungssatz eine ID zu. Geräte-ID HOME → ID-Einstellungen → ENTER E Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224) ― Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E. ―...
Netzwerkstatus Prüfung der aktuellen Netzwerk- und Internetverbindung. HOME → Netzwerkstatus → ENTER E Netzwerkstatus – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein. – Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren. – Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.
― Sie müssen die Automatisch Ein/Aus Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können. Autom. Ein HOME → Automatisch Ein/Aus → ENTER E Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.
Autom. Aus Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 Autom. Aus • Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Mo - Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom.
Ticker Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an. • HOME → Ticker → ENTER E • Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll. •...
URL Startprogramm Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde. ― Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit URL Startprogramm System ein. HOME → URL Startprogramm →...
Einstellungen für das URL- • Web-App installieren: Geben Sie die URL zum Installieren der Webanwendung ein. • Vom USB-Gerät installieren: Installieren Sie die Webanwendung von dem USB-Speichergerät. Startprogramm • Deinstall.: Entfernen Sie die installierte Webanwendung. • Einstellung der Zeitüberschreitung: Stellen Sie die Timeout-Zeit für die URL-Verbindung ein. •...
– Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität Farbton (G/R) wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren. – Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen. – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Hintergrundbel. / Kontrast / Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität. ― Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, Helligkeit / Schärfe / Farbe / wird das Bildschirmmenü entsprechend angepasst. ― Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und Farbton (G/R) speichern.
Farbtemperatur Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K–16000K) ― Verfügbar, wenn Farbton aktiviert (Aus) ist. ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert. MENU m → Bild → Farbtemperatur → ENTER E Bild Farbtemperatur 10000K – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Weißabgleich 2 Punkte Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.
Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen. • Nicht anw. Anwenden ― Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen. MENU m → Bild → Kalibrierungswert →...
― Wenn Erweiterte Einstellungen Bildmodus Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert. Optimalkontrast MENU m → Bild → Erweiterte Einstellungen → ENTER E Stellen Sie den Bildschirmkontrast ein. • Gering Mittel Hoch Erweiterte Einstellungen Schwarzton Optimalkontrast Mittel Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus. Schwarzton Dunkler •...
HDMI UHD Color Erweiterte Einstellungen Aktivieren zum Optimieren der Bildqualität für HDMI UHD-Verbindung. Optimalkontrast Mittel Bewegungsbel. Dunkler Schwarzton Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Hautton Bildschirm in Bewegung ist. Nur RGB-Modus •...
Bildoptionen Farbton Wenn Bildmodus Text eingestellt ist MENU m → Bild → Bildoptionen → ENTER E • Kalt Standard Warm Wenn Bildmodus Video/Bild eingestellt ist Bildoptionen • Kalt Standard Warm1 Warm2 ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbton deaktiviert. Farbton ―...
HDMI-Schwarzp. Bildoptionen Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. Farbton • Auto Gering Normal ― Verfügbar nur im Digital Clean View Auto HDMI HDMI 2 und DisplayPort-Modus (AV-Timing: 480p, 576p, 720p, 1080i, 1080p). HDMI-Schwarzp. Auto Filmmodus Filmmodus...
Bildformat Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus. Bildformat MENU m → Bild → Bildformat → ENTER E Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt. ― Die Anschlüsse können je nach Modell unterschiedlich sein. Bildformat •...
Bildschirm anpassen Bildformat Passt die Bildposition an. Wenn dies ausgewählt ist, wird das komplette Programmbild angezeigt. Es wird kein Teil Bildformat 16:9 Standard des Bildes abgeschnitten. • Auto Autom. Breit Zoom/Position 4:3-Bildschirmgr. 16:9 Standard Bildschirm anpassen Die Größe und Position des Bilds einstellen. Diese Option ist verfügbar, wenn die Eingangsquelle auf HDMI HDMI (1080i/1080p),...
Bild zurücksetzen Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück. MENU m → Bild → Bild zurücksetzen → ENTER E Bild Bild zurücksetzen – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Kapitel 07 Bildschirmanzeige Anzeigeausrichtung Ausrichtung des Bildschirmmenüs Konfigurieren Sie das Bildschirmmenü: MENU m → Bildschirmanzeige → Anzeigeausrichtung → ENTER E • Querformat: Zeigt das Menü im Querformat an (Standard). • Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an. Anzeigeausrichtung Ausrichtung der Quellinhalte Querformat...
Bildschirmschoner Autom. Schutzzeit Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Einbrennen des Bildes zu vermeiden. MENU m → Bildschirmanzeige → Bildschirmschoner → ENTER E • 2 Std. 4 Std. 8 Std. 10 Std.
Seite 78
Timer Einbrennschutz Sie können den Timer für Einbrennschutz einstellen. Pixel-Shift Die Einbrennschutz-Funktion stoppt automatisch nach einer festgelegten Zeitdauer. Timer Timer Sofort darstellen Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum) an. Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von...
Sofort darstellen Einbrennschutz Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll. • Pixel Rollender Balken Bildschirm ausblenden Pixel-Shift Timer Sofort darstellen – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Meldungsanzeige Quelleninfo Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll. MENU m → Bildschirmanzeige → Meldungsanzeige → ENTER E • Keine Signalmeldung Meldungsanzeige Auswahl, ob bei fehlendem Signal das Kein-Signal-OSD angezeigt werden soll. Quelleninfo •...
Sprache Hiermit können Sie die Menüsprache festlegen. ― Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. MENU m → Bildschirmanzeige → Sprache → ENTER E Bildschirmanzeige Sprache Deutsch – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Bildschirmanzeige zurücksetzen Mit dieser Option werden die unter Bildschirmanzeige...
Kapitel 08 Netzwerk Netzwerkstatus Netzwerkeinstellungen öffnen MENU m → Netzwerk → Netzwerkstatus → ENTER E MENU m → Netzwerk → Netzwerkeinstellungen öffnen → ENTER E Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen. Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub- Funktionen wie z.
Netzwerkeinstellungen (kabelgebunden) • Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN- Kabels direkt mit einer Netzwerkdose verbinden Verbinden mit einem kabelgebundenen Netzwerk (LAN) (siehe Abbildung unten).
Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software-Updates Klicken Sie im angezeigten Popup-Menü auf „Status“. durchführen zu können. Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support. Automatisch Netzwerkeinstellungen öffnen(kabelgebunden) Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbi Zur Verbindung mit dem Netzwerk über ein LAN-Kabel.
― Für das MagicInfo Server-Benutzerhandbuch besuchen Sie die folgende Webseite: http:// Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein. displaysolutions.samsung.com > Support > Resources > MagicInfo Web Manual. Dieser Name kann über das Netzwerk auf Netzwerk-Fernbedienungen angezeigt werden.
Kapitel 09 System Barrierefreiheit Menütransparenz Passen Sie die Transparenz des Menüs an. MENU m → System → Barrierefreiheit → ENTER E • Hoch Gering System Hoher Kontrast Zum Einstellen des Hintergrunds und der Schriftart in Menüs auf kontrastreiche Farben. Die Menütransparenz wird Barrierefreiheit bei Auswahl dieser Option undurchsichtig.
Einrichtung starten Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben. ― Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN. MENU m → System →...
Zeit Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Verschiedene zeitbezogene Optionen konfigurieren. ― Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO. Zeit einstellen MENU m → System → Zeit → ENTER E Wählen Sie Zeit einstellen. Wählen Sie Datum bzw.
Wechsel der automatischen Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt Quelle verwendete Videosignalquelle nicht aktiv ist. Wechsel der automatischen Quelle MENU m → System →...
Netzsteuerung Auto. Einschalten Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden. MENU m → System → Netzsteuerung → ENTER E • Netzsteuerung Max. Energiesparen Auto. Einschalten Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war. Max.
Netzwerk-Standby Netzsteuerung Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten. Auto. Einschalten • Max. Energiesparen Ein-/Aus-Schalter Standby-Steuerung Die Ein/Aus-Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein- und ausgeschaltet Netzwerk-Standby wird. • einschalten: Mit der Ein/Aus-Taste wird das Gerät nur eingeschaltet. Ein-/Aus-Schalter Nur einschalten •...
Öko-Lösung Helligkeitsbegrenzung Schalten Sie die Helligkeitsbegrenzung ein oder aus. Falls Sie auswählen, hat die Anzeige nicht die maximale Helligkeit, aber Sie werden Energie sparen. MENU m → System → Öko-Lösung → ENTER E • ― Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Öko-Lösung Energiesparmodus Helligkeitsbegrenzung...
Programmierung für Bildschirmlampe Öko-Lösung Helligkeitsbegrenzung Programmierung für Bildschirmlampe Energiesparmodus Aktiviert oder deaktiviert den Lampenzeitplan. • Programmierung für Bildschirmlampe Zeitplan1, Zeitplan2 Kein Sig. Standby Autom. Aussch. 4 Std. Zeit Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den in Lam. festgelegten Wert eingestellt. Lam.
Temperatursteuerung Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen. Die Standardtemperatur beträgt 90 °C. MENU m → System → Temperatursteuerung → ENTER E Die empfohlene Betriebstemperatur des Geräts beträgt 75 bis 90 °C (ausgehend von einer Umgebungstemperatur von 40 °C).
Eingabegeräteverwaltung Sie können Optionen für externe Eingabegeräte, die mit dem Gerät verbunden sind, konfigurieren. Tastatursprache MENU m → System → Eingabegeräteverwaltung → ENTER E Sie können die zum Ändern der Eingabesprache verwendete Tastenkombination konfigurieren. Eingabegeräteverwaltung Tastaturtyp Tastatursprache English Legen Sie den Tastaturtyp fest. Tastaturtyp Schnelltaste für Eingabesprache Schnelltaste für Eingabesprache...
PIN ändern Der Bildschirm „PIN ändern“ wird angezeigt. Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben ein. Geben Sie in Neue PIN bestätigen die gleichen vier Ziffern ein. MENU m → System →...
Sicherheit Sicherheitssperre Ein ― Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN. MENU m → System → Sicherheit → ENTER E Alle Menüs und Schaltflächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der Fernbedienung, werden durch die Sicherheitssperre Ein-Funktion gesperrt.
Allgemein Smart-Sicherheit Die Sicherheitsfunktionen zum Schutz Ihres Anzeigegeräts und der angeschlossenen Speichermedien gegen Viren umfassen Folgendes. MENU m → System → Allgemein → ENTER E Scan Allgemein Zum Überprüfen des Anzeigegeräts und angeschlossener Speichermedien auf Viren. Smart-Sicherheit Isolierte Liste Anynet+ (HDMI-CEC) Diese Liste enthält Elemente, die aufgrund von enthaltenen Viren isoliert wurden.
Anynet+ (HDMI-CEC) Allgemein Anynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+-Unterstützung über Smart-Sicherheit Ihre Samsung-Gerätefernbedienung steuern können. Das Anynet+-System kann nur mit Samsung-Geräten mit der Anynet+-Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung-Gerät ein Anynet+-Logo vorhanden Anynet+ (HDMI-CEC) ist, um sicherzugehen, dass Ihr Gerät diese Funktion unterstützt.
Fehlerbehebung für Anynet+ Problem Mögliche Lösung Anynet+ funktioniert nicht. • Prüfen Sie, ob das Gerät ein Anynet+-Gerät ist. Das Anynet+-System unterstützt nur Anynet+-Geräte. • Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. • Überprüfen Sie die Video-/Audio/HDMI-Kabel-Verbindungen des Anynet+-Geräts. •...
Logodatei herunterladen ― Sie können das benutzerdef. Logo von einem externen USB-Gerät auf das Produkt herunterladen. ― Der Dateiname des benutzerdef. Logos, das Sie herunterladen möchten, muss als „samsung“, ausschließlich in Kleinbuchstaben, gespeichert werden. ― Wenn mehrere externe USB-Verbindungen bestehen, wird das Produkt versuchen, das benutzerdef. Logo von dem letzten Gerät herunterzuladen, das mit dem Produkt verbunden wurde.
Spielemodus Allgemein Wenn Sie eine Spielekonsole, z. B. eine PlayStation™ oder Xbox™, anschließen, sorgt der Spielemodus für ein Smart-Sicherheit realistisches Spielerlebnis. • Anynet+ (HDMI-CEC) ― Vorsichtsmaßnahmen und Einschränkungen des Spielemodus HDMI-Hotplug Deaktivieren Sie den Spielemodus in den Einstellungen (Aus), um die Spielekonsole zu trennen und ein anderes externes Gerät anzuschließen.
Kapitel 10 Unterstützung Software-Update Samsung kontaktieren MENU m → Unterstützung → Software-Update → ENTER E MENU m → Unterstützung → Samsung kontaktieren → ENTER E Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder aktualisieren.
Kapitel 11 Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter – Bevor Sie sich an das Samsung- Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn Testen des Geräts das Problem weiterhin besteht, wenden Sie sich an das Samsung- Überprüfen Sie, ob Ihr Gerät ordnungsgemäß...
Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
Seite 106
Bildschirmproblem Das Bild ist unscharf. Das Bild ist verschwommen. Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut. Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein. Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind.
Seite 107
Linien (rot, grün oder blau) werden auf dem Bildschirm Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben. angezeigt. Die Anzeige ist instabil und friert dann ein.
Probleme mit der Fernbedienung Die Fernbedienung funktioniert nicht. Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind. Überprüfen Sie, ob die Batterien leer sind. Überprüfen Sie, ob ein Stromausfall vorliegt. Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist. Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.
Seite 109
Andere Probleme Aus den Lautsprechern kommt im HDMI-Modus kein Ton, DVI-Kabel übertragen keine Audiodaten. wenn ein DVI-HDMI-Kabel angeschlossen ist. Achten Sie darauf, das Audiokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen. HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen ist.
F & A Frage Antwort – Weitere Informationen zur Anpassung finden Sie im Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. Benutzerhandbuch des PCs oder der • Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige Grafikkarte.

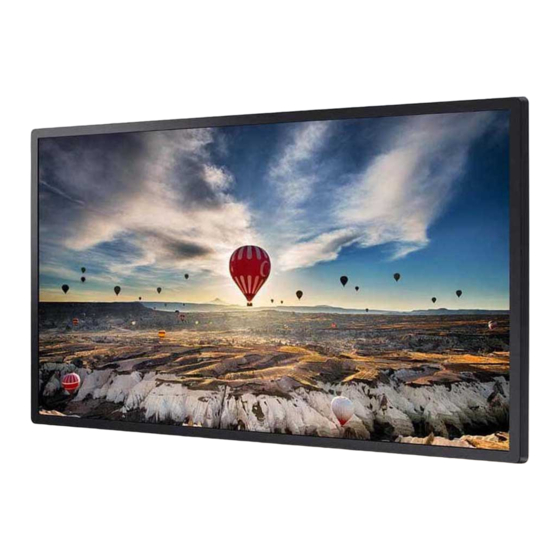

Kapitel 12 Technische Daten Allgemein – Größe Modellname OM32H Display Größe 32er-Klasse (31,5 Zoll / 80,1 cm) Anzeigebereich 698,4 mm (B) x 392,85 mm (H) Stromversorgung AC100-240V~ 50/60Hz – Anzeigebereich Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Seite 112
― Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen. ― Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics. ― Wenn das Produkt unter den folgenden Installationsbedingungen installiert wird, muss es innerhalb der angegebenen Umgebungstemperaturbereiche betrieben werden.
― Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen. Modellname OM32H – Horizontalfrequenz Synchronisierung Horizontalfrequenz 30 –...
Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in • Einwirkung von außen oder fallen lassen Rechnung. • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
Bildschirm jedoch ein Standbild über einen längeren Zeitraum anzeigt, kann zwischen den Elektroden in den Pixeln, die das Flüssigkristall steuern, eine leichte Spannungsdifferenz 20:30 20:30 SAMSUNG SAMSUNG entstehen. Mit der Zeit steigt die Spannungsdifferenz zwischen diesen Elektroden weiter an und verringert...
Licensing LLC in the United States and other countries. Hinweis zur Open Source-Lizenz Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an oss.request@samsung.com.
