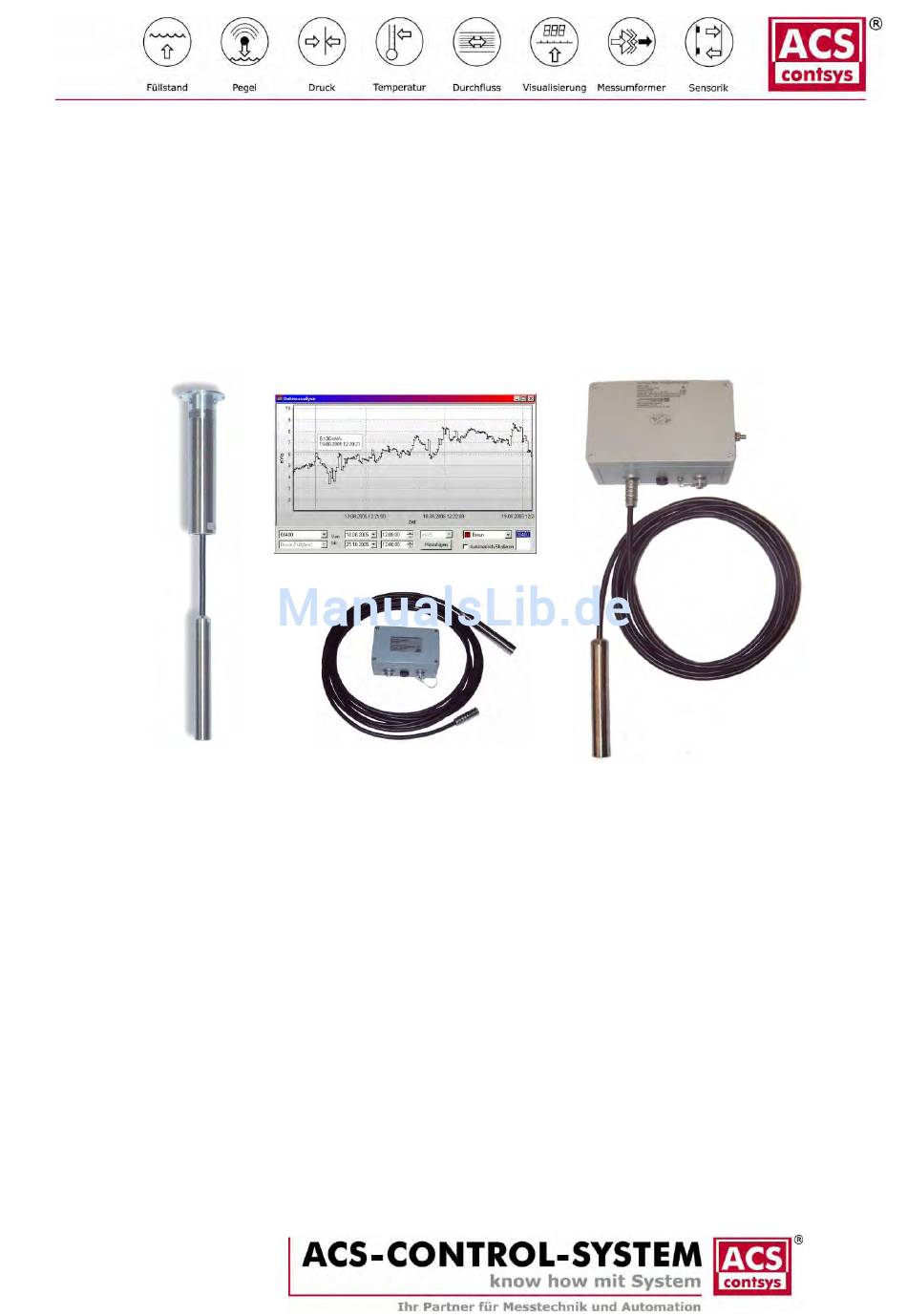

Technische Anleitung BA 0114 Hydrolog 1000 Pegelsensor mit Datenspeicher zur autonomen Erfassung und Speicherung Pegelständen und Temperaturen in Flüssigkeiten Hochgenaue und langzeitstabile Pegelmessung Keramische hochüberlast- bzw. druckschlagfeste Membrane Lebensmittel- und trinkwassertaugliche Materialien Integrierte Temperaturmessung Integrierte Batterie für mindestens 2 Millionen Messungen bzw.
Hydrolog 1000 Inhaltsverzeichnis Anwendung ..................................2 Funktion ................................... 2 Sicherheitshinweise ................................. 3 Montage ..................................4 Elektrischer Anschluss ..............................4 Bedienung ..................................5 Wartung ................................... 5 Reparatur ..................................6 Technische Daten................................7 Maßzeichnungen ................................9 Bestellaufschlüsselung ..............................10 1. Anwendung Der Pegelsensor mit Datenspeicher ist ein batteriegespeistes System zur autonomen Messung von Pegelständen von 1 m bis 100 m Wassersäule und Temperaturen in Flüssigkeiten, auch in...
Hydrolog 1000 Für die wesentlich komfortable kabellose Datenfernübertragung kann ein batteriegespeistes GSM/GPRS DFÜ-Modul verwendet werden, um den Pegelsensor zu konfigurieren bzw. die Messdaten auszulesen, ohne den Einbauort aufsuchen zu müssen. Dabei können die Konfigurations- bzw. Messdaten direkt per GSM-Netz zwischen dem DFÜ-Modul und einem PC übertragen werden.
Hydrolog 1000 4. Montage Der Pegelsensor kann in Pegelrohren ab 1 ¼“ eingebaut werden. Der Einbau in größere Pegelrohre als 2“ erfolgt durch den Einbau von Zwischenringen. Bei Pegelrohren ab 2“ ist eine Kontrolllotung mit dem Kabellichtlot auch ohne Ausbau des Sensors möglich.
Hydrolog 1000 Anschluss Potentialausgleich / Erdung Bei der getrennten Ausführung mit Wandaufbaugehäuse ist der Anschlussbolzen PA des Wandaufbaugehäuses mit dem örtlichen Potentialausgleich zu verbinden. 6. Bedienung Detaillierte Informationen zu den Betriebsparametern und der Bedienung können aus der technischen Anleitung des Bedienprogramms entnommen werden.
Hydrolog 1000 Schieben sie nun das Aussenrohr wieder über den Auslesekopf (Bild 4 – Schritt 1) und schrauben sie es wieder bis zum Ansatz fest (Bild 4 – Schritt 2). Nur das vollständige Aufschrauben des Aussenrohres bis zum Anschlag gewährleistet die schadenfreie Überflutbarkeit des Auslesekopfes.
PE Polyethylen Sensorlänge L (siehe Maßzeichnungen): Maß in mm Hydrolog 1000 _ _ _ _ _ _ _ 1 _ A _ Montagematerial und Anschlusskabel sind nicht im Lieferumfang enthalten Höhere Werte bei Sondermessbereich ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | D- 84307 Eggenfelden | www.acs-controlsystem.de | info@acs-controlsystem.de...
