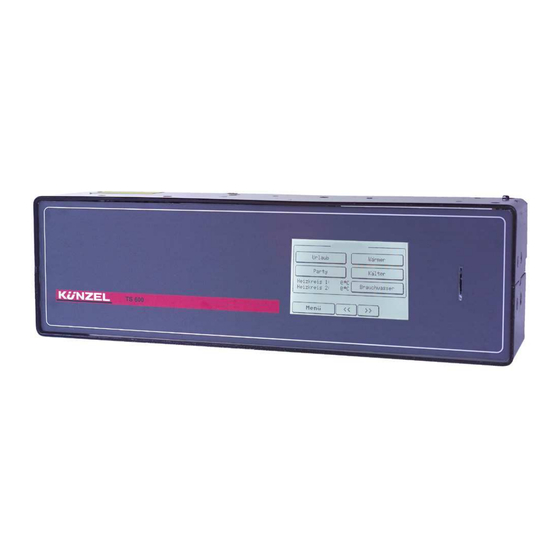

kunzel 606 Bedienungsanleitung

kunzel 606 Bedienungsanleitung

Mikroprozessor–schaltfeld

Werbung

Montage- und Bedienungsanleitung
Mikroprozessor Schaltfeld 606
für KÜNZEL Pelletkessel Typ PL und PL–M
TS606_1_22, 18. März 2008

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für kunzel 606

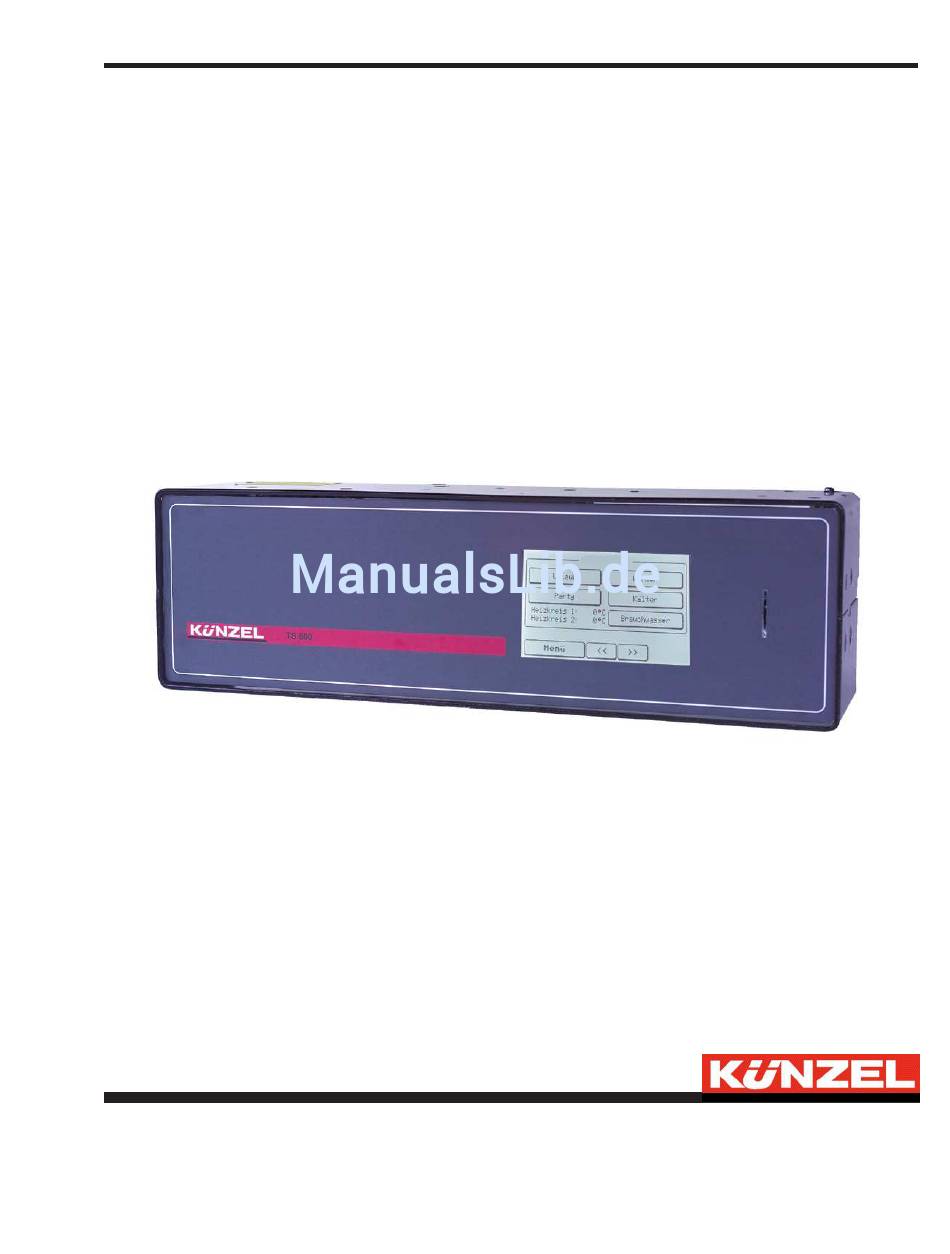

  • Seite 1 Montage- und Bedienungsanleitung Mikroprozessor Schaltfeld 606 für KÜNZEL Pelletkessel Typ PL und PL–M TS606_1_22, 18. März 2008...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemeines zum Mikroprozessor–Schaltfeld 606 Lieferumfang ........
  • Seite 3 5.2.6 Sofort Aus ........5.2.7 Reset .
  • Seite 4: Allgemeines Zum Mikroprozessor-Schaltfeld 606

    Personen weiter. Der Hersteller haftet nicht für unsachgemäße oder anwendungsfremde Verwendung. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Das Mikroprozessor–Schaltfeld 606 ist nur für die KÜNZEL–Holzpellet–Heizkessel der Typen PL und PL-M bestimmt. Andere Anwendungsarten geschehen auf eigene Gefahr.
  • Seite 5: Montage

    Das Gerät ist nur dann elektrisch vom EVU-Netz (Netzspannung) getrennt, wenn eine der folgenden Bedingungen erfüllt ist: - Die Netzanschlussleitung ist vom EVU-Netz durch einen Trennschalter getrennt. Vorsicht, wenn eine externe Heizung vorhanden ist. Stellen Sie sicher, dass auch diese vom Netz getrennt ist. - Die Sicherung der Hausinstallation ist ausgeschaltet.
  • Seite 6: Anschluss Der Fühler, Steuer-/ Und Netzkabel

    • Der Anschlussquerschnitt beträgt 1,5 mm . Die Absicherung in der Zuleitung ist entsprechend zu dimensionieren (10A Sicherung) • Ein Heizungsnotschalter außerhalb des Aufstellungsraumes sowie eine Absicherung mit 10 A ist vorgeschrieben. Zur Verbesserung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664 bzw.
  • Seite 7 Abbildung 1: Rückseite des Schaltfeldes 606 Anschluss des 2-poligen Zusatz- Moduls: 1 (links) Tx + 2 (rechts) Tx - Anschluss der 10-poligen Steckerleisten: Unterdrucksensor Überfüllschutz Endlagenschalter nicht belegt nicht belegt Kesselfühler (gelb) Pufferfühler oben (rot) Pufferfühler unten (blau) Fülltürschalter Abgasfühler (silber) Eine Besonderheit dieses Schaltfeldes ist, dass externe Module (aus der BD- Baureihe) beim Anschlie- ßen an die Schnittstelle (BUS) automatisch erkannt werden.
  • Seite 8: Anzeige- Und Bedienelemente

    3 Anzeige- und Bedienelemente Abbildung 2: Vorderseite des Schaltfeldes 606 Das Schaltfeld 606 besitzt einen sogenannten Touchscreen (berührungswahrnehmender Bildschirm). Das bedeutet, dass alle Einstellungen durch Eingabe direkt über diesen Bildschirm erfolgen. Weitere Bedienelemente wie Schalter und Drehregler sind nicht erforderlich. Auch das Ein–und Ausschalten erfolgt über den Bildschirm.
  • Seite 9: Das Menü

    4.1 Hauptmenü Nach dem Anschließen erscheinen für fünf Sekunden das Künzel- Logo und am unteren Rand die Bezeichnung der Steuerung (z.B. TS- 606, wichtig für telefonische Anfragen bei unserem Kundendienst). Danach wechselt das Display auf den Standard–Bildschirm: Abbildung 3: Der Standardbildschirm (hier: Kessel- Ist- Werte) wechselt man zu einem Kesselschaubild, der Anzeige der Kesseltemperatur und einer Schnellverstellung der Außentemperatursteuerung (ATS), falls angeschlossen.
  • Seite 10: Untermenüs

    Abbildung 4: Das Menü 4.2 Untermenüs 4.2.1 Anzeige Abbildung 5: Das Untermenü Anzeige Hier lassen sich generelle Optionen wie Helligkeit und Kontrast, Datum, Uhrzeit und Sprache einstellen. Sprache: Welche Sprache eingestellt werden kann, hängt von der installierten Software- Version ab. Es sind bisher Deutsch und Englisch verfügbar, weitere Sprachen sind geplant.
  • Seite 11: Heizkessel

    Timeout: Unter „Timeout„ versteht man die Zeit, nach der die Anzeige selbsttätig wieder in den abgedunkelten Modus umschaltet. Datum und Uhrzeit: Es erfolgt keine automatische Umschaltung von Sommer–auf Winterzeit. Der erste Tastendruck, der den Bildschirm wieder aus dem abgedunkelten in den beleuchteten Modus umschaltet, wird NICHT ausgewertet, er dient nur zum Einschalten des Bildschirms! 4.2.2 Heizkessel Abbildung 6: Das Untermenü...
  • Seite 12: Einstellungen

    5 Einstellungen Werksseitig ist das Schaltfeld voreingestellt. Die Regelung sollte jedoch an die bestehende Heizungsan- lage angepasst werden. 5.1 Einstellungen im Benutzermenü 5.1.1 Kessel–Solltemperatur Das ist die Temperatur, die der Kessel maximal erreichen soll. Bei Erreichen dieser Temperatur fährt der Kessel einen Ausbrand.
  • Seite 13: Puffer-Minimaltemperatur, Puffer-Maximaltemperatur

    eingeschaltet. Kann der Kessel danach nicht wieder gezündet werden, gibt das Schaltfeld eine Fehler- meldung aus. Sie kann zwischen 1 Minute und 15 Minuten gewählt werden. Werksseitig ist ein Wert von 10 Minuten eingestellt. 5.1.6 Puffer–Minimaltemperatur, Puffer–Maximaltemperatur Die Puffer–Minimaltemperatur ist die Temperatur bei Pufferbetrieb, bis zu der der Puffer entladen wird, bevor er wieder startet.
  • Seite 14: Vorförderung

    Vollast aus gibt den Zeitraum in Sekunden an, den die Dosierschnecke zwischen den Förderzyklen pausiert. Die Förderpause der Dosierschnecke kann zwischen 1 Sekunde und 25 Sekunden gewählt werden. Werksseitig ist ein Wert von 14 Sekunden (PL15-M) bzw. 12 Sekunden (PL20-M) eingestellt. Teillast an gibt den Zeitraum in Sekunden an, den die Dosierschnecke zwischen den Förderzyklen im Teillastbetrieb pausiert.
  • Seite 15: Zwangsentaschungs- Intervall

    5.1.11 Zwangsentaschungs- Intervall Im Heizbetrieb entstehen kontinuierlich Verbrennungsrückstände, die sich im Brennertopf ansammeln. Damit diese nicht irgendwann den Verbrennungsvorgang stören, wird in regelmäßigen Abständen eine Zwangsentaschung des Brennertopfes durchgeführt. Diese Zeitabstände sind zwischen 1 und 24 Stunden einstellbar und hängen sehr stark von der Pelletqualität ab. Werksseitig sind 6 Stunden eingestellt. Nach einem im Servicemenü...
  • Seite 16: Statistik

    5.2.3 Statistik Unter diesem Punkt werden folgende statistische Werte aufgelistet: • Laufzeit • Betriebszeit • Startvorgänge • Laufzeit Schnecke • Laufzeit Zünder (Anmerkung: diese Werte werden erst ab der ersten Stunde unter Dauerstrom aufgezeichnet) 5.2.4 Abgas–Korrekturfaktor Dieser Wert sollte nur nach vorheriger Absprache mit dem Werkskundendienst verändert werden! Werksseitig sind 100% eingestellt.
  • Seite 17 - BD600 : Dies ist ein Modul zur Heizungsanlagen–Regelung. Es steuert Mischer, Pumpen und wei- tere Heizkessel an und regelt in Verbindung mit dem Schaltfeld 606 die gesamte Heizungsanlage und Warmwasserbereitung in Abhängigkeit von Uhrzeit, Außen– und Innentemperaturen und Pufferspei- cherzustand.
  • Seite 18: Startvorgang

    in Vorbereitung: - SO600 : Dies ist ein Modul für die Einbindung einer Solaranlage. 6.1 Startvorgang 6.1.1 Startbedingungen Bei angeschlossener Außentemperatursteuerung BD600 gibt diese die Startbedingungen vor. Ohne angeschlossene BD600 gilt: ohne Pufferspeicher: Kesseltemperatur < Starttemperatur In dieser Anschlussvariante ist die Kesselkreispumpe meistens auch gleichzeitig die Pumpe für den Heizkreislauf.
  • Seite 19: Sicherheitsfunktionen

    s), in der sich das Glutbett ungestört entwickeln kann, wird die Dosierschnecke mit den Volllastwerten wieder zugeschaltet. In diesem Moment geht die Steuerung in den regulären Heizbetrieb (Volllast, Teillast) über. Im Display wird dann der Standardbildschirm angezeigt. 6.2 Sicherheitsfunktionen Wird während des Betriebes der Reinigungsdeckel oder die Aschtür geöffnet, registriert der Unterdruck- sensor einen Druckanstieg im Brennraum und stoppt sofort die Brennstoffzufuhr in den Brenner.
  • Seite 20: Software Update

    AUSBRAND durchgeführt. Danach zündet der Kessel selbsttätig (vorausgesetzt, die Startbedingungen sind erfüllt). 7 Software Update Das Schaltfeld 606 verfügt über einen Kartenleser für handelsübliche SD–Speicherkarten (mind. 128 MB, nicht im Lieferumfang enthalten). 1. Wenn Sie das Update auf einer Speicherkarte erhalten haben, springen Sie bitte direkt zu Punkt 4.
  • Seite 21 Bitte auch das Kapitel „Was tun bei Störung„ in der Bedienungs- und Montageanleitung des Kessels beachten ! Das Pellet-Processor-Schaltfeld Typ 606 erkennt automatisch bestimmte Fehler, die durch äußere Ein- flüsse oder durch extreme Umstände hervorgerufen werden. Diese Fehler werden als Fehlermeldungen im Display angezeigt.
  • Seite 22 Kesselfühler offen Kesselfühler oder Sensoreingang ist kurzgeschlossen Pufferfühler oben offen Pufferfühler oben kurzgeschlossen Pufferfühler unten offen Pufferfühler unten kurzgeschlossen Abgasfühler offen Abgasfühler kurzgeschlossen AD-Wandler auf der EA-Platine defekt Sicherung defekt Fehlermeldungen der BD600 Aussentemperatursteuerung (falls vorhanden): Fehlermeldung Bedeutung Kommunikationsfehler zwischen TS606 und BD600 Vorlauffühler 1 offen Vorlauffühler 1 kurzgeschlossen Vorlauffühler 2 offen...
  • Seite 23 angezeigt. Die Schnecke, die elektrische Zündung und das Gebläse laufen nicht. Schalten Sie die Anlage mit dem Hauptschalter der Heizungsanlage spannungsfrei. Überprüfen Sie, ob im Pelletbunker noch ausreichend Pellets vorhanden sind. Prüfen Sie, ob die Förderschnecke verstopft ist. Fehlermeldung 13:Wenn diese Fehlermeldung erscheint, so konnte nach der Entaschung die Asche- klappe nicht richtig geschlossen werden.
  • Seite 24: Wartung Und Reinigung

    Fehlermeldung 108, 210: Schicken Sie das Schaltfeld zur Reparatur ein Fehlermeldung 109: Tauschen Sie die defekte Sicherung aus Fehlermeldung 11: mögliche Fehlerquellen: Die BD600 ist ohne Strom und/oder das Verbindungskabel zum Schaltfeld wurde falsch angeschlossen. Prüfen Sie alle Stecker und Verbindungen auf festen Sitz, überprüfen Sie die Kabelverbindungen auf sichere Kontaktgabe.
  • Seite 25 Fühler f. Kessel, Puffer, Brauchwasser, Vorlauf u.a. Niedertempe- Abgasfühler, Fühlertyp = PT1000 raturfühler, Fühlertyp = KTY81 T in R in Ohm T in R in Ohm 1098 1206 1313 1086 1421 1177 1529 1267 1637 1357 1745 1448 1853 1538 1960 1629 2068...
  • Seite 28 Paul Künzel GmbH & Co. (gegründet 1910 in Guben) Ohlrattweg 5, D-25497 Prisdorf Telefon: (04101)7000-0 Telefax: (04101) 7000-40 eMail: info@kuenzel,.de Internet: www.kuenzel.de...
