Girafus 227PA Benutzeranleitung

Pe t T ra c k e r 2 2 7 PA Be nut ze ra nle it ung
1
Einführung
Der Pet Tracker 227PA besteht aus einer Basiseinheit für den Besitzer und
Sender-Tags, die mit Hilfe einer speziellen wasserfesten Silikonhülle leicht
am Halsband der Haustiere befestigt werden können. Sollten Sie
unglücklicherweise Ihr Haustier aus den Augen verlieren, hilft Ihnen der
Pet Tracker 227PA Ihr Haustier zu suchen in einem Suchbereich bis zu
500 Metern.
Hauptmerkmale
- Hilft beim Aufspüren von bis zu 4 vermissten Haustieren
- Richtungsanzeige weist Ihnen die richtige Richtung
- Sichere 2.4GHz RF Technologie mit spezieller Datenverschlüsselung ,
keine Störungen mit anderen drahtlosen Geräten
- Wasserabweisende Hülle für Aktivitäten im Freien
- Mit Standby-Modus für die längere Lebensdauer von Batterien - bis zu 2
Monaten
- Suchen nach Tönen: TAG piept, um Ihnen zu helfen, das Versteck der
Haustiere aufzuspüren
- Leichte Installation: Batterie einlegen, anschalten und es kann losgehen
- Vielseitige Verwendung: kann an Haustieren, Schlüsseln, Taschen und
sogar Kindern angebracht werden
SPECIFICATIONS
Funk on
Suchradius
Kommunika onsstandard
Basis-Modul / Tag-Modul
Ba†terie typ
Haltbarkeit Ba erie (Suche 10 min/Tag)
Haltbarkeit Ba erie Schlafmodus
Beep Sound (at 10cm/3.9inch)
Größe (L/W/H) in mm
Betriebsumgebung
2
Erste Schritte
In diesem Abschnitt wird gezeigt, wie man den Pet-Tracker einrichtet und eine
einmalige Kalibrierung vornimmt.
1. BATTERIEN EINSETZEN
- Schieben Sie die Batterieabdeckungen des Basismoduls und der Tag-Module auf.
- Setzen Sie die mitgelieferten Batterien anhand der Polaritätsmarkierungen in die
Batteriefächer ein.
- Schließen Sie die Batteriefachabdeckungen an Tag-Modulen und am Basis-Modul.
- Das Tag-Modul wird für ca.5 Sekunden aufleuchten und dann in den Standby-
Modus gehen.
Basis-Modul
I Batterien einsetzen
Abdeckung abnehmen
Abdeckung draufschieben
2.
TEST
1. Platzieren Sie das weiße Tag-Modul an einen Standort-vorzugsweise im freien
2.
Entfernen Sie sich vom Tag mit dem Basismodul in der Hand. Nach ca. 10-30
Metern schalten Sie das Basismodul EIN
Nachdem das Basismodul eingeschaltet ist und mit der Suche nach dem weißen
3.
Tag (Tag 1) beginnt, blinkt die LED oberhalb des Suchknopfes. Hat das Basis-Modul
zum Tag-Modul eine Verbindung aufgebaut, leuchtet ein grünes LED auf und der
Suchton ertönt mit langsamer Frequenz.
4. Gehen Sie jetzt zurück zu dem Tag, je näher Sie dem Tag-Modul kommen, desto
schneller wird der Signalton.
Halten Sie den Suchknopf „1" gedrückt, um den Piepton des Tags zu aktivieren, um
5.
die Verfolgung mithilfe von Tönen vorzunehmen. Wenn die Suche abgeschlossen ist,
schalten sie das Basismodul aus.
6. Um den zweiten Tag (schwarz) zu testen, führen Sie die selben Schritte durch und
wählen Suchknopf „2" , nachdem Sie das Basismodul eingeschaltet haben.
7. Legen Sie den Tag in die Silikonhülle und befestigen sie diese am Halsband ihres
Haustieres. Sollte das Halsband zu weit sein, benutzen Sie die beigefügten
Klettverschlüsse und befestigen sie das Halsband an dem Klettverschluss.
Achtung: Sie sollten das Basismodul ausschalten, wenn es nicht in Benutzung
ist, um die Batterien zu schonen.
Überwachen und Aufspüren von 1-4 TAGS
0-500m (Distanz variiert je nach Gelände)
Digital 2.4 GHzRF (Frequenz zwischen:2.40 - 2.48MHz)
Basis-Modul Tag-Modul
CR2032x1
AAA x 2
LIR2032: 30 Tage
180 Tage
CR2032: 15 Tage
LIR2032: 30 Tage
n/a
CR2032: 30 Tage
92db ± 3 db 85db ± 3 db
38x25x11 mm
95x65x14mm
∼40 、humi. 20％∼80％
With LIR2032 Ba ery: Temp. -15 ˚C ˚C
∼40 、humi. 20％∼80％
With CR2032 Ba ery: Temp. 5 ˚C ˚C
Page 1
Tag-Modul *
*
Schieben Sie Abdeckung
wie auf den Bildern
auseinander und legen Sie
die Batterie rein
Page 3
Model Name
Basis-Modul
Tag-Modul
Batterien
Band
Hacken
Silikon Tasche
Velcro strap
Anleitung
Übersicht
Vorne
1
2
3
4
TAG Modul
Vorne
1
2
3
4
Empfolener Platzierung
Basis-Modul
(24hrs a day)
(24hrs a day)
Zusatz: Ausser Reichweite Hinweise (unbediengt lesen)
1. Der Suchmodus an der Basis dauert standardmäßig 1 Minute. Wenn das Tag-Modul
in diesem Zeitraum nicht gefunden wird, schaltet sich das Basis-Modul in den
Standby-Modus. Wenn das der Fall ist, drücken Sie noch einmal auf den Suchknopf
den entsprechenden Suchknopf, um wieder den Suchmodus zu starten, während sie
gehen und das Areal nach einem Signal absuchen.
2. Wenn der Tag innerhalb Ihrer Reichweite ist, wird am Basismodul ein grünes
Licht aufleuchten und innerhalb von 15 Sekunden ein Verfolgungssignal ausgelöst.
Laufen Sie los in verschiedene Richtungen bis Sie einen erhöhten Frequenzton
hören, der Ihnen die richtige Richtung anzeigt. Drehen Sie KEINE Runden am
selben Ort, sondern gehen Sie los in verschiedene Richtungen, bis der Signalton
schneller wird. Je mehr LEDs der Entfernungsanzeige leuchten, desto näher
kommen Sie dem Tag-Modul. Der Suchmodus, bei georteten Tag-Modul, dauert
max. 3 Minuten. Danach schaltet sich das Basis-Modul in Standby und Sie müssen
erneut den Suchknopf drücken, um die Suche neu zu starten.
4 Tag-Module mit dem Basis-Modul suchen
Das Basis-Modul wird nach dem Einschalten immer nach dem 1. Tag-Modul (Auf
Suchknopf 1 gepaart) suchen. Um nach dem 2. Tag-Modul (auf den Suchknopf 2
gepaart) zu suchen, drücken Sie auf Knopf „2" und das Basismodul beginnt die Suche
nach dem 2. Tag-Modul, während Knopf „3" und „4" für den 3. und 4. Tag-Modul
zuständig sind. Wenn der gesuchte Tag-Modul nicht in Ihrer Reichweite ist, nach 1
Minute wird der Vorgang abgebrochen und das Basismodul geht auf Standby, bis sie
wieder einen Suchknopf drücken, um die Verfolgung eines Tag-Moduls wieder
aufzunehmen.
Achtung! Die Suche Funktioniert nicht wenn das Tag-Modul näher ist als 0,5-1m!
Basis-Modul Tag-Modul
1
nr.
CR2032 x 2
AAA x 2
1
1
nr.
nr.
1
1
Hinten
2
9
3
5
6 4
5
7
10
6
8
7
8
9
11
10
11
Hinten
1
2
3
4
5
6
TAG Modul
Page 2
(die TAG-Anzahl hängt von ihrem Modellnummer ab)
Schwarz

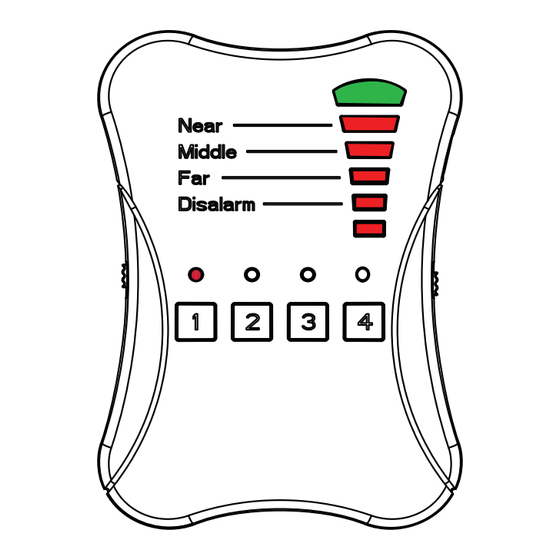

Suchstatus Licht
Suchknöpfe
Page 4
Gurtanbindung
Suchstatus
Einschaltknopf
Suchknopf
Richtungsanzeiger
Set-Knopf
Signalstärke-Leds
Mute-Knopf
Lautsprecher
Clip
Baterieabdeckung
Aufhängeloch-Gurt
Summer
Abdeckung
LED (Verbindungstatus)
Untere Abdeckung
