Inhaltszusammenfassung für powermatic 719T

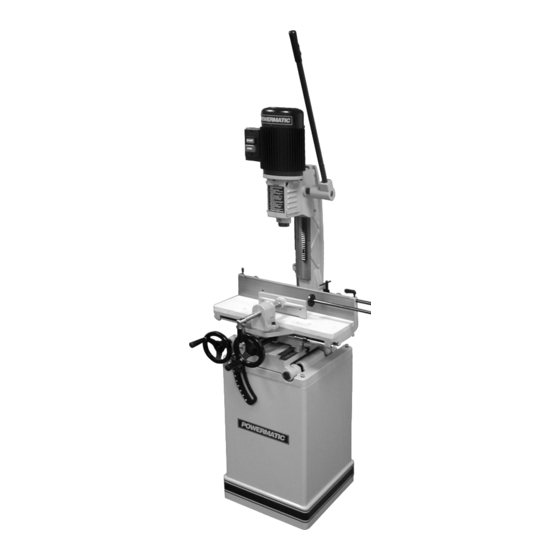

- Seite 1 MORTISER 719T Original: Operating Instructions Translations: Gebrauchsanleitung Mode d´emploi JPW (Tool) AG Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.powermatic.com M-1791264KMP 2016-08...
- Seite 2 CE-Conformity Declaration CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Mortiser / Stemmmaschine / Mortaiseuse 719T Brand / Marke / Marque: POWERMATIC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
- Seite 9 Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen POWERMATIC-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Stemm-Maschine 719T erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente.
-
Seite 10: Allgemeine Sicherheitshinweise
Das gesetzliche Mindestalter ist einzuhalten. Beim Arbeiten an der Maschine keine Handschuhe tragen. Neben den in der Gebrauchsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten fachtechnischen Regeln zu beachten. Die Maschine so aufstellen, dass genügend Platz zum Jeder darüber hinaus gehende Gebrauch gilt als nicht Bedienen und zum Führen der Werkstücke gegeben ist. -
Seite 11: Restrisiken
Wenn Sie beim Auspacken einen Transportschaden Bohrhub 200mm feststellen, benachrichtigen Sie umgehend Ihren Anschlaggröße 90 x 520mm POWERMATIC Händler, nehmen Sie das Gerät nicht in Ausladung vom Anschlag max. 100mm Betrieb. Tischgröße 180 x 520mm Entsorgen Sie die Verpackung bitte umweltgerecht. -
Seite 12: Elektrischer Anschluss
5.5 Inbetriebnahme Mit dem grünen Ein-Taster am Hauptschalter kann die Maschine gestartet werden: Mit dem roten Aus-Taster kann die Maschine stillgesetzt werden. 6. Betrieb der Maschine Stellen Sie den Tiefenanschlag (A, Fig 2) auf die gewünschte Bohrtiefe. Fig 1 Bringen Sie den Kopf in die oberste Stellung. Der Handhebel kann umgesetzt werden. -
Seite 13: Rüst- Und Einstellarbeiten
Zur Querpositionierung des Stemmloches bewegen Sie den Montieren Sie die Adapterhülse (3, Fig 5), die Bohrung zeigt Tisch mit dem linken Handrad vor und zurück. dabei nach vorne. Die Stemmloch-Länge bestimmen Sie mit den beiden Bohr- und Stemmmeißel gemeinsam einführen. Tischanschlägen (B, Fig 3). -
Seite 14: Meißel Nachschärfung
7.3 Tisch Schwenkung Um schräg zu stemmen, kann der Tisch bis zu 35° geschwenkt werden. Der Tisch ist schwer. Vorsicht ist geboten, wenn der Tisch angehoben ist. Halten Sie ihn gut fest, damit er nicht abfällt während Sie die Klemmung lösen. -
Seite 15: Umweltschutz
*Späne können nicht entweichen- Meißelschlitz und Arbeitsfolge beachten. Oberfläche verbrannt *Vorschub zu langsam- schneller bohren. *Bohr-/Stemmmeißel stumpf- nachschärfen. 10. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wieder verwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle.
