Inhaltszusammenfassung für SCHOTT Instruments LFOx1400

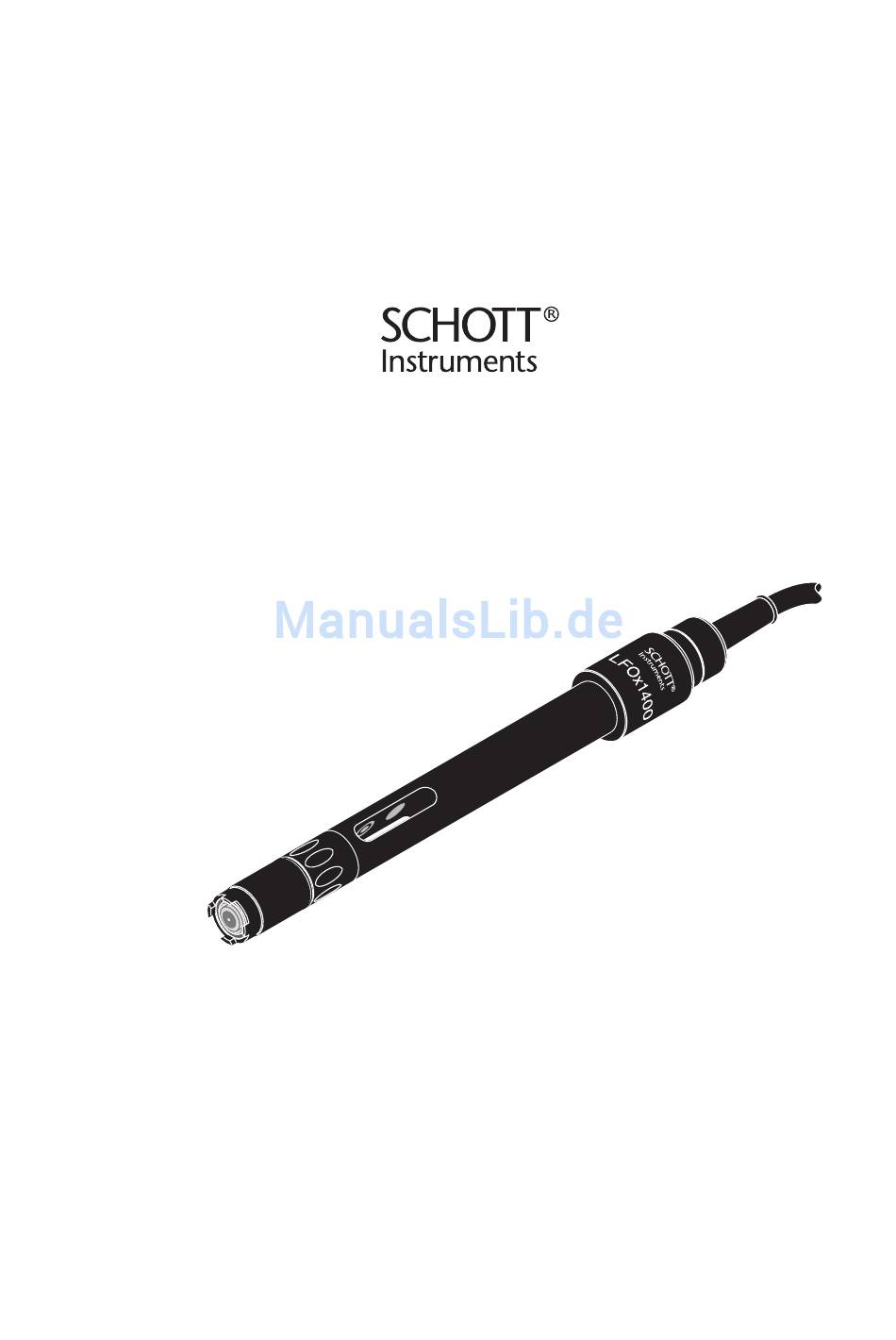

- Seite 1 Bedienungsanleitung LFOx1400 LFOx1400-ID Kombinierter Leitfähigkeits-Sauerstoffsensor ba75523d04 07/2011...
- Seite 2 LFOx1400 © Copyright 2011, SI Analytics GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der SI Analytics GmbH, Mainz. Printed in Germany. ba75523d04 07/2011...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis LFOx1400(-ID) - Inhaltsverzeichnis Überblick ......... . 4 Aufbau und Funktion . -
Seite 4: Überblick
Überblick LFOx1400(-ID) Überblick Aufbau und Funktion Die LFOx1400(-ID) ist ein modularer Sensor für Leitfähigkeit, Sauerstoffge- halt und Temperatur. Er ist aus zwei Grundkomponenten aufgebaut: Leitfähigkeits-Basismodul nach dem Vierpol-Messprinzip mit integriertem Temperaturmessfühler Abnehmbares Sauerstoff-Modul nach dem galvanischen Messprinzip Aufbau Leitfähigkeits-Basismodul... -
Seite 5: Geräteidentifikation
Temperaturmessfühlers im Leitfähigkeits-Basismodul. Deshalb arbeitet das Sauerstoff-Modul nur in Verbindung mit dem Leitfähigkeits-Basismodul. Automatische Im Anschlussstecker des Sensors LFOx1400-ID sind die Daten für die auto- Sensorerkennung matische Sensorerkennung gespeichert. Die Daten enthalten unter anderem Sensortyp und Seriennummer. Außerdem werden die Kalibrierdaten bei je- der Kalibrierung in den Sensor geschrieben. -
Seite 6: Sicherheit
Hinweise, die genau beachtet werden müssen, um mögli- che leichte Verletzungen oder Schäden am Gerät oder der Umwelt zu vermeiden. Inbetriebnahme Lieferumfänge 3.1.1 Lieferumfang LFOx1400(-ID) Kombi-Leitfähigkeits-Sauerstoff-Sensor LFOx1400(-ID), Sauerstoff-Modul betriebsfertig mit Elektrolytlösung befüllt 1 Verschlusskappe für Leitfähigkeits-Basismodul 1 Verschlusskappe für Sauerstoff-Modul ... - Seite 7 LFOx1400(-ID) Inbetriebnahme 3.1.2 Lieferumfang Leitfähigkeits-Basismodul Leitfähigkeits-Basismodul 1 Verschlusskappe, auf Leitfähigkeits-Basismodul montiert Bedienungsanleitung LFOx1400(-ID) 3.1.3 Lieferumfang Sauerstoff-Modul Sauerstoff-Modul, betriebsfertig mit Elektrolytlösung befüllt 1 Verschlusskappe, auf Sauerstoff-Modul montiert 1 Austausch-Membrankopf Schleiffolie SF300 Elektrolytlösung Ox920 ...
-
Seite 8: Herstellung Der Messbereitschaft
Inbetriebnahme LFOx1400(-ID) Herstellung der Messbereitschaft 3.2.1 Messungen mit dem Leitfähigkeits-Basismodul Stellen Sie sicher, dass die Steckverbindung mit der Verschlusskappe dicht verschlossen ist. Im montierten Zustand muss die Verschlusskappe (1) bis zum Anschlag aufgeschraubt sein. Vor dem Aufschrauben der Verschlusskappe folgende Punkte prüfen: ... -
Seite 9: Messbetrieb Vorbereiten
LFOx1400(-ID) Messen / Betrieb Sauerstoff-Modul Die Überwurfmutter lösen und das Sauerstoff-Modul vom Leitfähigkeits- abschrauben basismodul abziehen. Vorsicht Eine unsachgemäße Handhabung kann zur Freisetzung von Elektrolyt- lösung führen. Beim Abschrauben des Sauerstoff-Moduls nur an der Überwurfmutter (nicht am Membrankopf!) drehen. 3.2.3 Messbetrieb vorbereiten Den Sensor an das Messgerät anschließen. -
Seite 10: Aufbewahren
Wartung, Reinigung, Ersatzbedarf LFOx1400(-ID) Aufbewahren Den Sensor mit Sauerstoff-Modul immer im Kalibriergefäß bei einer Tempe- ratur von 0 bis +50 °C aufbewahren. Sorgen Sie dafür, dass der Schwamm im Kalibriergefäß stets feucht ist. Aufbewahrung im Kalibriergefäß ® OxiCal Schwamm anfeuchten: ... -
Seite 11: Äußere Reinigung
LFOx1400(-ID) Wartung, Reinigung, Ersatzbedarf Vorsicht Die Reinigungslösung Ox921 reizt Augen und Haut. Beachten Sie fol- gende Punkte beim Umgang mit der Reinigungslösung Ox921: Bei der Arbeit geeignete Schutzhandschuhe und Schutzbrille/Ge- sichtsschutz tragen. Nach Hautkontakt gründlich abwaschen und benetzte Kleidung so- fort wechseln. -
Seite 12: Sauerstoff-Modul: Elektrolytlösung Und Membrankopf
Wartung, Reinigung, Ersatzbedarf LFOx1400(-ID) Sauerstoff-Modul: Elektrolytlösung und Membrankopf wechseln Vorsicht Beachten Sie vor Beginn der Arbeiten die A LLGEMEINEN ARTUNGSHIN auf Seite 10. WEISE Allgemeines SI Analytics liefert das Sauerstoff-Modul betriebsfertig aus (siehe Abschnitt 3). Ein Wechsel von Elektrolytlösung und Membrankopf ist nur er- forderlich: ... - Seite 13 LFOx1400(-ID) Wartung, Reinigung, Ersatzbedarf Elektrolytlösung und Membrankopf wechseln Den Membrankopf abschrau- Sensorkopf mit entionisiertem Gegenelektrode mit einem ben. Wasser spülen. fusselfreien Papiertuch vor- sichtig abreiben und trocknen. Achtung: Elektrolytlösung! Zur Entsorgung von Mem- brankopf und Elektrolytlösung siehe Abschnitt 5.7. Ox921 Sensorkopf bis einschließlich...
- Seite 14 Wartung, Reinigung, Ersatzbedarf LFOx1400(-ID) Wassertropfen vorsichtig ab- Einen neuen Membrankopf Vorhandene Luftblasen durch schütteln. mit Elektrolytlösung Ox920 vorsichtiges Klopfen entfer- füllen. nen. Sie können Luftblasen zusätzlich verhindern, indem Sie die erste Füllung verwer- fen und noch einmal befüllen. Entlüftungsfläche nach oben! 4 mm Sensorkopf gründlich mit...
-
Seite 15: Sauerstoff-Modul: Elektroden Reinigen
LFOx1400(-ID) Wartung, Reinigung, Ersatzbedarf Sauerstoff-Modul: Elektroden reinigen Vorsicht Beachten Sie vor Beginn der Arbeiten die A LLGEMEINEN ARTUNGSHIN auf Seite 10. WEISE Allgemeines Das Reinigen ist nur erforderlich bei Unter- und Übersteilheiten (Sensor nicht kalibrierbar), die durch Wechsel des Membrankopfs und der Elektrolytlösung nicht zu beheben sind. - Seite 16 Wartung, Reinigung, Ersatzbedarf LFOx1400(-ID) Sensorkopf gründlich mit Gegenelektrode mindestens Wassertropfen vorsichtig ab- entionisiertem Wasser spü- 10 Minuten in entionisiertem schütteln. len. Wasser wässern. Einen neuen Membrankopf Vorhandene Luftblasen durch Sensorkopf mit Elektrolytlö- mit Elektrolytlösung Ox920 vorsichtiges Klopfen entfer- sung spülen.
-
Seite 17: Sauerstoff-Modul Auf Nullstromfreiheit Prüfen
LFOx1400(-ID) Wartung, Reinigung, Ersatzbedarf Hinweis Für Messungen unter hohem Druck muss die Füllung vollkommen luftblasen- frei sein. Messbereitschaft Der Sensor ist nach ca. 30 bis 50 Minuten betriebsbereit. Anschließend den Sensor kalibrieren. Hinweis Wir empfehlen, für Messungen sehr geringer Sauerstoffkonzentrationen (<... -
Seite 18: Entsorgung
Wartung, Reinigung, Ersatzbedarf LFOx1400(-ID) Entsorgung Vorsicht Die Elektrolytlösung Ox920 reizt Augen und Haut. Beachten Sie folgen- de Punkte beim Umgang mit der Elektrolytlösung Ox920: Bei der Arbeit geeignete Schutzhandschuhe und Schutzbrille/Ge- sichtsschutz tragen. Nach Hautkontakt gründlich abwaschen und benetzte Kleidung so- fort wechseln. -
Seite 19: Was Tun, Wenn
LFOx1400(-ID) Was tun, wenn ... Was tun, wenn ... Fehlersymptome Sauerstoffmessung Fehlersymptom Ursache Behebung Der Sensor ist an Luft – keine Verbindung Messgerät- – Verbindung Messgerät-Sensor und die Anzeige ist Sensor prüfen 0.0 mg/l bzw. 0 % O – Kabel defekt –... -
Seite 20: Technische Daten
Technische Daten LFOx1400(-ID) Technische Daten Leitfähigkeits-Basismodul Allgemeine Messprinzip Vier-Elektroden-Messung Merkmale Zellenkonstante 0,475 cm ±1,5 % Ω Temperaturmessfühler integrierter NTC 30 (30 k / 25 °C) 187,5 Abmessungen (in mm) 15,3 17,5 21,7 Gewicht ca. 135 g (ohne Sauerstoff-Modul, mit 1,5 m Kabel) -
Seite 21: Sauerstoff-Modul
Sensor mit geschlossener IP 68 (3 x 10 Pa bzw. 3 bar) Steckverbindung Kabelstecker IP 67 (in gestecktem Zustand) Der Sensor LFOx1400(-ID) erfüllt die Anforderungen gemäß Artikel 3(3) der Richtlinie 97/23/EG ("Druckgeräterichtlinie"). Messbedingungen Leitfähigkeits-Messbereich 1 µS/cm ... 2 S/cm Temperaturbereich 0 ... - Seite 22 Technische Daten LFOx1400(-ID) Materialien Arbeitselektrode Gold Gegenelektrode Blei – Membrankopf – Überwurfmutter Membran FEP, 13 µm – Sensorkopf Epoxy, PEEK – Steckverbindung PEEK Gewindesockel Edelstahl 1.4571 Dichtungen FPM (Viton) Verschlusskappe Steckverbindung Steckertyp 3-polige, wasserdichte Steckverbindung mit Überwurfmutter, verpolungssicher, Kontakte vergoldet...
- Seite 23 LFOx1400(-ID) Technische Daten Kenndaten bei Nullsignal < 0,1 % vom Sättigungswert Auslieferung Ansprechzeit bei 20 °C (90 % der Endwertanzeige nach) < 10 s (95 % der Endwertanzeige nach) < 16 s (99 % der Endwertanzeige nach) < 60 s Sauerstoff-Eigenverbrauch 0,008 µg·h...
-
Seite 24: Verschleißteile Und Zubehör
Verschleißteile und Zubehör LFOx1400(-ID) Verschleißteile und Zubehör Verschleißteile Beschreibung Modell Satz Austausch-Membranköpfe (3 Stück) Ox923 Wartungsmittel Elektrolytlösung Ox920 Reinigungslösung für Blei-Gegenelektrode Ox921 Schleiffolie SF300 Zubehörkasten, bestehend aus: OX 925 – 3 Austausch-Membranköpfen – Schleiffolie SF300 – Elektrolytlösung Ox920 – Reinigungslösung Ox921 Hinweis Weiteres Zubehör finden Sie im SI Analytics Katalog oder im Internet. - Seite 26 SI Analytics GmbH Postfach 2443 D-55014 Mainz Hattenbergstr. 10 D-55122 Mainz Telefon +49 (0) 61 31/66 5111 Telefax +49 (0) 61 31/66 5001 Email: support@ si-analytics.com Internet: www.si-analytics.com...
