Kicker ZX400.1 Benutzerhandbuch

Klasse-DMonoKanal, Modelle :
Herzlichen Glückwunsch zum
Kauf des KICKER
Bitte heben sie für Ihre Garantie den
Kassenzettel auf und tragen Sie die
Daten Ihres Einkaufs ein.
Installation . . . in drei Schritten 1, 2, 3
1. Einbau Der Kicker Verstärker muß ordnungsgemäß montiert werden. Die Kontrollen auf der
Vorderseite des Verstärkers müssen für die Justierung zugänglich sein. Stellen Sie sicher, daß sich
hinter der Fläche, an denen Sie die Schrauben befestigen nichts befindet. Sie benötigen einen Platz,
der mindestens 10cm für die Belüftung bietet. Sollte Ihr Wagen eine Klimaanlage haben, montieren Sie
den Verstärker im klimatisierten Teil des Wagens. Zur Installation bohren Sie 4 Löcher mit Hilfe eines
3mm Bohreisen und benutzen Sie dazu die mitgelieferten # 8 Schrauben.
2. Verkabelung Klemmen Sie die Autobatterie ab, um einen elektrischen Schock erhalten zu
vermeiden. Verbinden Sie das Erdungskabel mit dem Verstärker. Kürzen Sie das Erdungskabel auf
60cm und verbinden Sie es mit einem
lack-und rostbildungsfreien Teil der
Karosserie. Bringen Sie ein zusätzliches
Erdungskabel zwischen dem negativen
Batteriepol und der Karosserie an.
Verbinden Sie das Autoradio mit dem
Verstärker mit einem Paar gedrehter RCA
Kabel (Low Level). Benutzen Sie nur
Lautsprecherkabel (High Level), wenn das
Autoradio keinen RCA Ausgang hat.
Entweder bietet die Eingabemöglichkeit
ein RCA Ausgangssignal (Low Level),
welches an einen anderen Verstärker oder
an eine andere Komponente weitergeleitet
wird (P.A.S.T.). Halten Sie das RCA Kabel
von allen anderen Kabeln fern. Sollten sich die Kabel kreuzen, achten Sie darauf, daß dies im 90 Grad
Winkel erfolgt.
Installieren Sie eine Sicherung an dem Stromkabel zwischen der Batterie und dem Verstärker, wobei
der Abstand zur Batterie höchstens 45cm betragen sollte. Sollten Sie den Verstärker ausbauen, sollte
das Erdungskabel zuletzt entfernt werden. Gehen Sie in umgekehrter Reihenfolge zur Installation vor.
Bezüglich der Kabel richten Sie sich nach den Empfehlungen aus dem Schaubild.
ModellZX400.1
ModellZX750.1

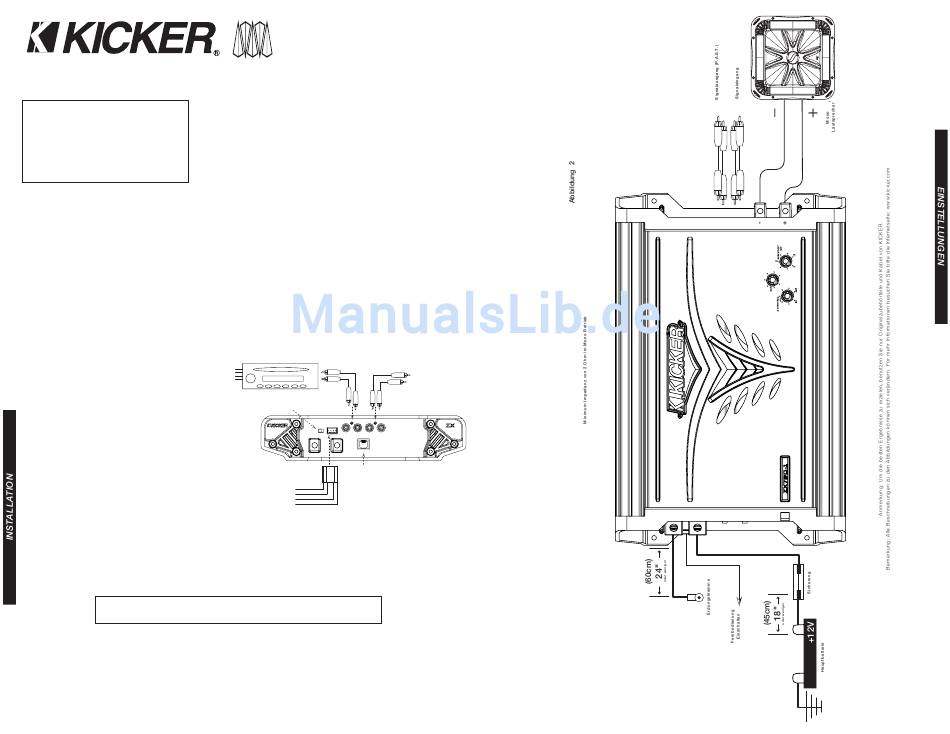

3. Einstellungen Die folgende Abbildung zeigt die geläufigste Einstellung für Ihren Kicker ZX Serie
Verstärker.
Betrieb von 1 Kanal (Mono) Die Verstärker der Serie ZX.1 sind geeignet mit einer minimum Impedanz
von 2 Ohm im Mono Betrieb zu laufen. Wenn Sie mehrfache Spulen benutzen, muss die
Nettoimpedanz von den Spulen gleich oder größere als 2 Ohme sein.
10
ZX.1SerieVerstärker
Benutzerhandbuch
ZX400.1 / ZX750.1
__________________________
Authorisierter KICKER Händler :
__________________________
Einkaufsdatum :
__________________________
Verstärker Modell Nummer :
__________________________
Verstärker Serien Nummer :
Benutzen Sie nur einen Typ Kabel für Ihren
Verstärker. RCA Kabel, oder Lautsprecherkabel
Lautsprecher
kabel (High
killers trk7"on Top"
Level SOURCE UNIT
Ausgang)
RCA Kabel
(Low Level)
Subsonic Filter
Eingang
Schalter
L R
HI-LEVEL
INPUT
+ - - +
ON OFF
SUB SONIC INPUT
+ -
Ausgang fuer die
Bassfernsteuerung
Links +
Lautsprecherkabel Links -
(High Level Eingang) Rechts -
Rechts +
Sicherung40A Strom-ErdungsKabel 4GA
Sicherung80A Strom-ErdungsKabel 4GA
ZX.1VERSTÄRKER
Abbildung 1
Signal Ausgang
(P.A.S.T.)
RCA Kabel
(Low Level)
Ausgang
L R
OUTPUT
REMOTE
BASS
11
