NeuLog Panda Gebrauchsanweisung

Multi-sensor
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

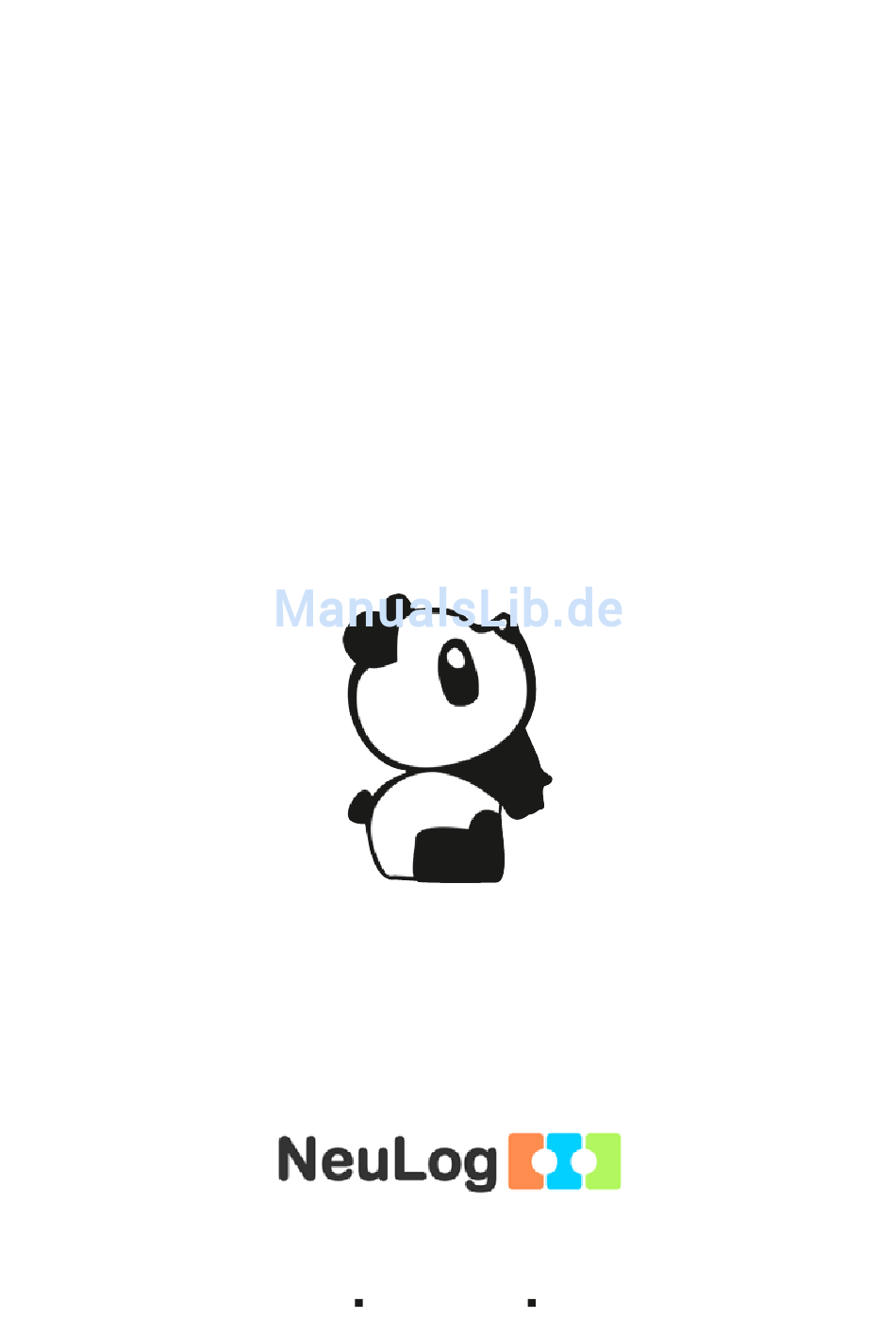

NeuLog Panda
Multi-Sensor
© Alle Rechte vorbehalten SES Ltd.
www.neulog.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NeuLog Panda

  • Seite 1 NeuLog Panda Multi-Sensor © Alle Rechte vorbehalten SES Ltd. www.neulog.com...
  • Seite 2 Gebrauchsanweisung NeuLog Panda Multi-Sensor Panda-1 Der Panda kann für wissenschaftliche Experimente verwendet werden, die folgende Parameter nutzen: Raumtemperatur, Licht, Luftdruck, Höhe ü. M., Geräusch, relative Luftfeuchtigkeit, Taupunkt, magnetische Felder und G-Beschleunigung. Panda wird benutzt für Datenerhebungen im Umweltbereich und für andere Experimente in Naturwissenschaft, Biologie, Physik und Chemie.
  • Seite 3 Mikro-Tesla (μT): SI-konforme Einheit für magnetische Flussdichte ƒ Winkelgrad (°) ƒ G-Beschleunigungs-Sensor: Meter pro Sekunde im Quadrat (m/s²): SI-konforme Einheit der Beschleunigung oder der Geschwindigkeitsänderung pro Zeiteinheit. Der Panda kann den G-Beschleunigungswert auf Null setzen, damit er als dynamischer Beschleunigungssensor verwendet werden kann. NeuLog Panda Multi-Sensor...

  • Seite 4: Mit Dem Sensor Werden Folgende Teile Geliefert

    0° bis 360° 16 bit 1° Beschleunigungssensor X Axis -20 bis 20 m/s² 16 bit 0,01 m/s² Y Axis -20 bis 20 m/s² 16 bit 0,01 m/s² Z Axis -20 bis 20 m/s² 16 bit 0,01 m/s² NeuLog Panda Multi-Sensor...
  • Seite 5 Der Panda kann mit bis zu 5 externen Sensoren gekoppelt werden. Diese sind nicht Teil des Panda-Pakets. Part No. Sensor NUL-201 Spannungssensor NUL-202 Stromsensor NUL-203 Temperatursensor NUL-204 Lichtsensor NUL-205 Sauerstoffsensor NUL-206 pH-Sensor NUL-208 Herzfrequenz- und Pulssensor NUL-209 Gabellichtschranke NUL-210 Drucksensor...

  • Seite 6: Eigenschaften Von Panda

    Die Philosophie hinter der Plug & Play-Technik von NeuLog basiert auf der Möglichkeit, dass jeder eingebaute Sensor seine eigenen Daten auf einem internen Speicherchip ablegen kann. Dies trifft auch auf den Panda zu. Diese Technologie erlaubt dem Multi-Sensor, die digitalen Daten in den korrekten wissenschaftlichen Einheiten zu speichern (z.
  • Seite 7 Temperatur: Im Panda ist als Thermistor ein variabler Widerstand eingebaut, der Temperatur- änderungen genau registriert. Der Widerstand steigt nicht linear mit abneh- mender Temperatur. Während der Kalibrierung generiert der interne Controller die Umwandlung vom Widerstand zur Temperatur. Licht: In der Hartplastikhülle liegt eine Photodiode, die mit den Photonen reagiert und freie Elektronen (Fotoelektronen) freisetzt.
  • Seite 8 Beschleunigung in eine digitale Form. Messungen machen mit NeuLog Panda Panda wird betrieben mit einer Firmware für die Durchführung von Experimen- ten und das Sammeln von Daten. Die Firmware ist speziell konzipiert für die Volkssschule, ist einzigartig, sehr einfach und intuitiv.
  • Seite 9 Im Modus Experimente aufzeichnen zeigt Panda die Werte von bis zu zwei Sensoren gleichzeitig. Panda zeichnet im Flashspeicher aber die Daten aller internen Sensoren auf (und, falls angeschlossen, auch der externen Sensoren). Diese Werte können jederzeit angezeigt werden. Anwendung Das Programm (für PC und Tablets) hat die gleichen Möglichkeiten wie die interne Panda-Software: 1.

  • Seite 10: Orientierung Des Magnetsensors

    Wenn die positive Seite nach Norden zeigt, sollte der Wert nahe bei 30 μT sein. Wenn die positive Seite nach Süden zeigt, sollte der Wert nahe bei -30 μT sein. Der Panda Magnetsensor kann Magnetfelder in drei verschiedenen Achsen messen. Die Figur zeigt die Achsen.

  • Seite 11: Benützung Von Panda Mit Wifi

    Ablauf (folgen Sie diesen Schritten unbedingt in der aufgeführten Reihenfolge) 1. Das WiFi-Modul muss ausgeschaltet sein (keinerlei Verbindung). 2. Nehmen Sie den Panda und drücken auf das Icon «Einstellungen» (rechte Bildschirmseite). 3. Schalten Sie das WiFi-Modul ein. 4. Verbinden Sie den Panda direkt mit dem WiFi-Modul (keine Kabel nötig).

  • Seite 12: Unterhalt Und Pflege

    Unterhalt und Pflege Tauchen Sie die Plastikhülle nie in irgendeine Flüssigkeit. Vermeiden Sie, dass Flüssigkeiten in das Panda-Gehäuse gelangen können. Nach Gebrauch fremdes Material vorsichtig vom Sensor abwischen. Bei Raumtemperatur und ausserhalb von direktem Sonnenlicht aufbewahren. Garantie Wir garantieren, den Sensor frei von Defekten in Material und Verarbeitung auszuliefern.
