Inhaltszusammenfassung für Nikon WR-1

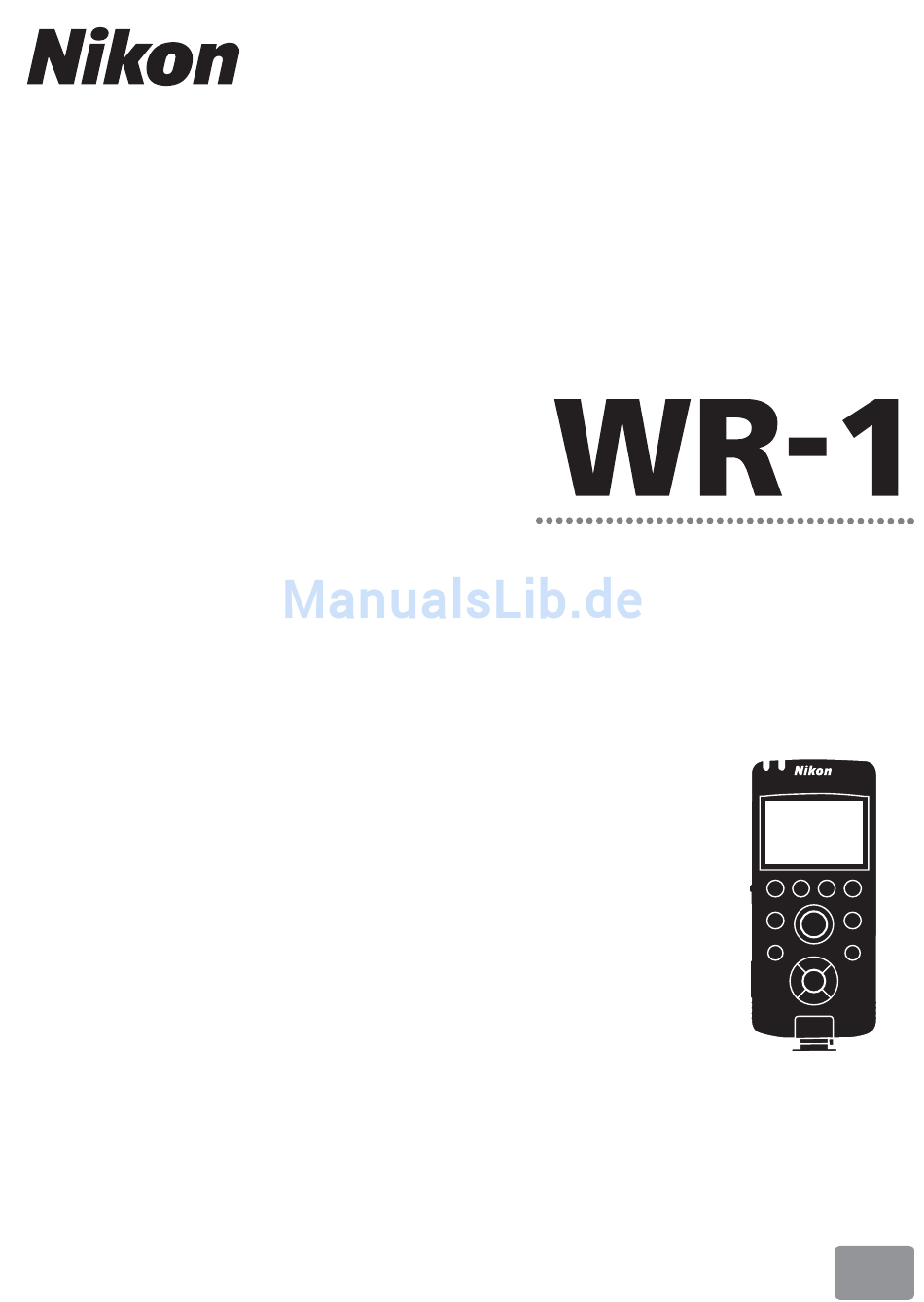

- Seite 1 Funkfernsteuerung Benutzerhandbuch...
- Seite 2 Vielen Dank für den Kauf der Funkfernsteuerung WR-1. Bevor Sie dieses Produkt einsetzen, sollten Sie sowohl diese Bedienungsanleitung als auch die mit Ihrer Kamera mitgelieferte Dokumentation lesen. Bewah- ren Sie die Unterlagen dort auf, wo alle Benutzer Zugang dazu haben.
- Seite 3 13). Gruppen: Teilen Sie die ferngesteu- erten Kameras in Gruppen ein und steuern Sie jede Gruppe separat an 14). WR-R10/WR-T10: Die WR-1 kann zusam- men mit Geräten vom Typ WR-R10 (als Empfänger) und mit einem WR-T10 (Sender) benutzt werden 15).
-
Seite 4: Vorschriften Für Kabellose Geräte
(DoC) für unsere Produkte folgenden Ländern und kann in anderen entsprechend der R&TTE-Richtlinie kann Zuständigkeitsbereichen nicht verwen- auf der folgenden Website eingesehen det werden. Nikon übernimmt keinerlei werden: Verantwortung für die Verwendung http://imaging.nikon.com/support/pdf/ dieses Geräts in einem anderen als den DoC_WR-1.pdf... -
Seite 5: Für Ihre Sicherheit
Für Ihre Sicherheit Für Ihre Sicherheit Bitte lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Sie Ihr Nikon-Produkt in Betrieb nehmen, um Schäden am Produkt zu vermeiden oder einer möglichen Verletzung vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griff bereit, die dieses Produkt benutzen werden. - Seite 6 A Folgen Sie den Anweisungen von Krankenhaus- oder Flugzeugpersonal. Dieses Produkt gibt Hochfrequenzstrahlung ab, die sich störend auf medizinische Geräte oder Naviga- tionsgeräte auswirken kann. Schalten Sie das Gerät beim Starten und Landen eines Flugzeugs sowie nach Anweisungen des Flugzeug- und Krankenhauspersonals ab. A Vorsicht im Umgang mit Batterien.
-
Seite 7: Hinweise
Nikon weder vollständig noch teilweise vervielfältigt, übertragen, transkribiert, in einem Datenabfragesystem gespeichert oder übersetzt werden. • Nikon behält sich das Recht vor, die in diesem Handbuch beschriebenen technischen Daten der Hardware und Software jederzeit und ohne Vorankündigung zu ändern. • Nikon übernimmt keine Haftung für Schäden, die durch den unsachgemäßen Gebrauch des Produkts entstehen. -
Seite 8: Inhaltsverzeichnis
Wesentliche Funktionen ....................i Vorschriften für kabellose Geräte ................ii Für Ihre Sicherheit ......................iii Hinweise ..........................v Einführung Einführung Die WR-1 in der Übersicht .....................1 Das Display .........................2 Einsetzen der Batterien Einsetzen der Batterien Anschließen des WR-1 Anschließen des WR-1 Verwenden des WR-1: Grundlagen Verwenden des WR-1: Grundlagen Schritt 1: Stellen Sie die Tx/Rx/OFF-Schalter ein ...........8... - Seite 9 Menüs Menüs Verwenden der Menüs ....................17 SPECIAL (Extrafunktionen) ..................18 Intervallaufnahmen ....................18 Auslösedauer......................20 Relais ..........................21 Auslöseverzögerung....................22 ID-Modus .......................... 23 Anzeigen und Ändern von Kameraeinstellungen (nur D7100) Anzeigen und Ändern von Kameraeinstellungen (nur D7100) Lösungen für Probleme Lösungen für Probleme Technische Daten Technische Daten...
- Seite 10 Auf diesen Webseiten erhalten Sie aktuelle Produktinformationen, Tipps und Antworten auf häufi g gestellte Fragen (FAQ) sowie allgemeine Informationen zu Fotografi e und digitaler Bildverarbeitung. Ergänzende Informationen erhalten Sie bei der Nikon-Vertretung in Ihrer Nähe. Kon- taktinformationen fi nden Sie unter folgender Internetadresse: http://imaging.nikon.com/...
-
Seite 11: Einführung

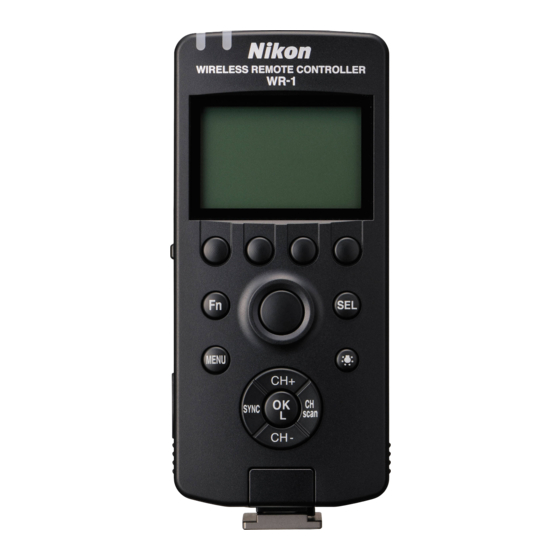

Einführung Einführung Dieser Abschnitt gibt einen Überblick über Bedienelemente und Anzeigen. Die WR-1 in der Übersicht Die WR-1 in der Übersicht Die Nummer nach dem Bindestrich im Batteriefach ist die Seriennummer des Produkts. LED (rot/grün) ..........9 Abdeckung für 10-pol. Anschluss ...6 10-poliger Anschluss ......6... -
Seite 12: Das Display
Das Display Das Display 3 4 5 6 Tx/Rx/OFF-Schalter steht auf Tx (Sender) 3 4 5 6 Tx/Rx/OFF-Schalter steht auf Rx (Empfänger) Beschreibung Beschreibung Wenn der Tx/Rx/OFF-Schalter auf Tx steht, erscheint a und das Gerät arbeitet als Sender; wenn der Schalter auf Rx steht, erscheint b und das Gerät arbeitet als Empfänger. - Seite 13 Beschreibung Beschreibung Momentaner Kanal. Die letzten drei Stellen der Geräte-Seriennummer (oder die momen- 1, 23 tane Gerätenummer von #01 bis #20, falls das Gerät mittels Geräte-ID zugeordnet wurde). Die letzten drei Stellen der Geräte-Seriennummer des gewählten Emp- fängers in jeder Gruppe (oder die momentane Gerätenummer, falls das Gerät mittels Geräte-ID zugeordnet wurde).
-
Seite 14: Einsetzen Der Batterien
Einsetzen der Batterien Einsetzen der Batterien Die WR-1 wird mit zwei Alkali-Mangan-Batterien oder Nickel-Metallhy- drid-Akkus (NiMH) betrieben (Mignonzellen, Größe AA). Legen Sie die Batterien bzw. Akkus folgendermaßen ein: Öff nen Sie die Batteriefach-Abdeckung. Entriegeln und öff nen Sie die Batteriefach- Abdeckung. -
Seite 15: Sie Im Battery (Batterie)-Menü
A An Kameras angeschlossene Geräte Beim Anschluss an eine Kamera ( 6) erfolgt die Stromversorgung der Funkfernsteuerung WR-1 durch die Kamera; Batterien sind nicht erforder- lich. A Standby-Modus Wenn in der für STBY p ( 16) gewählten Zeit keine Bedienschritte ausgeführt werden, gehen die Sender in den Standby-Modus und... -
Seite 16: Anschließen Des Wr
Anschließen des WR-1 Anschließen des WR-1 Verbinden Sie die Geräte mit den zu steuernden Kameras. Öff nen Sie die Abdeckung für den 10-poligen Anschluss. Öff nen Sie die Anschluss-Abdeckung wie dargestellt. 10-poliger Anschluss Schließen Sie das mitgelieferte Kabel für den 10-poligen An- schluss oder den Zubehöranschluss an. - Seite 17 Nachdem das Gerät angebracht wurde, kann der Winkel wie rechts abgebildet verstellt werden. Um die WR-1 wieder abzunehmen, stellen Sie das Gerät wie in Abbil- dung 1 oder 2 dargestellt ein. Drücken Sie dann die Entriegelung ( und ziehen Sie das Gerät aus dem Zubehörschuh ( ).
-
Seite 18: Verwenden Des Wr-1: Grundlagen
Verwenden des WR-1: Grundlagen Die folgende Anleitung beschreibt, wie eine einzelne Kamera gesteuert wird, wenn zwei Geräte vom Typ WR-1 benutzt werden. Das eine Gerät arbeitet dabei als Sender und das andere als Empfänger. Schritt 1: Stellen Sie die Tx/Rx/OFF-Schalter ein... -
Seite 19: Schritt 3: Führen Sie Ein Pairing (Zuordnen) Der Geräte Durch
Schritt 3: Führen Sie ein Pairing (Zuordnen) der Geräte durch Schritt 3: Führen Sie ein Pairing (Zuordnen) der Geräte durch Um die Geräte zu »pairen« (Paare zu bilden), gehen Sie wie folgt vor. Es kann kein Pairing bei unterschiedlichen Kanaleinstellungen der Geräte durchgeführt werden. -
Seite 20: Schritt 4: Gruppieren Sie Die Geräte
Schritt 4: Gruppieren Sie die Geräte Schritt 4: Gruppieren Sie die Geräte Jeder Empfänger kann einer der vier Gruppen (A, B, C und D) zugeord- net werden. Ein Sender kann dann die verschiedenen Gruppen separat steuern, indem vor der Betätigung der Bedien elemente des Senders die entsprechende Gruppe ausgewählt wird. - Seite 21 A Löschen von Pairing-Daten Durch das Wählen von DELETE (Löschen) im PAIRING (Zuordnen)-Menü werden die Geräte aufgelistet, mit denen die WR-1 »gepairt« ist. Sie sind an den letzten drei Stellen ihrer Seriennummer erkennbar. Markieren Sie ein Gerät und drücken Sie z. Ein Bestätigungsdialog erscheint; markie- ren Sie YES (Ja) und drücken Sie z, um die Pairing-Daten für das gewähl-...
-
Seite 22: Mehrere Kameras Steuern
Mehrere Kameras steuern Mehrere Kameras steuern In diesem Abschnitt wird beschrieben, wie mehrere Empfänger ge- nutzt werden können, um mehr als eine Kamera auf einmal zu steuern. Gleichzeitiges Auslösen Gleichzeitiges Auslösen Wenn der Sender und die Empfänger auf demselben Kanal ( 8) und in derselben Gruppe ( 10) »gepairt«... -
Seite 23: Synchronisiertes Auslösen
Synchronisiertes Auslösen Synchronisiertes Auslösen Um die Auslösung einer oder mehrerer Kameras mit dem Auslöser einer Master-Kamera zu synchronisieren, bringen Sie die Empfänger an den Kameras und den Sender an der Master-Kamera an. Die Master- Kamera muss mit einem 10-poligen Anschluss ausgestattet sein. Verbinden Sie die Fernsteuerungen. -
Seite 24: Gruppen
Gruppen Gruppen Fernauszulösende Kameras können in bis zu vier Gruppen (A, B, C und D) aufgeteilt werden. Die Kameras in jeder Gruppe können separat ge- steuert werden, indem vor dem Drücken des Auslösers die gewünschte Gruppe mittels der Gruppentasten am Sender ausgewählt wird. A Gruppengröße Der Sender zeigt die Anzahl der Empfänger in der jeweiligen Gruppe. -
Seite 25: Funkfernsteuerungen Wr-R10/Wr-T10
Geräte vom Typ WR-1 müssen sich im Pairing-Modus befi nden, bevor sie den Funkfernsteuerungen WR-R10 oder WR-T10 zugeordnet werden können. Das Pairing der WR-1 erfolgt wie auf Seite 9 beschrieben, wo- hingegen Sie die Anweisungen für die WR-R10/WR-T10 in der mit den Geräten mitgelieferten Anleitung fi... -
Seite 26: Menüs
Menüs Menüs Die Menüs enthalten die unten aufgelisteten Menüpunkte. Um die Menüs anzuzeigen, drü- cken Sie die MENU-Taste. Menüpunkt Menüpunkt Beschreibung Beschreibung LINK MODE Wählen Sie, ob eine Verbindung zu anderen Geräten via Pairing (Verbindungs- oder ID hergestellt werden soll. modus) BODY NO. -
Seite 27: Verwenden Der Menüs
Menüpunkt Menüpunkt Beschreibung Beschreibung BATTERY Um die Genauigkeit der Batteriezustand-Anzeige sicherzustellen, (Batterie) wählen Sie die Option, die dem Zellentyp im Gerät entspricht. Wählen Sie LR6 (Alkali-Mangan-Batterie) oder HR6 (NiMH- Akku). SPECIAL Verwenden Sie den Sender für Intervallaufnahmen (INT; (Extrafunktio- oder wählen Sie die Auslösedauer am Sender (RHT; 20) oder nen) konfi... -
Seite 28: Special (Extrafunktionen)
SPECIAL (Extrafunktionen) SPECIAL (Extrafunktionen) Das SPECIAL (Extrafunktionen)-Menü wird verwendet, um Sender für Intervallaufnahmen zu konfi gurieren, um die maximale Dauer für Langzeitaufnahmen zu wählen oder um Empfänger als Relais zu kon- fi gurieren, die Befehle vom Sender an einen zweiten Empfänger wei- terleiten. - Seite 29 Wählen Sie die Anzahl der Aufnahmen. Markieren Sie NUM OF SHOTS (Anzahl der Aufnahmen) und drücken Sie . Die rechts abgebildete Eingabemöglichkeit erscheint; drücken Sie oder , um die Anzahl der Auf- nahmen zu wählen. Drücken Sie z, um zum Intervallaufnahmen-Menü...
-
Seite 30: Auslösedauer
Auslösedauer Wählen Sie, wie die gesteuerten Kameras reagieren sollen, wenn der Auslöser des Senders vollständig gedrückt gehalten wird. • TIME (Langzeitbelichtung): Der Auslöser am Sender kann für Lang- zeitbelichtungen genutzt werden; die Aufnahme endet automatisch nach der ausgewählten Zeit. • SINGLE SHOOT (Einzelaufnahme): Nur ein Bild wird aufgenommen, unabhängig davon, wie lange die Taste gedrückt wird. -
Seite 31: Relais
Relais Empfänger können so konfi guriert werden, dass sie die Befehle des Senders an andere Empfänger weitergeben. Dadurch wird die Reich- weite des Senders vergrößert und es ist möglich, Signale um Hinder- nisse herum zu senden. Sender Relais Empfänger Konfi gurieren Sie das Relais. An dem Gerät, das als Relais fungieren soll, schieben Sie den Tx/Rx/OFF-Schalter auf Rx. -
Seite 32: Auslöseverzögerung
Auslöseverzögerung Wählen Sie, wie lange ein Empfänger mit der Auslösung wartet, nach- dem der Auslöser des Senders vollständig heruntergedrückt wurde. Für verschiedene Empfänger können verschiedene Verzögerungszeiten eingestellt werden. Dies erlaubt es mit einem einzigen Sender, die Auslösung für eine Reihe von Kameras zeitlich zu staff eln. Wählen Sie SPECIAL (Extrafunktionen) am Empfänger. -
Seite 33: Id-Modus
ID-Modus Geräte automatisch mit anderen Geräten gleichen Namens verbunden. Beachten Sie, dass der ID-Modus nur mit Geräten vom Typ WR-1 verfügbar ist; für die Verbindung mit den Funkfernsteue- rungen WR-R10/WR-T10 muss Pairing angewendet werden. Wählen Sie den ID-Modus aus. -
Seite 34: Anzeigen Und Ändern Von Kameraeinstellungen (Nur D7100)
Anzeigen und Ändern von Kameraeinstellungen (nur D7100) Anzeigen und Ändern von Kameraeinstellungen (nur D7100) Wenn Empfänger am Kameramodell D7100 angebracht sind, können Kameraeinstellungen auf dem Display des Senders angezeigt und verändert werden. Zeigen Sie die Geräteliste an. Drücken Sie die SEL-Taste am Sender, um die Liste der Kameras anzuzeigen, an denen gegenwärtig Empfänger angeschlossen sind. - Seite 35 A Empfängerstatus Der Status der Empfänger, die an D7100-Kameras angeschlossen sind, wird folgendermaßen ange- zeigt: • g (Foto-Modus): Der Auslöser am Sender kann genutzt werden, um Fotos aufzunehmen. • h (Film-Modus): Der Auslöser am Sender kann genutzt werden, um eine Filmaufnahme zu beginnen und zu beenden. REC blinkt während der Aufnahme.
-
Seite 36: Lösungen Für Probleme
Wenn der Sender nicht erscheint, ordnen Sie die Geräte wie auf Seite 9 be- schrieben einander zu. • Wenn ID (nur mit Fernsteuerungen WR-1) als LINK MODE (Verbindungsmodus) ausgewählt ist, überprüfen Sie, ob alle Geräte denselben Namen haben ( 23). - Seite 37 Geräte, die nicht benötigt werden; wenn Sie eine Kamera in der Tasche oder am Trageriemen mit angeschlossener WR-1 transportieren, besteht das Risiko, dass die Kamera oder die WR-1 bei einem starken Schlag, einem Sturz oder Erschütterungen beschädigt wird. • Sender- und Kamera-Auslöser können nicht verwendet werden, wenn an anderen Kameras als der D7100 als Aufnahmebetriebsart die Fern- auslösung (mit ML-L3) ausgewählt ist.
-
Seite 38: Technische Daten
5 (2,425 GHz), 6 (2,430 GHz), 7 (2,435 GHz), 8 (2,440 GHz), 9 (2,445 GHz), 10 (2,450 GHz), 11 (2,455 GHz), 12 (2,460 GHz), 13 (2,465 GHz), 14 (2,470 GHz) und 15 (2,475 GHz) Die Reichweite zwischen WR-1 Geräten in einer Höhe von ca. Reichweite Reichweite... - Seite 40 Die Vervielfältigung dieses Handbuchs, auch der auszugsweise Nachdruck (mit Ausnahme kurzer Zitate in Fachartikeln), ist nur mit ausdrücklicher schriftlicher Genehmigung der NIKON CORPORATION gestattet. AMA15317 Gedruckt in Europa SB3B01(12) 6MBJ0912-01...
