Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Netzgerätes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Die Ausgangsspannung ist stufenlos regulierbar.
Das Gerät ist stabilisiert und kurzschlussfest und
strombegrenzt.
Ideal zum Gebrauch in Laboren, Schulen oder
Ausbildungsstätten.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
•
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung

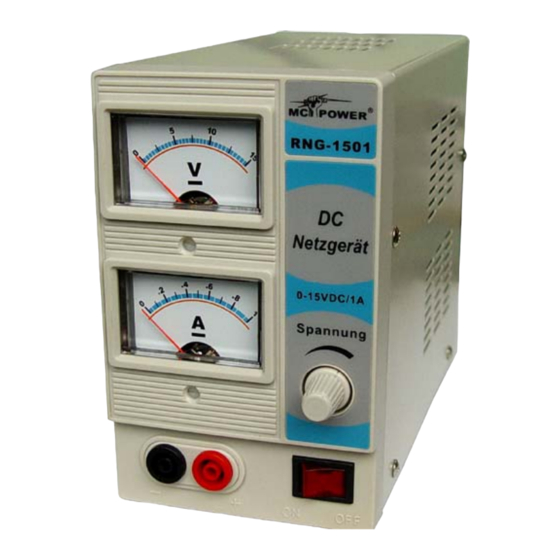

Regelbares Labornatzgerät „RNG-1501"
Technische Daten:
Gewicht
1.1 kg
:
Maße (H*B*T): 139*85*220 mm
Betrieb: AC 230 V ~ 50 Hz
Ausgangsspannung: 0 – 15 V (regelbar)
Ausgangsstrom: 1 A
Verbrauchsleistung: 15 W
Stabilität: < 0.01 % + 2 mV
Restwelligkeit: < 1 mV
Funktionsumgebung: (0 – 40) °C & max. 80% RH
542-038
Werbung
Inhaltszusammenfassung für WJG RNG-1501
- Seite 1 Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. • Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 2: Betrieb
Stellen Sie die gewünschte Ausgangsspannung mit Hilfe von SPANNUNG ein. Die jeweils aktuellen Werte kann man auf den Displays ablesen. • Schließen Sie den gewünschten Verbraucher an die Anschlussterminals AUSGANG + und AUSGANG – P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 3 Der Ausgangsstrom kann an jedem Netzgerät individuell eingestellt werden. Die Stromstärkenwerte aller verbundenen Geräte addieren sich. • Der gewünschten Verbraucher wird nun mit dem Terminal - des ersten und dem Terminal + des letzten Netzgerätes verbunden. P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 4: Technical Specifications
Please dispose packaging materials properly and do not let play children with it. • The device itself is no toy either. Do not let children play with it too. P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... -
Seite 5: Operation
Adjust the desired output voltage and the desired output current with the help of SPANNUNG. Each effective value is shown on the displays. • Connect the desired consumer load to the terminals AUSGANG + and AUSGANG –. P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 6 • The desired load must be connected to the terminal – of the first and to the terminal + of the last power supply. P2010 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
