Finhol Auto Bass Bundle Betriebsanleitung

Betriebsanleitung
® ®
Finhol Auto Bass
Herzlichen Glückwunsch und vielen Dank dafür, dass Sie sich für-
ein Produkt von FINHOL entschieden haben.
FINHOL legt bei seinen Produkten die höchsten Standards
an. Alle FINHOL Produkte werden vor der Auslieferung
unserer strengen Qualitätskontrolle unterzogen.
Der Finhol® Auto Bass® ist ein intelligentes Gerät, welches in
Echtzeit das Akkord-Signal einer Stahlsaiten-Akustik-Gitarre mit
eingebautem Pickup-System mit Vorverstärker analysiert und
den passenden Basston automatisch erzeugt. Bei den Basstönen
handelt es sich um hochwertige Fender® Jazz Bass® Samples.
Das Gerät ist für „Strumming" von Offenen & Barre-Akkorden
ausgelegt, allerdings dürfen nur die Akkord Relevanten richtigen
Saiten angeschlagen werden, da es sonst zu Fehlerkennungen
kommen kann.
Damit der Auto Bass® die gespielten Akkorde erkennen kann,
muss die Gitarre gestimmt sein, der Lautstärke-Regler auf Maxi-
mum stehen, die Klangregelung neutral eingestellt sein und der
Tonart-Wahlschalter auf die richtige Tonart eingestellt werden.
Um diese Einstellung vorzunehmen muss man wissen in welcher
Tonart man spielt. Falls Sie die Tonart des Songs den Sie spielen
wollen nicht wissen, steht Ihnen hier ein kostenloses Online-Tool
zur Verfügung.
Der Basston wird durch Betätigen der Kick Box® Basic ausgelöst.
Das Signal des Pickup-Systems, sowie das erzeugte Bass-Signal,
stehen über 2 getrennte Ausgänge zur Verfügung.
Zusätzlich kann das Triggersignal der Kick Box® Basic über einen
separaten Ausgang zur Steuerung des Finhol® Auto Stomp® Pla-
yers, oder auch des Finhol® Stompcon® Stompbox-Converters
genutzt werden.
Die zugrundeliegende CSA Technology „Cord Spectral Analysis
Technology" ist zum Patent angemeldet.

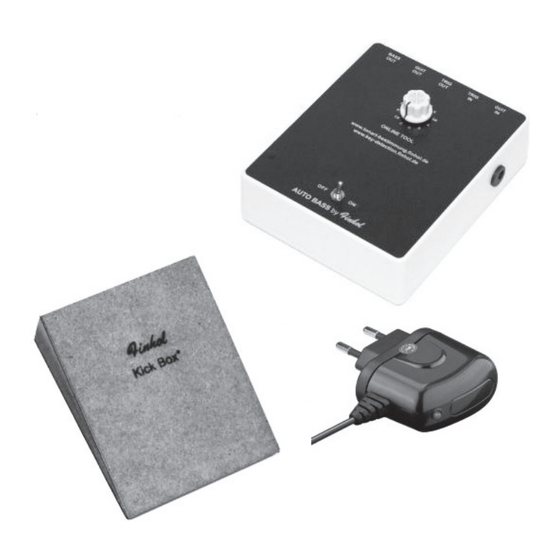

Das Bundle besteht aus dem Finhol® Auto Bass®, der Finhol®
Kick Box® Basic, sowie dem passenden Netzteil.
Bundle
Technische Daten Auto Bass®
• Autostart: System benötigt ca. 45 sec. zum hochfahren
• Tonart-Wahlschalter: 12 Tonarten
• Online Tool: www.tonart-bestimmung.finhol.de
• Kippschalter: Bass On / Off
• Mikroprozessor gesteuert
• Echtsampleplay
• Alu Druckgussgehäuse (145x120x40 mm)
• Gewicht ca. 520 gr.
• Inputbuchse Gitarre: 6,3 mm unsymmetrisch
• Inputbuchse Kick Box® Basic: 6,3 mm unsymmetrisch
• Outputbuchse Gitarre: 6,3 mm unsymmetrisch
• Outputbuchse Bass: 6,3 mm unsymmetrisch
• Outputbuchse Kick Box® Basic: 6,3 mm unsymmetrisch
• DC Buchse: für 5 V Netzteil (- Pin / + Aussen)
• CE, ROHS, Made in Germany
Technische Daten Kick Box® Basic
• Dynamische Mikrofonkapsel
• Impedanz 600 Ohm
• Nussbaum massiv (150x120x40 mm)
• Gewicht ca. 220 gr.
• Antirutschbelag
• Outputbuchse 6,3 mm unsymmetrisch
• CE, ROHS, Made in Germany
Technische Daten Netzteil
• 5 Volt DC
• Leistung 1.200 mA
• Stecker: 5,5 mm / 2,1 mm
• Polarität: (- Pin + Aussen)
• Schaltnetzteiltechnologie
Liste der spielbaren Akkorde bezogen auf die Tonart:
C - Am
C, Dm, D, Em, E, F, Fm, G, Am, A, H-, Hm
C# - Bm
C#, D#m, D#, Fm, F, F#, F#m, G#, Bm, B, C-, Cm
D - Hm
D, Em, E, F#m, F#, G, Gm, A, Hm, H, C#-, C#m
D# - Cm
D#, Fm, F, Gm, G, G#, G#m, B, Cm, C, D-, Dm
E - C#m
E, F#m, F#, G#m, G#, A, Am, H, C#m, C#, D#-, D#m
F - Dm
F, Gm, G, Am, A, B, Bm, C, Dm, D, E-, Em
F# - D#m
F#, G#m, G#, Bm, B, H, Hm, C#, D#m, D#, F-, Fm
G - Em
G, Am, A, Hm, H, C, Cm, D, Em, E, F#-, F#m
G# - Fm
G#, Bm, B, Cm, C, C#, C#m, D#, Fm, F, G-, Gm
A - F#m
A, Hm, H, C#m, C#, D, Dm, E, F#m, F#, G#-, G#m
B - Gm
B, Cm, C, Dm, D, D#, D#m, F, Gm, G, A-, Am
H - G#m
H, C#m, C#, D#m, D#, E, Em, F#, G#m, G#, B-, Bm
Warnhinweise!
Verwahren Sie das Produkt an einem Ort, der weder übermäßig trocken
noch übermäßig feucht ist, und, da die Temperatur die Luftfeuchtigkeit
beeinflusst, weder übermäßig heiß noch übermäßig kalt ist.
Zerlegen sie das Produkt nicht und versuchen Sie nicht selbst Repara-
turen auszuführen. Verwahren Sie das Produkt zu ihrem Schutz immer
in einem Koffer oder Gigbag.
