Inhaltszusammenfassung für Opel RCA 300

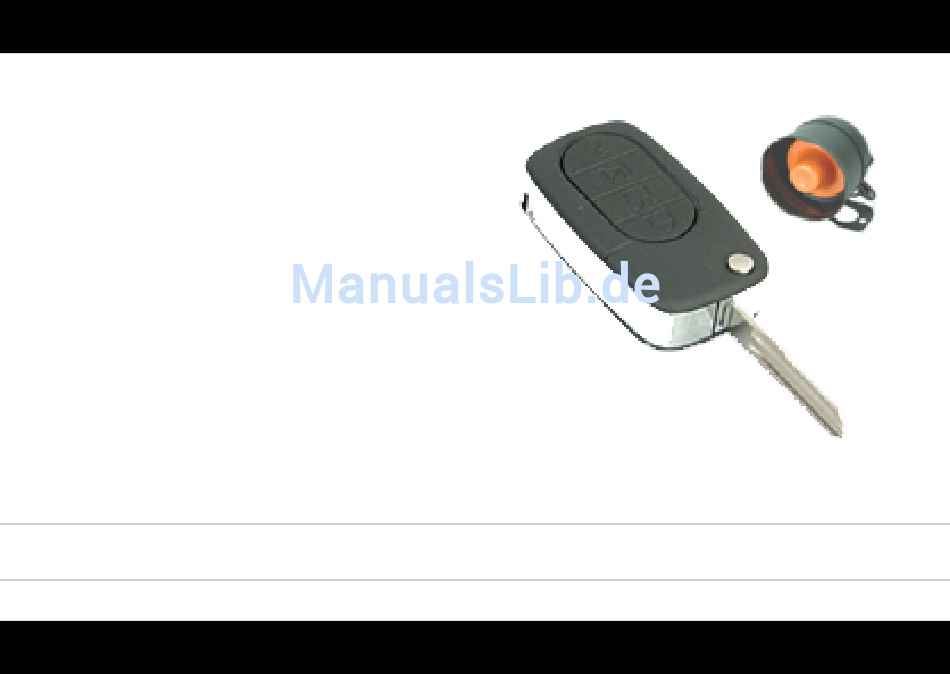

- Seite 1 RCA 300 Auto Alarmanlage & Funkfernbedienung mit blinkeransteuerung Installations-Anleitung Opel...
- Seite 2 Gewährleistung / Garantie Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes eine Garantie von 2 Jahren. Die Funktion und Haltbarkeit der ZV-Steuereinheit hängt zum großen Teil von einem fachgerechten Einbau ab. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständ- licherweise keine Gewährleistung übernehmen.
-
Seite 3: Empfänger
Empfänger Nur bei Typ 1!!! Orange Wenn der Impuls zum Öffnen oder Schließen nicht reicht, bitte Weiss den Jumper im Innern (Empfänger Gelb Zentralverriegelung öffnen) auf 4 Sek. umstellen. Orange/Schwarz Typ 1 bis Typ 8 Weiss/Schwarz Gelb/Schwarz Gelb Schlüssel An (Position am Zündschloss) Schwarz ... -
Seite 4: Typ 1: Pneumatisch Gesteuert
Typ 1: Pneumatisch gesteuert Fahrertür ORANGE Schließen WEIß Fahrzeugleitung GELB durchtrennen Empfänger Öffnen ORANGE / SCHWARZ WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Pumpe MASSE 4/30... -
Seite 5: Typ 2: Masse Gesteuert
Typ 2: Masse gesteuert Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 5/30... -
Seite 6: Typ 3: Plus Gesteuert
Typ 3: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Isolieren, wird nicht benötigt 6/30... -
Seite 7: Typ 4: Plus Gesteuert
Typ 4: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Kabel durchtrennen 7/30... -
Seite 8: Typ 5: Plus Gesteuert (Pin)
Typ 5: Plus gesteuert (Pin) ORANGE Schließen ZV-Modul WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ Isolieren, wird nicht benötigt 8/30... -
Seite 9: Typ 6: Masse Gesteuert (Mit Widerstand)
Typ 6: Masse gesteuert (mit Widerstand) Fahrertür ORANGE Schließen WEIß GELB Widerstand Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 9/30... - Seite 10 Typ 7 Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 10/30...
-
Seite 11: Typ 8: Plus Gesteuert (Stellmotor)
Typ 8: Plus gesteuert (Stellmotor) Stellmotor ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ i.d.R. BLAU Öffnen i.d.R. GRÜN WEIß / SCHWARZ + 12 V GELB / SCHWARZ MASSE 11/30... - Seite 12 Opel Modell Baujahr Code 91-> Astra KABELFARBE / POSITION Blinker links braun-weiss Blinker rechts braun-rot Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 13 Opel Modell Baujahr Code 91-97 Astra F KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss oder rot-weiss ZV schließen braun-rot oder rot-blau Anschlußort...
- Seite 14 Opel Modell Baujahr Code ->99 Astra G KABELFARBE / POSITION Blinker links weiss-schwarz Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort...
- Seite 15 Opel Modell Baujahr Code 98-> AstraDi KABELFARBE / POSITION Blinker links weiss-schwarz Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rot-weiss ZV schließen rot-blau Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 16 Opel Modell Baujahr Code 90-> Calibra KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 17 Opel Modell Baujahr Code 93-> Corsa KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 18 Opel Modell Baujahr Code 93-97 Corsa B KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts schwarz-grün Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort...
- Seite 19 Opel Modell Baujahr Code 97-> Corsa Di KABELFARBE / POSITION Blinker links weiss-schwarz Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort...
- Seite 20 Opel Modell Baujahr Code 93-> Frontera KABELFARBE / POSITION Blinker links grün-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 21 Opel Modell Baujahr Code 87-91 Kadett E KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts schwarz-grün Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort...
- Seite 22 Opel Modell Baujahr Code 93-> Monterey KABELFARBE / POSITION Blinker links grün-schwarz Blinker rechts grün-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen grün-schwarz-silber ZV schließen grün-silber Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 23 Opel Modell Baujahr Code 87-> Monza GSE KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts schwarz-grün Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen grün Anschlußort...
- Seite 24 Opel Modell Baujahr Code 90-> Omega KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts schwarz-grün Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 25 Opel Modell Baujahr Code 94-> Omega KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts schwarz-grün Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rot-weiss oder schwarz-rot ZV schließen braun-rot oder schwarz-gelb Anschlußort...
- Seite 26 Opel Modell Baujahr Code ->2002 Safira KABELFARBE / POSITION Blinker links 0.75 schwarz-grün Blinker rechts 0.75 schwarz-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen 0.5 rot-weiss ZV schließen 0.5 rot-blau...
- Seite 27 Opel Modell Baujahr Code 96-> Sintra KABELFARBE / POSITION Blinker links blau Blinker rechts blau Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 3 ZV öffnen orange-schwarz ZV schließen rot-schwarz Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 28 Opel Modell Baujahr Code 94-> Tigra KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 29 Opel Modell Baujahr Code ->95 Vectra A KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen braun-weiss ZV schließen braun-rot Anschlußort...
- Seite 30 Opel Modell Baujahr Code 95-> Vectra B KABELFARBE / POSITION Blinker links schwarz-weiss Blinker rechts grün-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen rot-weiss ZV schließen blau-rot Anschlußort...
