Gehäuseteile
Liste der Kleinteile
Summer (1)
USB 3.0-zu-USB
2.0-Konverter (1)
Kabelbinder (2)
Karton (1)
für Ersatzteile
Rändelschraube (4)
für optisches Laufwerk
Anleitung zum Öffnen der linken und
rechten Seitenwände
Entfernen Sie vier
Schieben Sie die Seitenwand
Rändelschrauben.
nach hinten, um sie zu lösen.
Motherboard-Installation
Entfernen Sie sieben Rändelschrauben, um die
Festplatten-Plattform zu lösen.
Installation einer 3.5-Zoll-Festplatte
Befestigen Sie Schrauben mit
vibrationsdämpfenden
Gummiringen an der 3.5-Zoll-
Festplatte.

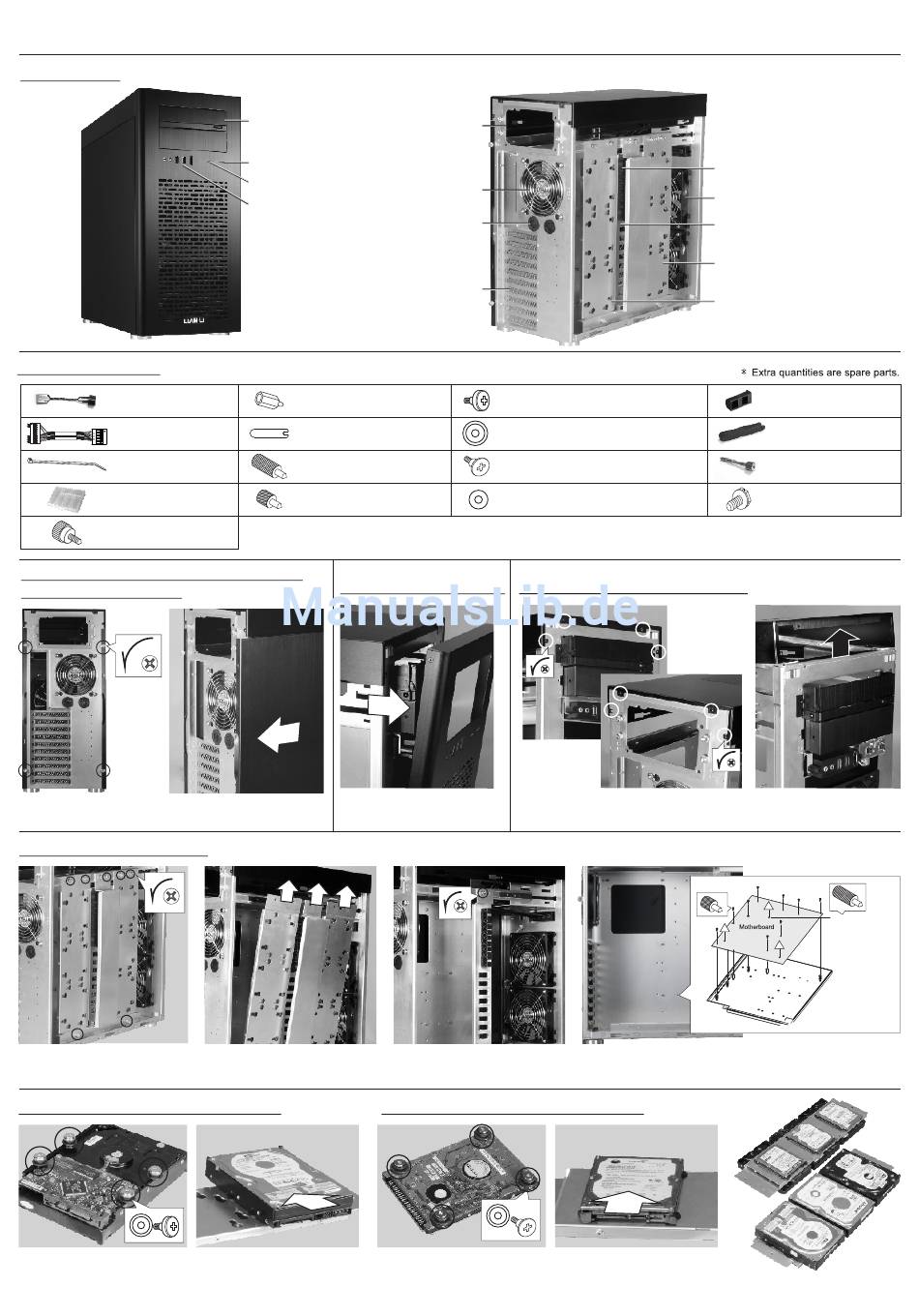

Installationsanleitung
5.25-Zoll-Blende
Netzschalter
Reset-Schalter
Multimediaanschlüsse
Abstandsbolzen (4) für
Motherboard (Ersatzteile)
Schraubendreher (1)
für Motherboard-Montage
Längere Rändelschraube (3)
für Motherboard-Befestigung
Kürzere Rändelschraube (9)
für Motherboard-Befestigung
Vorderseite entfernen
Ziehen Sie die Vorderseite zu
sich hin.
Schieben Sie die Festplatte in
die Löcher der Festplatten-
Plattform hinein.
Abnehmbares
PSU-Einbauteil
120 mm Lüfter
Gummitüllen für
Schläuche der
Flüssigkeitskühlung
Belüftungslöcher in
PCI-Steckplätzen
Rändelschraube (24)
für 3.5-Zoll-Festplatte
Vibrationsdämpfende Gummiringe
(48) für 2.5-Zoll- & 3.5-Zoll-Festplatten
M3x9.5 Schrauben für 2.5-Zoll-
Festplatte & optisches Laufwerk (32)
Vibrationsdämpfende Gummiringe
für optisches Laufwerk (8)
Abnehmbare obere Abdeckung
Lösen Sie acht Schrauben, um die obere
Abdeckung zu lösen.
Entfernen Sie die Rändelschraube,
um die Grafikkartenauflage zu lösen.
Installation einer 2.5-Zoll-Festplatte
Befestigen Sie Schrauben mit
vibrationsdämpfenden
Gummiringen an der 3.5-Zoll-
Festplatte.
Klammer
140 mm Lüfter mit entfernbarem
Luftfilter x 2
Grafikkartenauflage
Entfernbare Festplatten-Plattform
(3.5-Zoll-Festplatte x 3; 2.5-Zoll-Festplatte x 3)
Entfernbare Festplatten-Plattform
(3.5-Zoll-Festplatte x 3; 2.5-Zoll-Festplatte x 3)
!
Legen Sie das Motherboard auf die
Kupferbolzen und befestigen Sie es mit
Rändelschrauben.
Schieben Sie die Festplatte in
die Löcher der Festplatten-
Plattform hinein.
PCI-Kartenhalter/B (4)
PCI-Kartenhalter/A (8)
Rändelschraube (8)
für PCI-Kartenhalter
Schraube (4)
für PSU-Befestigung
Nehmen Sie die obere
Abdeckung ab, indem Sie
sie hochheben.
!
Hinweis:
Nehmen Sie lange
Rändelschrauben
!
für schwer
zugängliche
Bereiche.
C50.90B00.00G-1
Werbung

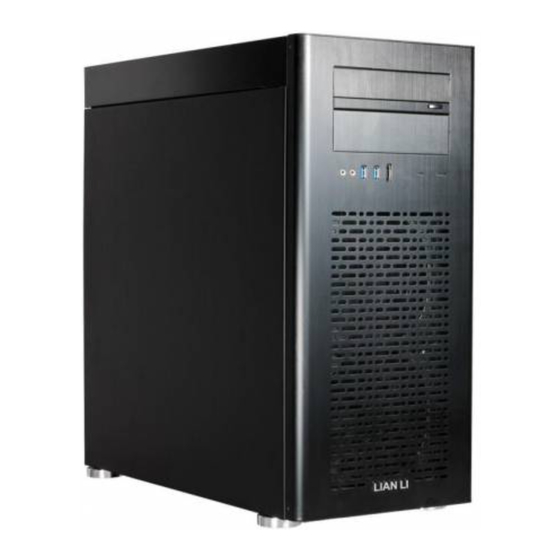

Inhaltszusammenfassung für Lian-Li PC-90
- Seite 1 Installationsanleitung Gehäuseteile Abnehmbares 5.25-Zoll-Blende PSU-Einbauteil Netzschalter Klammer Reset-Schalter 120 mm Lüfter 140 mm Lüfter mit entfernbarem Multimediaanschlüsse Luftfilter x 2 Gummitüllen für Grafikkartenauflage Schläuche der Flüssigkeitskühlung Entfernbare Festplatten-Plattform (3.5-Zoll-Festplatte x 3; 2.5-Zoll-Festplatte x 3) Belüftungslöcher in PCI-Steckplätzen Entfernbare Festplatten-Plattform (3.5-Zoll-Festplatte x 3; 2.5-Zoll-Festplatte x 3) Liste der Kleinteile Abstandsbolzen (4) für Rändelschraube (24)
- Seite 2 Installation des optischen Laufwerks Entfernen Sie zwei Schrauben, Befestigen Sie Schrauben mit Drücken Sie das optische Laufwerk Befestigen Sie ihn mit zwei Befestigen Sie die 5.25-Zoll-Blende um die 5.25-Zoll-Blende zu lösen. vibrationsdämpfenden Gummiringen in das 5.25-Zoll-Einbaugestell hinein. Schrauben. abschließend mit zwei Schrauben. am optischen Laufwerk.
