LD Didactic S Gebrauchsanweisung

06/05-W97-Sel
Sicherheitshinweise
Der Ultraschall-Bewegungssensor S entspricht den Sicher-
heitsbestimmungen für elektrische Mess-, Steuer-, Regel-
und Laborgeräte nach DIN EN 61010 Teil 1 und ist nach
Schutzklasse II aufgebaut. Er ist für den Betrieb in trocke-
nen Räumen vorgesehen, welche für elektrische Betriebs-
mittel oder Einrichtungen geeignet sind.
Der Ultraschall-Bewegungssensor erzeugt im Betrieb nor-
malerweise einzeln hörbare Pulse (max. 10 Hz). In diesem
Zustand ist der sichere Betrieb bei bestimmungsgemäßem
Gebrauch gewährleistet. Die Sicherheit ist jedoch nicht ga-
rantiert, wenn das Gerät unsachgemäß bedient oder un-
achtsam behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht
mehr möglich ist, ist das Gerät unverzüglich außer Betrieb
zu setzen (z.B. bei sichtbaren Schäden oder wenn die im
Betrieb erzeugten Pulse so dicht aufeinander folgen, dass
sie einen kontinuierlichen Ton ergeben).

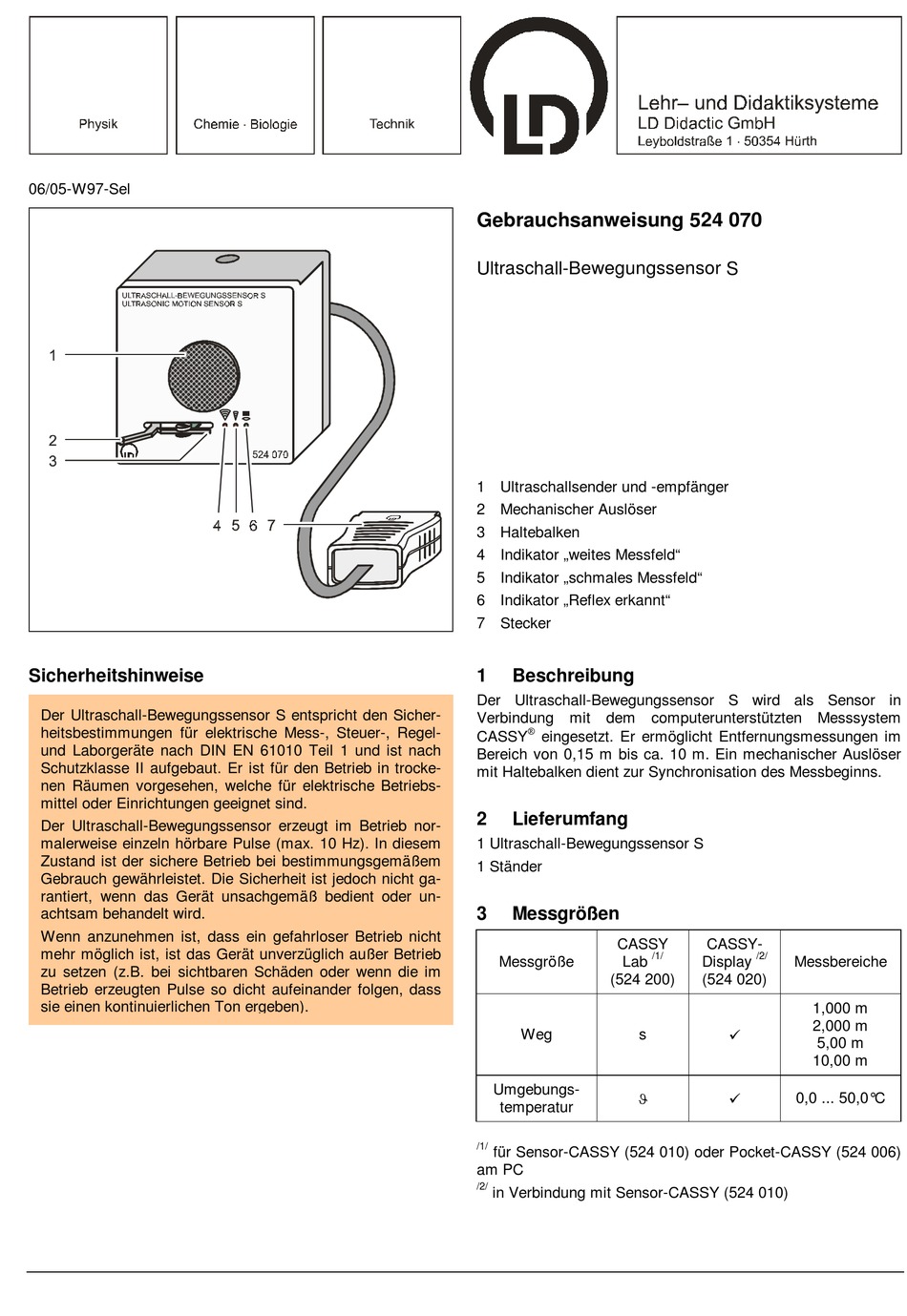

Gebrauchsanweisung 524 070
Ultraschall-Bewegungssensor S
1 Ultraschallsender und -empfänger
2 Mechanischer Auslöser
3 Haltebalken
4 Indikator „weites Messfeld"
5 Indikator „schmales Messfeld"
6 Indikator „Reflex erkannt"
7 Stecker
1 Beschreibung
Der Ultraschall-Bewegungssensor S wird als Sensor in
Verbindung mit dem

CASSY eingesetzt. Er ermöglicht Entfernungsmessungen im
Bereich von 0,15 m bis ca. 10 m. Ein mechanischer Auslöser
mit Haltebalken dient zur Synchronisation des Messbeginns.
2 Lieferumfang
1 Ultraschall-Bewegungssensor S
1 Ständer
3 Messgrößen
CASSY
Messgröße Lab
(524 200)
Weg s
Umgebungs-
ϑ
temperatur
/1/
für Sensor-CASSY (524 010) oder Pocket-CASSY (524 006)
am PC
/2/
in Verbindung mit Sensor-CASSY (524 010)
computerunterstützten Messsystem
CASSY-
/1/ /2/
Display Messbereiche
(524 020)
1,000 m
2,000 m
!
5,00 m
10,00 m
!
0,0 ... 50,0°C
