MIDA Boost Montage- Und Betriebsanleitung Seite 35

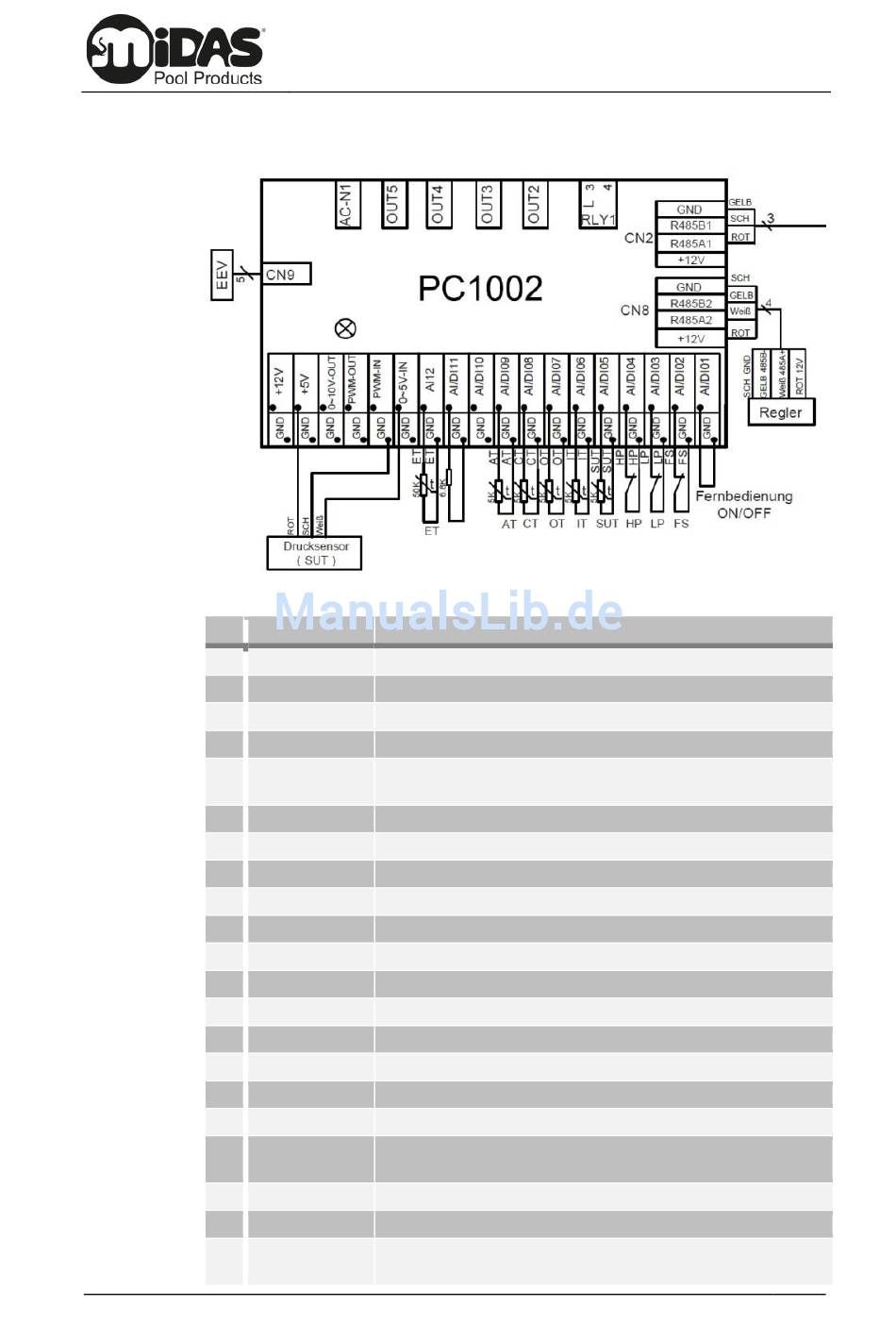

4.4.3.1 Hauptplatinen-Anschlüsse (Eingänge/Ausgänge)
Nr. Symbol
01 OUT1
02 OUT2
03 OUT3
04 OUT4
05 OUT5
06 AC-N
07 AC-L
08 AI/DI01
09 AI/DI02
10 AI/DI03
11 AI/DI04
12 AI/DI05
13 AI/DI06
14 AI/DI07
15 AI/DI08
16 AI/DI09
17 AI/DI10
18 AI/DI11
19 A|12(50K)
20 0_5V_IN
21 PWM_IN
Schwimmbad-Wärmepumpe MIDA.Boost
Installation und Anschluss
Bedeutung
Kompressor Ausgang (220–230 VAC)
Wasserpumpen Ausgang (220–230 VAC)
4-Wege-Ventil Ausgang (220–230 VAC)
Hohe Geschwindigkeit Ventilator Ausgang (220–230 VAC)
Niedrige Geschwindigkeit Ventilator Ausgang (220–230
VAC)
Live line
Live line
Notschalter Eingang
Schutz Flow Switch Eingang
Schutz niedriger Druck
Schutz hoher Druck
Schutz hoher Druck (Eingang)
Schutz 1 hoher Druck (Eingang)
Wasserausgangstemperatur Eingang
System-Fan-Coil-Temperatur
Umgebungstemperatur (Eingang)
Modus-Schalter
Master Slave Maschineschalter/ Frostschutztemperatur
(Eingang)
Systemabgastemperatur (Eingang)
Kompressorstromerfassung/ Druckersensor (Eingang)
Master Slave Maschineschalter / Rückmeldung des EC-
Lüftermotoreingangs
35
