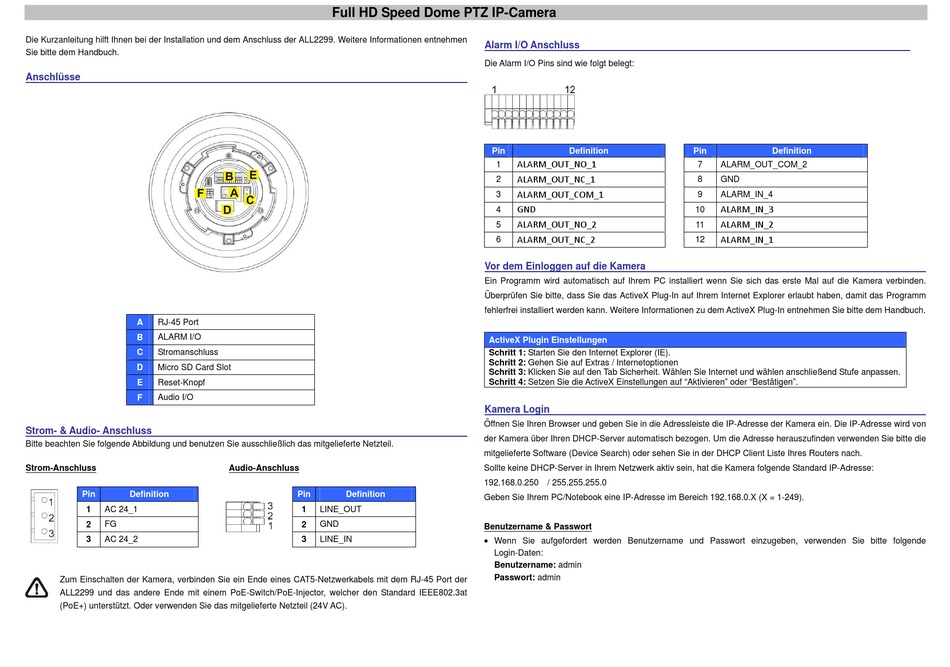

Allnet ALL2299 Kurzanleitung

Die Kurzanleitung hilft Ihnen bei der Installation und dem Anschluss der ALL2299. Weitere Informationen entnehmen
Sie bitte dem Handbuch.
Anschlüsse
A RJ-45 Port
B ALARM I/O
C Stromanschluss
D Micro SD Card Slot
E Reset-Knopf
F Audio I/O
Strom- & Audio- Anschluss
Bitte beachten Sie folgende Abbildung und benutzen Sie ausschließlich das mitgelieferte Netzteil.
Strom-Anschluss
Pin Definition
1 AC 24_1
2 FG
3 AC 24_2
Zum Einschalten der Kamera, verbinden Sie ein Ende eines CAT5-Netzwerkabels mit dem RJ-45 Port der
ALL2299 und das andere Ende mit einem PoE-Switch/PoE-Injector, welcher den Standard IEEE802.3at
(PoE+) unterstützt. Oder verwenden Sie das mitgelieferte Netzteil (24V AC).
Full HD Speed Dome PTZ IP-Camera
Audio-Anschluss
Pin Definition
1 LINE_OUT
2 GND
3 LINE_IN
Alarm I/O Anschluss
Die Alarm I/O Pins sind wie folgt belegt:
Pin Definition
ALARM_OUT_NO_1
1
ALARM_OUT_NC_1
2
ALARM_OUT_COM_1
3
GND
4
5 ALARM_OUT_NO_2
ALARM_OUT_NC_2
6
Vor dem Einloggen auf die Kamera
Ein Programm wird automatisch auf Ihrem PC installiert wenn Sie sich das erste Mal auf die Kamera verbinden.
Überprüfen Sie bitte, dass Sie das ActiveX Plug-In auf Ihrem Internet Explorer erlaubt haben, damit das Programm
fehlerfrei installiert werden kann. Weitere Informationen zu dem ActiveX Plug-In entnehmen Sie bitte dem Handbuch.
ActiveX Plugin Einstellungen
Schritt 1: Starten Sie den Internet Explorer (IE).
Schritt 2: Gehen Sie auf Extras / Internetoptionen
Schritt 3: Klicken Sie auf den Tab Sicherheit. Wählen Sie Internet und wählen anschließend Stufe anpassen.
Schritt 4: Setzen Sie die ActiveX Einstellungen auf "Aktivieren" oder "Bestätigen".
Kamera Login
Öffnen Sie Ihren Browser und geben Sie in die Adressleiste die IP-Adresse der Kamera ein. Die IP-Adresse wird von
der Kamera über Ihren DHCP-Server automatisch bezogen. Um die Adresse herauszufinden verwenden Sie bitte die
mitgelieferte Software (Device Search) oder sehen Sie in der DHCP Client Liste Ihres Routers nach.
Sollte keine DHCP-Server in Ihrem Netzwerk aktiv sein, hat die Kamera folgende Standard IP-Adresse:
192.168.0.250 / 255.255.255.0
Geben Sie Ihrem PC/Notebook eine IP-Adresse im Bereich 192.168.0.X (X = 1-249).
Benutzername & Passwort
 Wenn Sie aufgefordert werden Benutzername und Passwort einzugeben, verwenden Sie bitte folgende
Login-Daten:
Benutzername: admin
Passwort: admin
Pin Definition
7 ALARM_OUT_COM_2
8 GND
9 ALARM_IN_4
ALARM_IN_3
10
11 ALARM_IN_2
ALARM_IN_1
12
