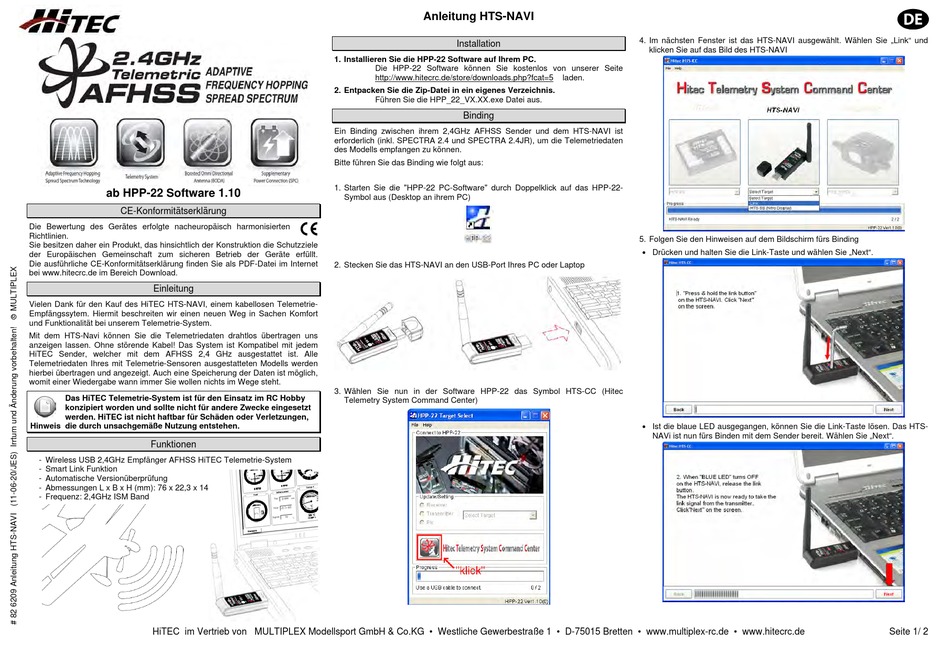

HITEC HTS-NAVI Anleitung

ab HPP-22 Software 1.10
CE-Konformitätserklärung
Die Bewertung des Gerätes erfolgte nacheuropäisch harmonisierten
Richtlinien.
Sie besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele
der Europäischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die ausführliche CE-Konformitätserklärung finden Sie als PDF-Datei im Internet
bei www.hitecrc.de im Bereich Download.
Einleitung
Vielen Dank für den Kauf des HiTEC HTS-NAVI, einem kabellosen Telemetrie-
Empfängssytem. Hiermit beschreiten wir einen neuen Weg in Sachen Komfort
und Funktionalität bei unserem Telemetrie-System.
Mit dem HTS-Navi können Sie die Telemetriedaten drahtlos übertragen uns
anzeigen lassen. Ohne störende Kabel! Das System ist Kompatibel mit jedem
HiTEC Sender, welcher mit dem AFHSS 2,4 GHz ausgestattet ist. Alle
Telemetriedaten Ihres mit Telemetrie-Sensoren ausgestatteten Modells werden
hierbei übertragen und angezeigt. Auch eine Speicherung der Daten ist möglich,
womit einer Wiedergabe wann immer Sie wollen nichts im Wege steht.
Das HiTEC Telemetrie-System ist für den Einsatz im RC Hobby
konzipiert worden und sollte nicht für andere Zwecke eingesetzt
werden. HiTEC ist nicht haftbar für Schäden oder Verletzungen,
Hinweis die durch unsachgemäße Nutzung entstehen.
Funktionen
- Wireless USB 2,4GHz Empfänger AFHSS HiTEC Telemetrie-System
- Smart Link Funktion
- Automatische Versionüberprüfung
- Abmessungen L x B x H (mm): 76 x 22,3 x 14
- Frequenz: 2,4GHz ISM Band
HiTEC im Vertrieb von MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de • www.hitecrc.de
Anleitung HTS-NAVI
Installation
1. Installieren Sie die HPP-22 Software auf Ihrem PC.
Die HPP-22 Software können Sie kostenlos von unserer Seite
http://www.hitecrc.de/store/downloads.php?fcat=5
2. Entpacken Sie die Zip-Datei in ein eigenes Verzeichnis.
Führen Sie die HPP_22_VX.XX.exe Datei aus.
Binding
Ein Binding zwischen ihrem 2,4GHz AFHSS Sender und dem HTS-NAVI ist
erforderlich (inkl. SPECTRA 2.4 und SPECTRA 2.4JR), um die Telemetriedaten
des Modells empfangen zu können.
Bitte führen Sie das Binding wie folgt aus:
1. Starten Sie die "HPP-22 PC-Software" durch Doppelklick auf das HPP-22-
Symbol aus (Desktop an ihrem PC)
2. Stecken Sie das HTS-NAVI an den USB-Port Ihres PC oder Laptop
3. Wählen Sie nun in der Software HPP-22 das Symbol HTS-CC (Hitec
Telemetry System Command Center)
4. Im nächsten Fenster ist das HTS-NAVI ausgewählt. Wählen Sie „Link" und
klicken Sie auf das Bild des HTS-NAVI
laden.
5. Folgen Sie den Hinweisen auf dem Bildschirm fürs Binding
 Drücken und halten Sie die Link-Taste und wählen Sie „Next".
 Ist die blaue LED ausgegangen, können Sie die Link-Taste lösen. Das HTS-
NAVi ist nun fürs Binden mit dem Sender bereit. Wählen Sie „Next".
Seite 1/ 2
