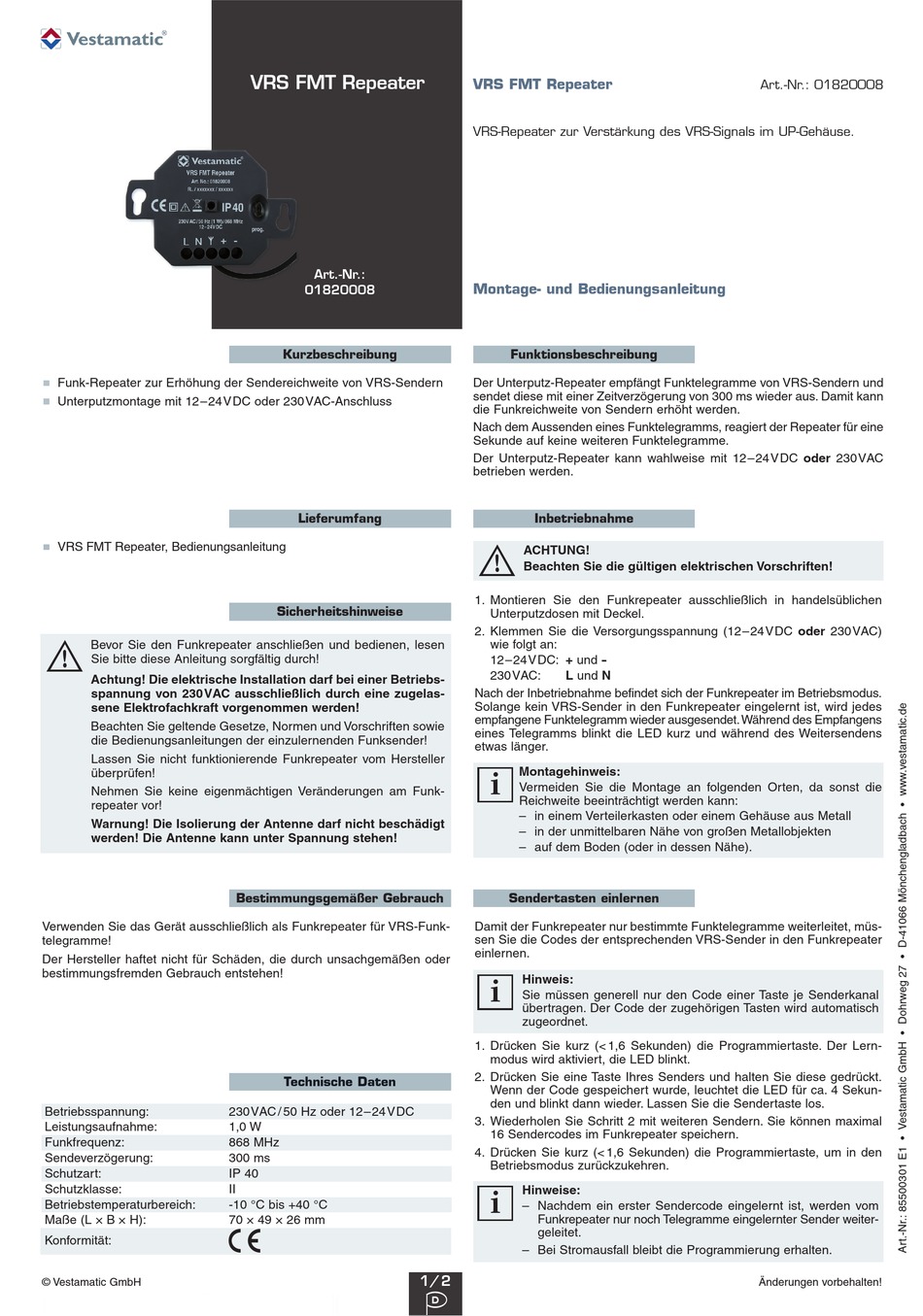

Vestamatic VRS FMT Bedienungsanleitung

Funk-Repeater zur Erhöhung der Sendereichweite von VRS-Sendern
Unterputzmontage mit 12–24VDC oder 230VAC-Anschluss
VRS FMT Repeater, Bedienungsanleitung
Ä
Bevor Sie den Funkrepeater anschließen und bedienen, lesen
Sie bitte diese Anleitung sorgfältig durch!
Achtung! Die elektrische Installation darf bei einer Betriebs-
spannung von 230VAC ausschließlich durch eine zugelas-
sene Elektrofachkraft vorgenommen werden!
Beachten Sie geltende Gesetze, Normen und Vorschriften sowie
die Bedienungsanleitungen der einzulernenden Funksender!
Lassen Sie nicht funktionierende Funkrepeater vom Hersteller
überprüfen!
Nehmen Sie keine eigenmächtigen Veränderungen am Funk-
repeater vor!
Warnung! Die Isolierung der Antenne darf nicht beschädigt
werden! Die Antenne kann unter Spannung stehen!
Verwenden Sie das Gerät ausschließlich als Funkrepeater für VRS-Funk-
telegramme!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder
bestimmungsfremden Gebrauch entstehen!
Betriebsspannung:
Leistungsaufnahme:
Funkfrequenz:
Sendeverzögerung:
Schutzart:
Schutzklasse:
Betriebstemperaturbereich:
Maße (L × B × H):
Konformität:
© Vestamatic GmbH
VRS FMT Repeater
Art.-Nr.:
01820008
Kurzbeschreibung
Lieferumfang
Sicherheitshinweise
Bestimmungsgemäßer Gebrauch
Technische Daten
230VAC / 50 Hz oder 12–24VDC
1,0 W
868 MHz
300 ms
IP 40
II
-10 °C bis +40 °C
70 × 49 × 26 mm
p
VRS FMT Repeater
VRS-Repeater zur Verstärkung des VRS-Signals im UP-Gehäuse.
Montage- und Bedienungsanleitung
Funktionsbeschreibung
Der Unterputz-Repeater empfängt Funktelegramme von VRS-Sendern und
sendet diese mit einer Zeitverzögerung von 300 ms wieder aus. Damit kann
die Funkreichweite von Sendern erhöht werden.
Nach dem Aussenden eines Funktelegramms, reagiert der Repeater für eine
Sekunde auf keine weiteren Funktelegramme.
Der Unterputz-Repeater kann wahlweise mit 12–24VDC oder 230VAC
betrieben werden.
Inbetriebnahme
Ä
ACHTUNG!
Beachten Sie die gültigen elektrischen Vorschriften!
1. Montieren Sie den Funkrepeater ausschließlich in handelsüblichen
Unterputzdosen mit Deckel.
2. Klemmen Sie die Versorgungsspannung (12–24VDC oder 230VAC)
wie folgt an:
12–24VDC: + und -
230VAC: L und N
Nach der Inbetriebnahme befindet sich der Funkrepeater im Betriebsmodus.
Solange kein VRS-Sender in den Funkrepeater eingelernt ist, wird jedes
empfangene Funktelegramm wieder ausgesendet. Während des Empfangens
eines Telegramms blinkt die LED kurz und während des Weitersendens
etwas länger.
Montagehinweis:
i
Vermeiden Sie die Montage an folgenden Orten, da sonst die
Reichweite beeinträchtigt werden kann:
– in einem Verteilerkasten oder einem Gehäuse aus Metall
– in der unmittelbaren Nähe von großen Metallobjekten
– auf dem Boden (oder in dessen Nähe).
Sendertasten einlernen
Damit der Funkrepeater nur bestimmte Funktelegramme weiterleitet, müs-
sen Sie die Codes der entsprechenden VRS-Sender in den Funkrepeater
einlernen.
Hinweis:
i
Sie müssen generell nur den Code einer Taste je Senderkanal
übertragen. Der Code der zugehörigen Tasten wird automatisch
zugeordnet.
1. Drücken Sie kurz (< 1,6 Sekunden) die Programmiertaste. Der Lern-
modus wird aktiviert, die LED blinkt.
2. Drücken Sie eine Taste Ihres Senders und halten Sie diese gedrückt.
Wenn der Code gespeichert wurde, leuchtet die LED für ca. 4 Sekun-
den und blinkt dann wieder. Lassen Sie die Sendertaste los.
3. Wiederholen Sie Schritt 2 mit weiteren Sendern. Sie können maximal
16 Sendercodes im Funkrepeater speichern.
4. Drücken Sie kurz (< 1,6 Sekunden) die Programmiertaste, um in den
Betriebsmodus zurückzukehren.
Hinweise:
i
– Nachdem ein erster Sendercode eingelernt ist, werden vom
Funkrepeater nur noch Telegramme eingelernter Sender weiter-
geleitet.
– Bei Stromausfall bleibt die Programmierung erhalten.
1/ 2
D
Art.-Nr.: 01820008
Änderungen vorbehalten!
