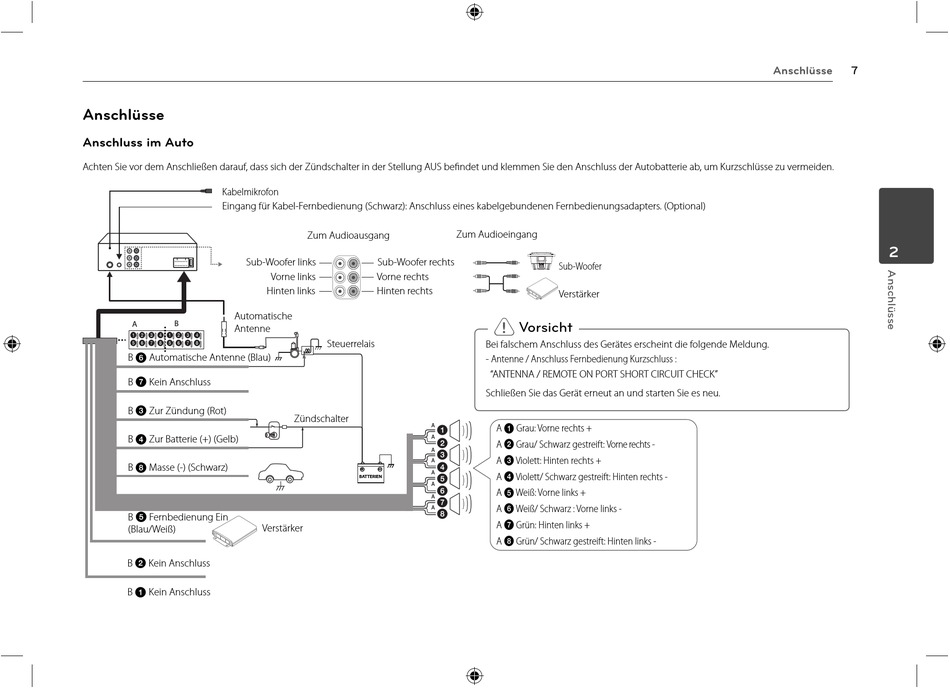

Anschlüsse
Anschluss im Auto
Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befi ndet und klemmen Sie den Anschluss der Autobatterie ab, um Kurzschlüsse zu vermeiden.
Kabelmikrofon
Eingang für Kabel-Fernbedienung (Schwarz): Anschluss eines kabelgebundenen Fernbedienungsadapters. (Optional)
Sub-Woofer links
Automatische
Antenne
a b c d
a b c d
e f g h
e f g h
B f Automatische Antenne (Blau)
B g Kein Anschluss
B c Zur Zündung (Rot)
B d Zur Batterie (+) (Gelb)
B h Masse (-) (Schwarz)
B e Fernbedienung Ein
(Blau/Weiß)
B b Kein Anschluss
B a Kein Anschluss
Zum Audioausgang
Sub-Woofer rechts
Vorne links
Vorne rechts
Hinten links
Hinten rechts
Steuerrelais
Zündschalter
A
a
A
b
A
c
A
d
A
BATTERIEN
e
A
f
A
g
A
h
Verstärker
Zum Audioeingang
Sub-Woofer
Verstärker
>
Vorsicht
Bei falschem Anschluss des Gerätes erscheint die folgende Meldung.
- Antenne / Anschluss Fernbedienung Kurzschluss :
"ANTENNA / REMOTE ON PORT SHORT CIRCUIT CHECK"
Schließen Sie das Gerät erneut an und starten Sie es neu.
A a Grau: Vorne rechts +
A b Grau/ Schwarz gestreift: Vorne rechts -
A c Violett: Hinten rechts +
A d Violett/ Schwarz gestreift: Hinten rechts -
A e Weiß: Vorne links +
A f Weiß/ Schwarz : Vorne links -
A g Grün: Hinten links +
A h Grün/ Schwarz gestreift: Hinten links -
Anschlüsse
7
2
