Mr. Gardener 884687 Montageanleitung
Verwandte Anleitungen für Mr. Gardener 884687
Inhaltszusammenfassung für Mr. Gardener 884687

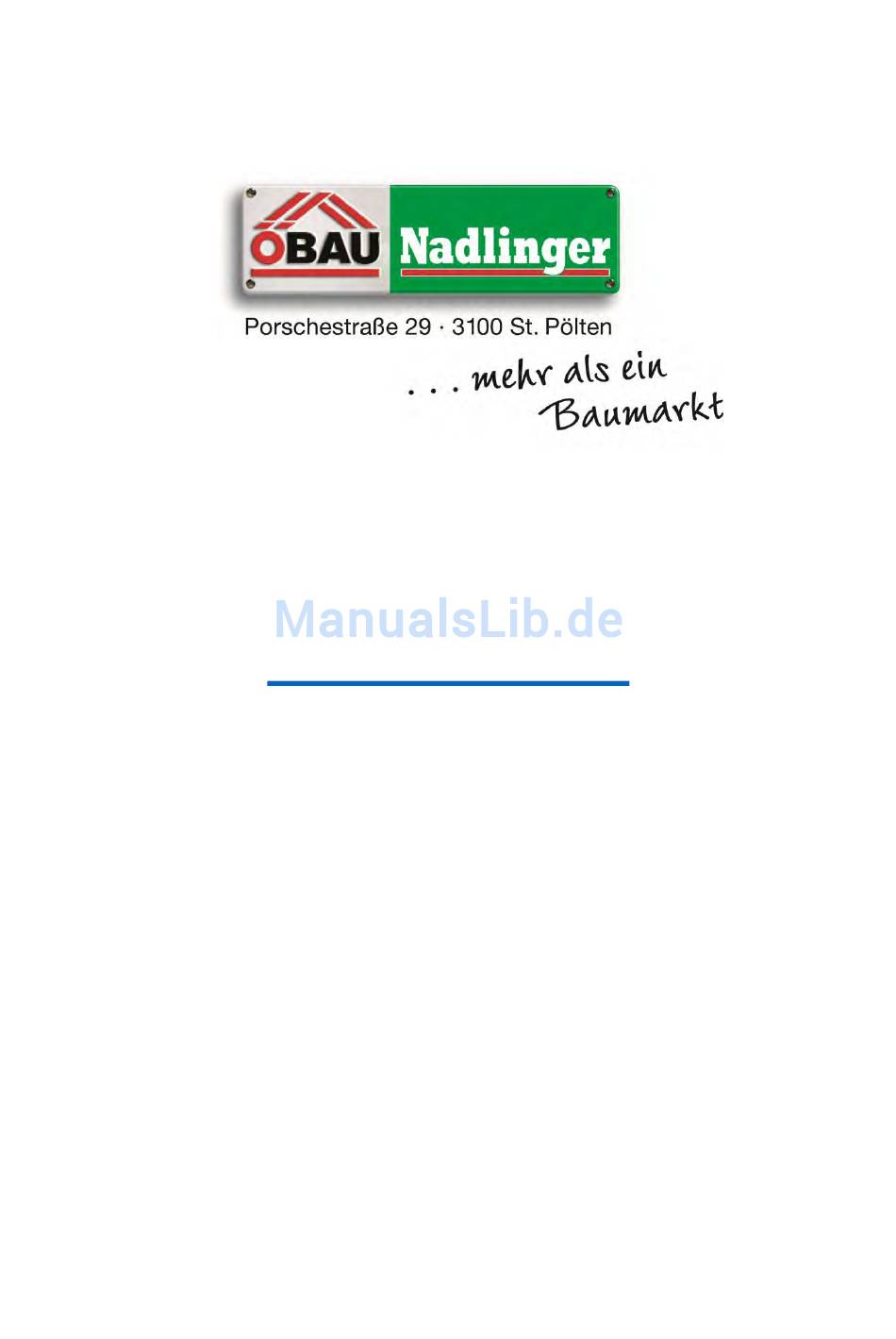

- Seite 1 Montageanleitung für Pavillon Billund Nähere Informationen & Preise erfahren Sie unter folgendem Link: Pavillion Billund...
- Seite 2 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Montageanleitung Pavillon Billund Ø 490cm ZL-Art.-Nr. 884687 EAN-Nr. 4333990846874 Technische Änderungen vorbehalten 2010-1...
- Seite 3 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Wir freuen uns, dass Sie sich für unseren Pavillon entschieden haben. Um Ihnen die Montage zu erleichtern, sollten Sie die nachfolgende Aufbauanleitung vor Montagebeginn komplett durchlesen. Empfang und Kontrolle bei Anlieferung: Bitte vergessen Sie bei der Anlieferung Ihres Montagesatzes NICHT, folgende Punkte zu kontrollieren: ...
- Seite 4 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Notwendiges Montagewerkzeug Bleistift Leiter Gummi- / Schlosserhammer Arbeitshandschuhe Zange Akku-Schrauber oder Schraubendreher Maßband (Kreuzschlitz und Schlitz) Bohrer zum Vorbohren der Feinsäge Schraubverbindungen ( 5 mm, 6 mm ...
-
Seite 5: Gemessen Wird Außen In Der Mitte Des Pfostens
Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 3890 60° 1945 Pfosten 90 x 90 H-Anker Beton Bei der Verwendung von H-Ankern müssen die Grundrahmen B außen bündig am Pfosten geschnitten werden Gemessen wird außen in 550 cm der Mitte des Pfostens... - Seite 6 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Die Montage des Pavillons ZL-Art.-Nr. 884687 Stückliste Pavillon Billund Ø 490cm 2010-1 Maße (mm) Pos. Bezeichnung Stück Pfosten 90 x 90 x 2150 Grundrahmen 40 x 60 x 1970 Ringanker (oben) 60 x 120 x 1970 Strebe 60°...
- Seite 7 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Montage Zu Beginn verschrauben Sie jeweils zwei Pfosten A mit einem Grundrahmen B und einem Ringanker (oben) C zu Seitenteilen. Dazu legen Sie die Pfosten A parallel auf eine ebene Fläche. Die Pfosten sind oben 12 cm und unten 6 cm ausgefräst.
- Seite 8 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Die Streben D / E werden jetzt je mit Pfosten A und Ringanker C verschraubt. (je Pfosten eine Strebe D und eine Strebe E) D rechts 60° E links 60° Holzschrauben 5 x 120...
- Seite 9 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Dachbalken Traufbrett Die Traufbretter werden von außen mit Holzschrauben 3,5 x 45 an die Dachbalken geschraubt. Diese schließen oben bündig mit den Dachbalken ab. Nun legen Sie die Dachelemente wie nebenstehend gezeigt auf die Dachbalken auf.
- Seite 10 Montageanleitung Pavillon Billund Ø 490 cm ZL-Art.-Nr. 884687 Eindeckung des Daches Verlegung der Dachpappe: Benötigt werden 25 m² Dachpappe sowie Breitkopfnägel 2x15mm, die jedoch nicht im Liefeumfang enthalten sind. Mit der Verlegung der Dachpappe beginnen Sie am Trauf. Lassen Sie die Dachpappe ca. 2 cm überstehen. Die einzelnen Dachbahnen müssen mindestens 10 cm überlappen.
