HIWEISE FÜR DEN SICHEREN GEBRAUCH
Vor der Inbetriebnahme des Monitor-Kontrollfeldes RMU-10 bitten wir Sie, die Sicherheitshinweise aufmerksam zu
lesen.
Inbetriebnahme gemäß den folgenden Richtlinien:
1 - Stellen Sie den Verstärker auf eine glatte und stabile Fläche oder bauen ihn in ein 19"-Gehäuse ein.
2 - Wählen Sie eine trockene Umgebung und stellen Sie keine Flüssigkeiten auf den Verstärker.
3 - Vermeiden Sie die Nähe von Wärmequellen.
4 - Öffnen Sie nie das Gehäuse des Verstärkers, ohne vorher den Netzstecker aus der Steckdose zu ziehen.
5 - Schließen Sie das Gerät nur an 230 V AC Netzspannung oder 24 V DC Notstromversorgung an.
HINWEISE FÜR DEN SICHEREN GEBRAUCH
1.- Zulässiger Monitor für 10 Stück Leistungsverstärker, Ausgang durch Monitor-Wähler.
2.- Pegelausgleich des Eingangspegels für jeden Monitor.
3.- Zulässiger Signaleingang 1- 100V gemäß den Einstellungen für den Monitor-Eingang.
4.- LED Meter pro Monitor-Eingang.
5.- Zwei-Wege-Monitor durch eingebaute Lautsprecher oder Kopfhörer.
6.- Keine Probleme durch Spannungsunterschiede zwischen RMU-10 and unsymmetischem Gerät durch symmetrische
Eingangsschaltung.
7.- AUX Engang für Monitor des Vorverstärker-Ausgangs.
ERKLÄRUNG DER GRAPHISCHEN SYMBOLE
Das Ausrufungszeichen in einer gleichsei-
tigen Triangel soll den Benutzer mahnen,
dass es für das Funktionieren und die
Wartung des Gerätes wichtig ist, die
beiligenden Anweisungen zu beachten.

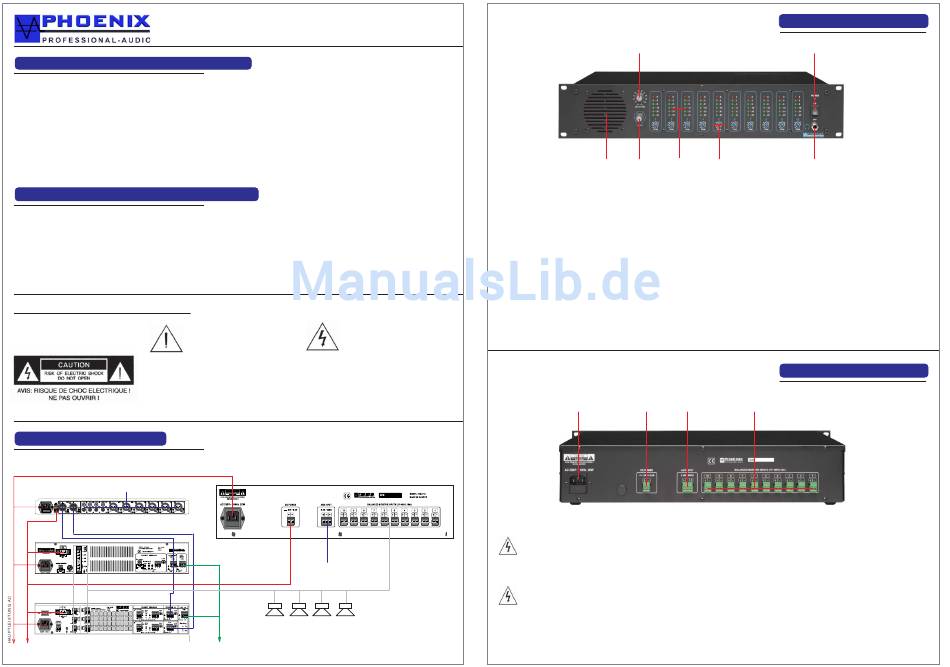

SYSTEM-ANSCHLÜSSE
Eingang für Mikrophon & Liniensignal
VORVERSTÄRKER (RMX-6)
ANALOG-VERSTÄRKER (PA-400A)
DIGITAL-VERSTÄRKER (PA-2250A)
NUR DC 24V ZUBEHÖR.
BEDIENUNGSANLEITUNG
Der helle Blitz mit Pfeilspitzensymbol in
einer gleichseitigen Triangel soll den Be-
nutzer vor nicht-isolierter „gefährlicher
Spannung" innerhalb des Geräts warnen,
die groß genug sein kann, um Menschen
einen gefährlichen elektrischen Schlag zu
versetzen.
MONITOR-GERÄT (RMU-10)
Vom Linienpegelsignal
22kHz Signal
6
1
2
3
1.- MONITOR-LAUTSPRECHER
Zum Mithören der Verstärkertöne durch die Monitor-Lautsprecher.
2.- PEGEL-LAUTSTÄRKE
Pegel-Lautstärke zur Lautstärkeregelung der Monitor-Lautsprecher.
3.- LED PEGEL
Eingangs-Anzeige des Monitors. Pegelanpassung der Lautstärke auf Position „O".
4.- LAUTSTÄRKE-BEREICHE
Die Lautstärke des überwachten Eingangspegels. Passen Sie den Bereich des Lautstärke-Pegels dem Ausgangspegel
der Verstärker an.
5.- KOPFHÖRER
Mit Kopfhörer-Buchse zum Mithören. Wir empfehlen die Benutzung von Kopfhörern mit einer Impedanz von mehr als 32
Ohm. Beim Anschließen an den Kopfhörer wird das Monitor-Signal des Lautsprechers automatisch geschlossen.
6.- MONITOR-WAHLSCHALTER
Dies ist ein Eingangssignal-Wahlschalter des Monitor-Lautsprechers (Kopfhörer).
7.- NETZSCHALTER
Stellen Sie den Netzschalter auf „ON", die Leistungsanzeige der LED wird gestartet.
1
2
1.-AC LEISTUNGS-FASSUNG
Eine AC-Fassung für die Stromversorgung
Benutzen Sie den gleichen Sicherungs-Typen 230ACV T0.2AL
2.- DC LEISTUNG 24DCV
DC 24V Leistungsverbindung.
Vermeiden Sie Kurzschluss, und benutzen Sie den gleichen Sicherungs-Typen T1AH
3.- AUX EINGANG
AUX Eingangs-Anschlussklemme zum Überwachen des Linienpegelausgangs des Vorverstärkers.
4.- MONITOR-EINGÄNGE 1V-100V
Regelbare Eingangs-Einstellungen von 1V bis 100V und symmetrischer Eingang.
FRONTBLENDEN-REGLER
7
4
5
RÜCKBLENDEN-REGLER
3
4
