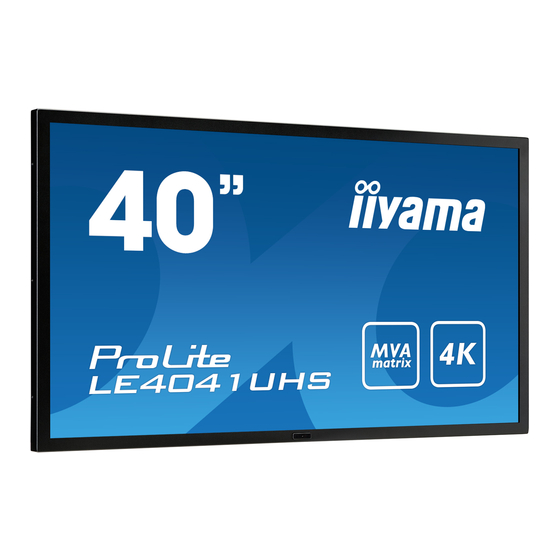

iiyama ProLite LE4041UHS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. iiyama Anleitungen
  4. Monitore
  5. ProLite LE4041UHS
  6. Bedienungsanleitung

iiyama ProLite LE4041UHS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

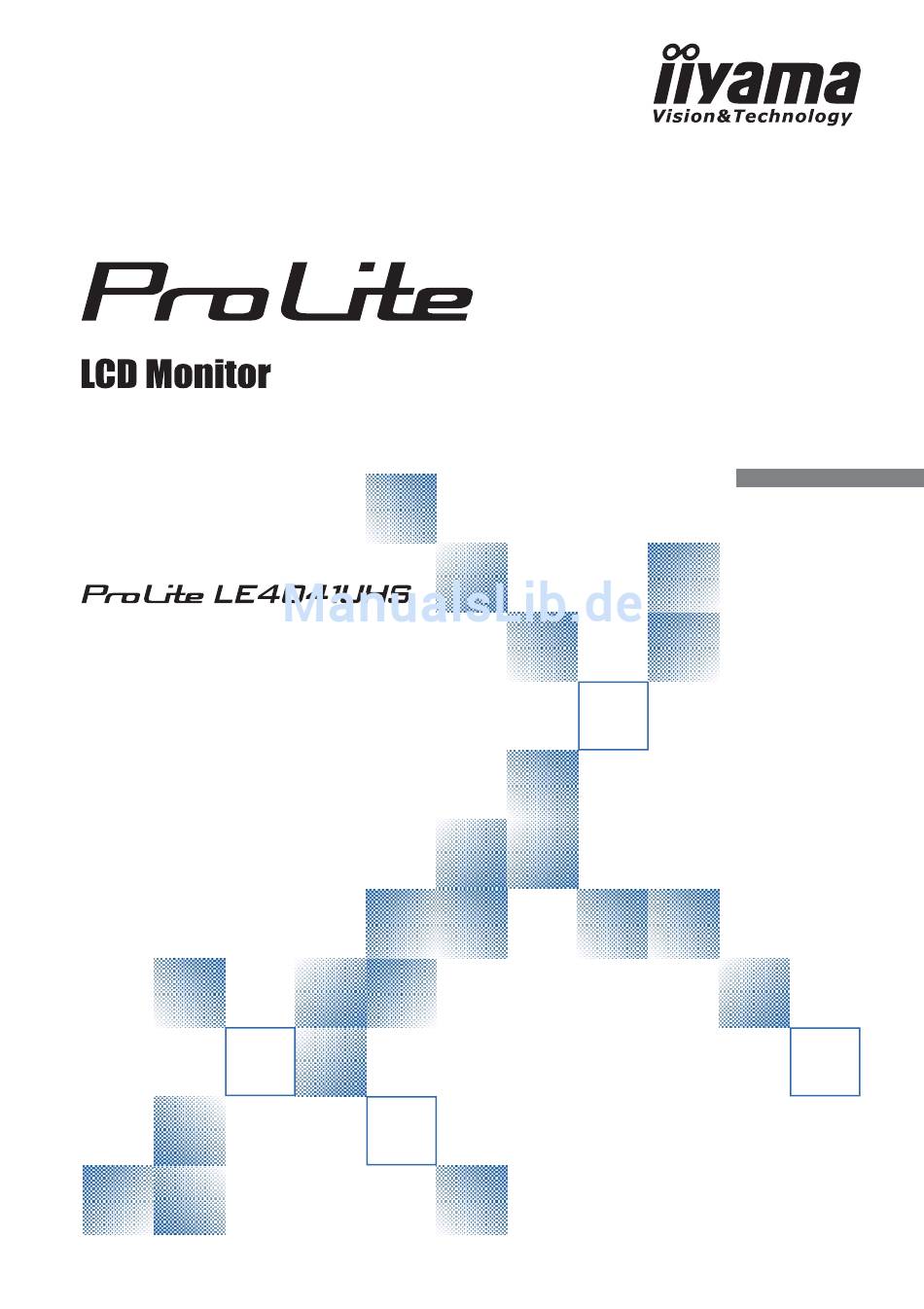

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama ProLite LE4041UHS

Inhaltszusammenfassung für iiyama ProLite LE4041UHS

  • Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.

  • Seite 2: Erklärung Der Ce-Konformität

    Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands  Änderungsrechte vorbehalten.  Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.

  • Seite 3: Inhaltsverzeichnis

    INFORMATIONEN ZUM RECYCLING ..........29 ANHANG ...................30 TECHNISCHE DATEN ..............30 ABMESSUNGEN .................31 KONFORMES TIMING ..............31 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com.

  • Seite 4: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 6: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal:  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 7: Kundendienst

    KUNDENDIENST  Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service- Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. REINIGUNGSHINWEISE  Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

  • Seite 8: Vor Der Bedienung Des Monitors

    120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

  • Seite 9: Unktionselemente Und Anschlüsse : Monitor

    UNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR <Frontseite> <Bedienleiste> ENTER/ Enter / Eingabequelle-Taste VIDEO SOURCE MENU Menü-Taste Taste Oben Taste Unten Taste + Taste Links / - Ein-/ Ausschaltaste Blau Normale Betrieb Power Indicator Orange Energieverwaltung Remote Sensor Sensor für die Fernbedienung 6 VOR DER BEDIENUNG DES MONITORS...
  • Seite 10 <Rückseite> AC SWITCH MAIN Hauptschalter (ON) / (OFF) POWER AC IN AC-INLET AC-Anschluss( : Wechselstrom) (AC-IN) AC OUT AC-OUTLET AC-Anschluss (AC-OUT) DVI IN DVI-D 24pin 24-poliger DVI-D Anschluss HDMI1 IN HDMI HDMI Anschluss HDMI2 IN HDMI HDMI Anschluss DP IN DisplayPort DisplayPort Anschluss DP OUT...

  • Seite 11: Installation

    INSTALLATION ACHTUNG  Für eine Montage der Halterung befolgen Sie die Installationshinweise des jeweiligen Herstellers. Für die Wartung und Service dieser, ist der Hersteller der Halterung zuständig.  Für das transportieren und bewegen des Monitors sind mindestens zwei Personen erforderlich. ...

  • Seite 12: Funktionselemente Und Anschlüsse : Fernbedienung

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG Schaltet den Monitor Ein oder Aus. ECO mode menü anzeigen. OSD Menü anzeigen. FREEZE Friert das angezeigte Bild ein. i-STYLE i-Style Color menü anzeigen. Öffnet das OSD Menü des Monitors. Wird das OSD Menü bereits MENU dargestellt wird durch betätigen dieser Taste das vorherige SUB...

  • Seite 13: Vorbereitung Der Fernbedienung

     Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LC Displays. Dies gewährleistet die beste Funktion.  Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LC Display nicht funktionieren.

  • Seite 14: Grundfunktionen

    GRUNDFUNKTIONEN  Monitor Ein- oder Ausschalten Der Monitor ist eingeschaltet und die Betriebsanzeige leuchtet blau, wenn Sie die Power- Taste auf dem Monitor oder der Fernbedienung drücken. Der Monitor ist ausgeschaltet und die Betriebsanzeige leuchtet orange, wenn Sie die Power-Taste auf dem Monitor oder der Fernbedienung erneuert drücken.
  • Seite 15  Den Cursor vertikal bewegen Wählen Sie eine Einstellung durch Drücken der Taste am Monitor oder auf der Fernbedienung, während die Menüseite auf dem Bildschirm angezeigt wird. [Fernbedienung] [Monitor]  Einstellungswerte verändern Verändern Sie die Einstellung durch Drücken der Taste auf der Fernbedienung während die Einstellungsskala auf dem Bildschirm angezeigt wird.

  • Seite 16: Einstellen Der Lautstärke

     Einstellen der Lautstärke Drücken Sie die VOL -Taste auf der Fernbedienung, um die Lautstärke einzustellen, wenn die Menüseite nicht auf dem Bildschirm angezeigt wird. [Fernbedienung]  Wählen des Eingangssignal Dieser wird aktiviert, wenn Sie nacheinander die ENTER-Taste am Monitor oder die INPUT-Taste auf der Fernbedienung drücken.

  • Seite 17: Monitor Anschliessen

    Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.  Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.  Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

  • Seite 18: Computer-Einstellung

    Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.  Windows XP/Vista/7/8 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

  • Seite 19: Monitor Bedienen

    MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S31) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 25 BILDSCHIRMEINSTELLUNGEN.

  • Seite 20: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Signalwahl Direct Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den VGA. Wählen Sie den DVI. Signalwahl HDMI1 Wählen Sie den HDMI1. Input Select HDMI2 Wählen Sie den HDMI2. DisplayPort Wählen Sie den DisplayPort. Die Signaleingänge werden auf Aktivität AUTO durchsucht.
  • Seite 21 Bilde Picture Einstellungselement Problem / Option Zu drückende Taste Vollbild Ganzfl ächige Darstellung, Vollbild Max. Vergrößerung unter Beibehaltung Bildformat * Seitenverhältniss * Picture Format des original Seitenverhältnisses. 1 zu 1 Das Bild wird im 1:1 Format dargestellt. Zu matt Kontrast * Contrast Zu intensiv 1,2,3...
  • Seite 22 PiP/PbP PiP/PbP Einstellungselement Problem / Option Zu drückende Taste Die PiP/PbP Mode ist ausgeschalten. Sub-Bild wird im Hauptbild angezeigt. PiP/PbP Modus * PbP 2win Bilddarstellungen auf zwei teilen. PiP/PbP Mode PbP 3win Bilddarstellungen auf drei teilen. Bilddarstellungen auf vier teilen. PbP 4win Wählen Sie den VGA.
  • Seite 23 Audio Direct Audio Einstellungselement Problem / Option Zu drückende Taste Lautstärke Zu leise Volume Zu laut Stellen Sie den Ton vorubergehend ab. Stummschaltung Bringen Sie das Klangvolumen zum Mute Direct vorhergehenden Niveau zuruck. Line-In Wählen Sie den Line-In Eingang. HDMI1 Wählen Sie den HDMI1 Eingang.
  • Seite 24 Farbe * Color Einstellungselement Problem / Option Zu drückende Taste Warm Warm (5500k) Grünlish Weiss Normal Normal (6500k) Rötliches Weiss Kalt Cool (9300k) Bläuliches Weiss Zu schwach Benutzereinstellung Grün User Color Zu stark Blau Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. LandSchaft Für das Anzeigen von Landschaftsbildern Video Für Film- und Videoumwelt.
  • Seite 25 5 / 10 / 20 / 30 / 60 Sekunden Iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. OSD Menü um 90 Grad gegen den Uhrzeigersinn drehen. OSD Drehen OSD Rotate Normal Monitor-ID festlegen.
  • Seite 26 Einrichtung Setup Menu Einstellungselement Problem / Option Zu drückende Taste Autom. Bild Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. Auto Image Adjust Direct Zu weit links H. Position * H. Position Zu weit rechts Zu weit unten V.
  • Seite 27 Nur Analogeingang. Um beste Ergebnisse zu erzielen, verwenden Sie Autom. Anpassung für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 25. Siehe Seite 25 BILDSCHIRMEINSTELLUNGEN. Blauton Reduz. nicht einstellbar wenn der Farbe Funktion aktiv bzw. gesetzt ist. Um 3840 x 2160 bei 60 Hz anzuzeigen, muss die Displayeinstellung als 1.2 aktiviert werden, und die Grafi...

  • Seite 28: Bildschirmeinstellungen

    Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl...
  • Seite 29 Manuelle Bildanpassung. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V. Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
  • Seite 30 Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.  Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes HINWEIS Flackern gestört werden, ist die “Takt” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .

  • Seite 31: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 32: Informationen Zum Recycling

    INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 29...

  • Seite 33: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Grösse-Kategorie 40" Panel-technologie LCD- Fläche Grösse Diagonal: 39,5" (100,3cm) Lochabstand 0,229mm H × 0,225mm V Helligkeit 350cd/m (Typisch: Ohne Touch panel) Kontrastrate 5000 : 1 (Typisch: Ohne Touch panel) Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch) Reaktionszeit...

  • Seite 34: Abmessungen

    ABMESSUNGEN 921,5mm/36,6” 69,5/2,7” 879,5mm/34,6” * Vorstehender Abschnitt (e) nicht inbegriffen KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 31,500MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 36,000MHz 35,156kHz 56,250Hz SVGA 800 × 600 37,879kHz 60,317Hz 40,000MHz 49,500MHz...
