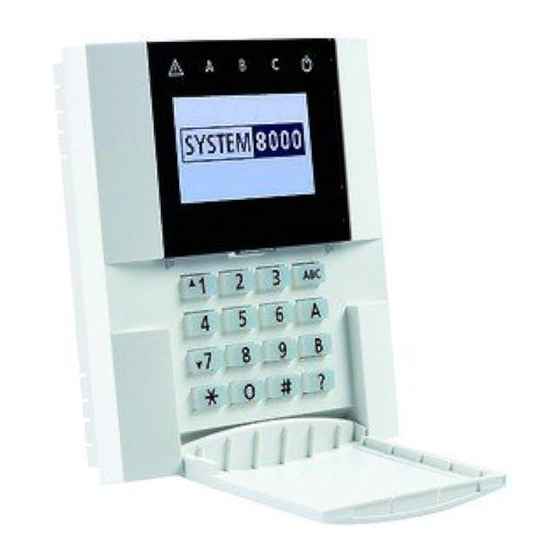

indexa 8001F/RGB Bedienungsanleitung

Die 8001F ist eine Komponente des Alarmsystems 8000
zur Steuerung und Programmierung des Systems. Sie
verfügt über einen
Zugangskartenleser und ermöglicht den Anschluss eines
separaten Türkontakt-Melders.
Tastatur kommuniziert per Funk mit Hilfe des Protokolls
8000. Bei der Tastatur 8001F/RGB ist es möglich ver-
schiedene Hintergrundfarben des Displays einzustellen.
Zusätzlich kann die
eingestellt werden.
Installation
Die Installation sollte nur vom Fachmann durchgeführt
werden. Die Tastatur ist nur für die Installation im Innen-
bereich geeignet und wird normalerweise neben einer
Eingangstür befestigt. Sie sollte nicht in der Nähe von
Metallgegenständen installiert werden, da diese die
Funkkommunikation beeinträchtigen können.
1. Öffnen Sie das Gehäuse der Tastatur, indem Sie
die Lasche an der Unterseite mit einem Schrauben-
dreher eindrücken. Die Lasche ist auch von der
Vorderseite aus zugänglich, wenn der Deckel der
Tastatur geöffnet ist.
2. Installieren Sie die Gehäuserückseite an der
gewünschten Stelle.
3. Installieren Sie den externen verdrahteten Melder
(falls erforderlich), führen Sie sein Kabel durch die
Gehäuserückseite, und schließen Sie es an die
Anschlüsse IN und GND an.
4. Melden Sie die Tastatur an der Zentrale an (siehe
auch die Installations-anleitung der Zentrale):
• Stellen Sie an der Zentrale den Anmeldemodus
ein (wenn im System noch keine Tastatur
vorhanden ist, schließen Sie die Reset-Draht-
brücke auf der Hauptplatine der Zentrale kurz.
Wenn eine Tastatur vorhanden ist, drücken Sie im
Errichtermodus die Taste 1).
• Legen Sie die Batterie in die Tastatur ein, um die
Anmeldung auszulösen.
• Beenden Sie den Anmeldemodus durch Drücken
der Taste #.
5. Befestigen Sie die Tastatur an der Gehäuserückseite.
6. Hinweise zur Bedienung der Tastatur finden Sie in
der Bedienungsanleitung der Zentrale.
Funktastatur 8001F und 8001F/RGB
eingebauten berührungslosen
Die batteriebetriebene
Farbe im Alarmfall separat
Tastaturmenü
Wenn im Errichtermodus die Taste ? gehalten wird,
erscheint das interne Tastaturmenü. Mit den Pfeilen auf
den Tasten 1 und 7 können Sie durch das Menü
blättern:
Anzeige Taste
Sabotage EIN
Türglocke EIN
Ton EIN
Helligkeit
Hintergrundfarbe
Farbe bei Alarm
Text editieren
English
Deutsch
Zum Verlassen des Menüs drücken Sie die Taste #
(nach 60 Sekunden der Inaktivität wird das Menü
ebenfalls beendet).
Hinweise:
•
Das Menü kann auch angezeigt werden, wenn die
Tastatur nicht an der Zentrale angemeldet ist.
•
Jede Tastatur hat ihr eigenes Menü, d.h. jede
Tastatur im System kann ihre eigenen Einstellungen
haben.
•
Die Tastatur behält ihre Einstellungen, auch wenn
ihre Stromversorgung
Einstellungen können nur über das Tastaturmenü
geändert werden).
•
Das Menü kann auch geöffnet werden, wenn beim
Einschalten der Tastatur die Taste
gehalten wird .
Ruhemodus
Im Batteriebetrieb spart die Tastatur Strom, indem sie sich
selbst abschaltet, sobald der Deckel geschlossen wird oder
automatisch nach 20 Sekunden der Inaktivität (15 Minuten
im Errichtermodus). Die Tastatur wird wieder aktiviert
durch: Öffnen des Deckels, Drücken einer beliebigen
Taste oder Auslösen des verdrahteten Türkontakt-Melders
- siehe unten.
Optionaler DC-Adapter
Wenn die Tastatur über einen 12 V DC-Adapter mit
Strom versorgt wird, schaltet sie sich nach 20 Sekunden
der Inaktivität nicht ab. Bei Verwendung des Adapters
sollten trotzdem Batterien eingelegt werden. Schalten
Sie den DC-Adapter erst ein, nachdem die Tastatur
durch Batterien mit Strom versorgt und die beiden
Hälften des Gehäuses zusammengefügt wurden.
Beschreibung
Deaktiviert/aktiviert den
Sabotagesensor
(nur für Wartungszwecke)
Deaktiviert/aktiviert Ton bei
Auslösung von IN
Deaktiviert/aktiviert
Systemtöne
Stellt die Helligkeit
Anzeige von 0-9 ein
Wechselt die Display Hinter-
grundfarbe
Wechselt die Hintergrund-
farbe bei Alarm
Zum Editieren des Tastatur-
textes
Lädt werkseitige englische
Texte hoch
Andere Sprachen ...
unterbrochen wird
gedrückt
der
(die
