Auswechseln von Mundstück und Gewindedorn
1.
Drehen Sie das Mundstück vom Gewindedorn los und wechseln Sie dieses aus.
Ziehen Sie den Gewindedorn rückseitig aus dem Werkzeug heraus.
2.
Schieben Sie den neuen Gewindedorn von der Werkzeugrückseite her ein, so
dass dessen Gewinde aus dem Vorderteil der Zange herausschaut.
3.
Schrauben Sie das passende Mundstück mit dessen Gewindeansatz in das
Innengewinde des Zangengehäuses ein und ziehen Sie es, bis es sicher sitzt.

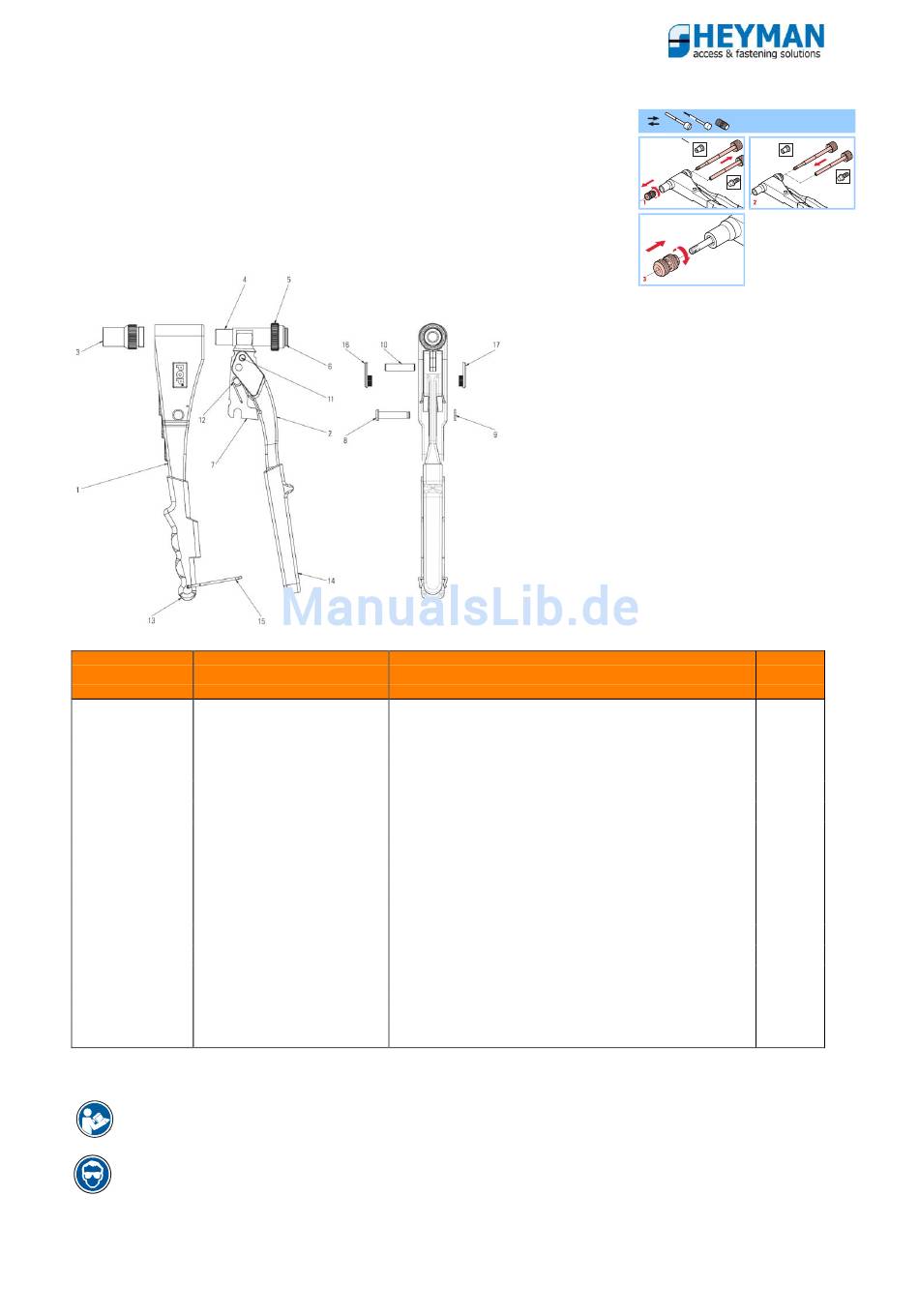

Darstellung der Einzelteile
Nr.
1
FAM400-365
2
DPM400-067
3
DPM400-366
4
DPM400-363
5
DPM400-367
6
DPM400-362
7
FAM400-080
8
DPM400-077
9
DPM400-079
10
DPM400-361
11
DPM400-078
12
DPM400-090
13
DPM400-072
14
DPM400-073
15
DPM400-091
16
DPM400-369
17
DPM400-370
Sicherheitsanweisungen
Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Werkzeuges sorgfältig durch.
Bei Gebrauch dieses Werkzeuges muss eine Schutzbrille getragen werden.
HEYMAN® Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
Artikel
Zangengehäuse PNT110
Handgriff
Mundstück
Mundstückaufnahme
Stellmutter Hub
Elastischer Ring
Grundplatte
Verbindungsstift
Sicherungsring D6 mm
Stift 26,5
Stift 6x16
Feder
Griffschutz
Griffschutz
Bügel
Abdeckung mit POP-Logo
Abdeckung mit PNT110-Logo
POPNUT-00-014-08/12
Beschreibung
•
www.heyman.de
info@heyman.de
#
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
