Botex DSP-405 Bedienungsanleitung Seite 2
Schließen Sie den Schuko Stecker an 230V AC und schalten Sie den POWER Schalter auf ON
Mit den MODE Schalter können Sie wählen zwischen :
A:001 bis A:512
PR:01 bis PR:16
SP:01 bis SP:99
STAND ALONE
Wenn der DSP-405
Lauflicht-Modus wählen bis der LCD Schirm zeigt
P:01 (bis P:16).
1. Mit der UP und DOWN Taste wählt man jetzt zwischen 16 verschiedene Lauflichtprogramme.
2. Wähle danach mit die MODE Taste die die Lauflichtgeschwindigkeit
Der LCD Schirm zeigt SP:01 bis SP:99
und stelle mit die UP und DOWN Tasten die gewünschte `SPEED` ein.
DMX ADRESSIERUNG
Wenn der DSP-405
Startadresse einstellen. Den MODE Schalter drücken bis der LCD Schirm zeigt
A:001 bis A:512.
1. Mit der UP und DOWN Taste wählt manjetzt die DMX Startadresse
2. Wähle danach mit die MODE Taste die die Lauflichtgeschwindigkeit
Der LCD Schirm zeigt SP:01 bis SP:99
und stelle mit die UP und DOWN Tasten die gewünschte `SPEED` ein.
1, 2 oder 4 Kanal Dimmerpack
Drücke die MODE Taste und halte sie 5 Sekunden gedrückt
Im LCD Schirm erscheint 1ch oder 2ch oder 4ch
Bei 1ch haben alle 4 Schuko Dosen die gleiche Adresse wie die Startadresse
Bei 2ch haben die erste 2 Schuko Dosen die Startadresse und die letzte 2 Schuko Dosen die
darauf folgende DMX Adresse
Bei 4ch hat die erste Schuko Dose die Startadresse und die andere 3 Schuko Dosen immer
eine DMX Adresse höher.
Sicherungen:
F6.3A 250 V
5 x 20mm
Netzanschluß
AC 230V 50Hz
16A max.
DMX Adressier Modus
Lauflichtprogramme Modus (Stand Alone)
Lauflichtgeschwindigkeit Modus
ohne
externes DMX Mischpult eingesetzt wird, mit der MODE Taste
mit
externes DMX Mischpult eingesetzt wird, zuerst die Richtige

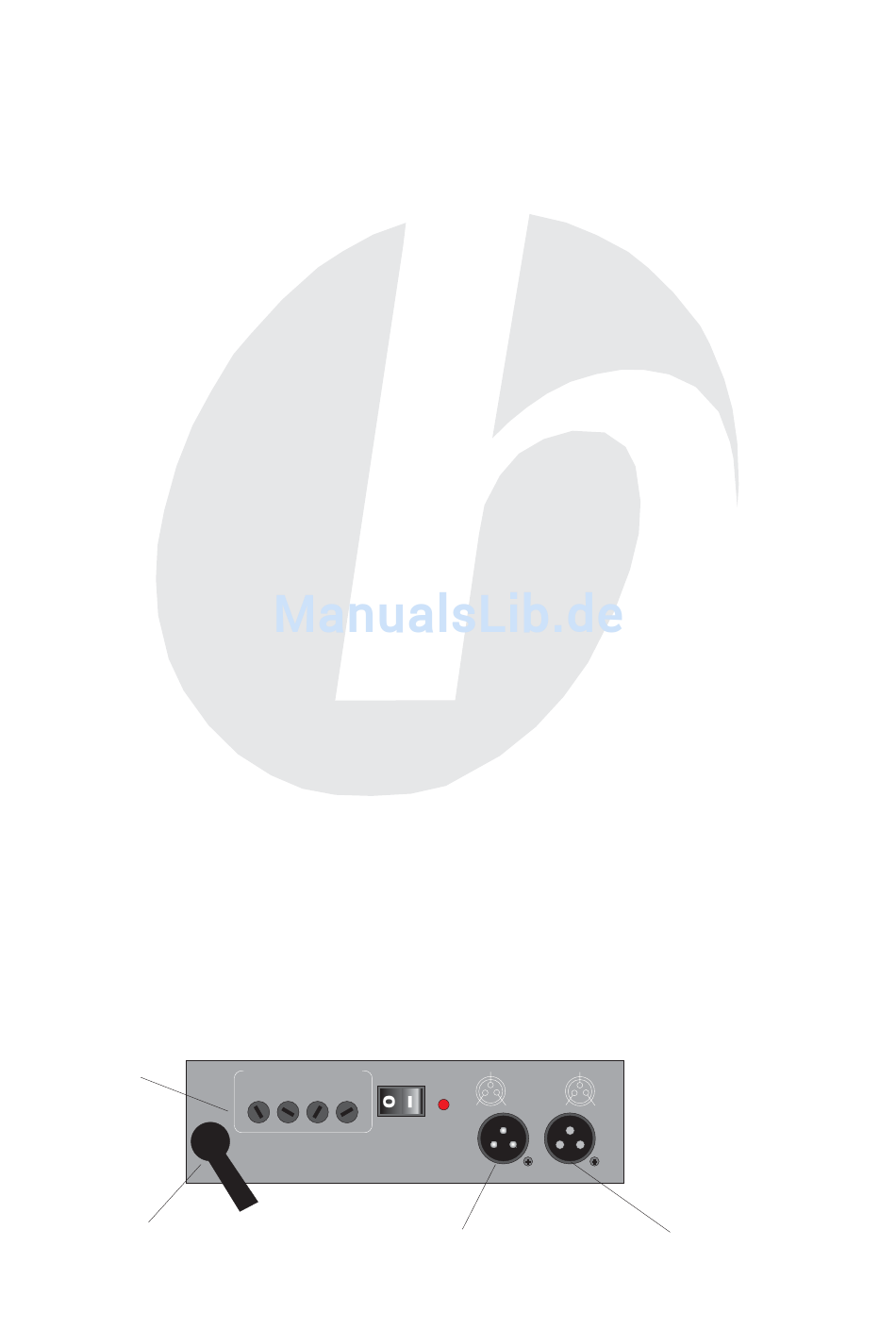

POWER INPUT
FUSES: F6.3A 250V 5x20mm
AC 230V-50HZ
16A max.
1
2
3
4
3
POWER
1=GROUND
2=DATA-
POWER
3=DATA+
INDICATOR
2
1
CE
DMX IN
DMX OUT
DMX Eingang
Anschluß
am DMX Pult
A:001 bis A:512
3
1
2
DMX Ausgang
zum nächsten
DMX Pack
