FrontRow juno Kurzanleitung Seite 2

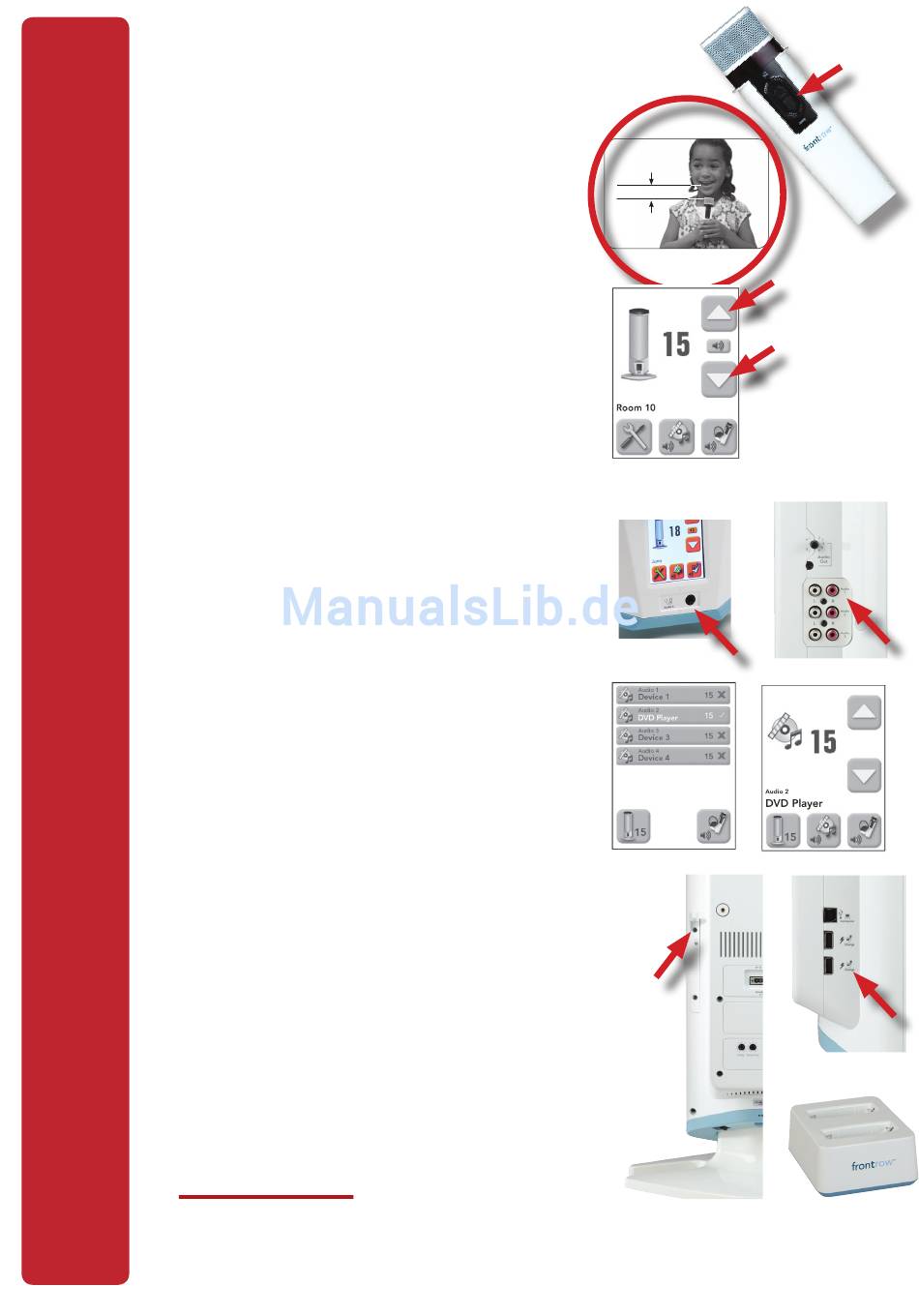

Das komplette und flexible infrarot-beschallungssystem
SCHÜLER-
• Die Schülermikrofone haben auf der Front einen Kombi-
MIKROFONE
schalter, der entweder als Taste oder als Schalter verwendet
werden kann. Drückt man ihn einfach herunter, ist das Mik-
rofon so lange aktiv wie der Schalter gedrückt bleibt. Schiebt
man ihn nach dem Drücken Richtung Mikrofonkopf wird
er arretiert und das Mikrofon bleibt eingeschaltet. Alle vier
Schüler Mikrofone können gleichzeitig verwendet werden.
Der optimale Sprechabstand beträgt10-15 cm. Zu
nahes Besprechen führt zu schlechtem Klang und un-
gleichmäßiger Lautstärke.
GESAMT-
• Die Gesamtlautstärke des Lautsprechers kann im Hauptbild-
LAUT-STÄRKE
schirm mit den Pfeiltasten auf der rechten Seite angepasst
EINSTELLEN
werden. Dies kann auch sprachgesteuert vom Umhängemi-
krofon aus erfolgen. Dafür drücken Sie die weiße Tastfläche
so lange, bis der Bildschirmhintergrund am Lautsprecher
grün wird. Jetzt können Sie zum Erhöhen der Lautstärke um
2 Schritte den englischen Befehl „Increase" und zum Verrin-
gern der Lautstärke den Befehl „Reduce" geben. Achten Sie
darauf, dass die Lautstärke nie zu hoch eingestellt wird.
Bitten Sie eine erwachsene Person, die Lautstärke des
Soundfield Systems zu kontrollieren und für eine angeneh-
me Einstellung zu sorgen.
AUDIOQUELLEN
• Zum Anschluss eines CD Spielers oder einer anderen Audio-
ANSCHLIESSEN
quelle kann wahlweise die 3,5 mm Klinkenbuchse an der
Front oder die Cinch-Eingänge an der linken Seite verwendet
werden.
• Die Lautstärkeeinstellung der Audioeingänge aktivieren Sie
im Hauptbildschirm mit dem mittleren Symbol in der unteren
Reihe. Anschließend können Sie den entsprechenden Audio
Eingang auswählen und im nachfolgenden Bildschirm seine
Lautstärke einstellen.
• Das Umhängemikrofon können Sie nach der Benutzung an
MIKROFONE
den Kunststoffhaken rechts an der Säule aufhängen und mit
AUFLADEN
dem beiliegenden Micro USB Kabel zum Aufladen mit einem
der USB Anschlüsse des Lautsprechers verbinden. Die Schü-
lermikrofone werden in den Doppelladestationen aufgela-
den. Ein Überladen der eingebauten Lithium Ionen Akkus ist
nicht möglich. Sollte sich eines der Schülermikrofone nach
längerer Nichtbenutzung im Ladegerät nicht aufladen lassen,
können Sie es mit dem Micro USB Kabel am Lautsprecher
aufladen.
Gnadeberg
Kommunikationstechnik
Dipl.-Ing. Detlev Gnadeberg
Quedlinburger Weg 5, 30419 Hannover
Tel/Fax: 0511 - 279 39 603 / 0511 - 279 39 604
E-Mail: info@gnadeberg.de
Web: www.gnadeberg.de
1. Turn microphone on by sliding the Power
Switch up. See Image 32
2. Note Power Indicator (chair icon).
See Image 32
Green = On and transmitting
Off = Power is off
NOTE: In order to conserve battery life, if
power switch is left on, your microphone will
automatically go into Standby Mode (off)
after 10 minutes of silence. Move switch to
off position, then back on to reset.
3. Keep top of microphone approximately
3 - 4in. (7.5 – 10cm) from mouth when using
as a hand-held microphone. See Image 33
4. Do not block emitter diodes. See Image 32
5. To allow hands-free use (for example,
when reading aloud and turning pages),
attach the lavaliere clip and neck strap.
Adjust neck strap to position microphone
approximately 4 - 5in (10 - 13cm) from
mouth. See Image 34
6. When needed, you can simply push and hold
the Power Switch while talking rather than
sliding it into the "on" position. This makes
transitions when passing the microphone
between students easier (e.g., no need to
take time from the conversation to turn the
mic on and off during transition). For best
results, when using the push-to-talk function,
be sure to press on the lower section of the
switch. See Image 32
7. When the battery in your microphone gets
low (approximately 1/2 hour of use time
left) the battery indicator will flash red.
See Image 32
8. Turn off microphone and charge at the
end of the day. (See page 34)
NOTE: The ISM-01 is factory set on Channel
B. Each microphone must be on a separate
channel. See Programming and Switching the
Microphone Channels on page 36.
Emitter diodes
Power
indicator
Power/
Battery
Push-to-talk
indicator
switch
Image 33
10-15cm
3-4in. (7.5-10cm)
Image 34
4-5in. (10-13cm)
31
