HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente
können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geän-
dert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.
com unter der Registerkarte „Support" für das betreffende Produkt.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur verwen-
det, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses
Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können
sich möglicherweise Sachschäden UND geringe oder keine Gefahr von
Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, erge-
ben sich wahrscheinlich Sachschäden UND die Gefahr von schweren
Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, erge-
ben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere
Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche
Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung,
um sich vor dem Betrieb mit den Produktfunktionen vertraut
zu machen. Wird das Produkt nicht korrekt betrieben, kann
dies zu Schäden am Produkt oder persönlichem Eigentum führen oder
schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und
gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine
sichere und verantwortungsvolle Weise betrieben, kann dies zu Verlet-
zungen oder Schäden am Produkt oder anderen Sachwerten führen.
Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne
direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne
Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen,
es mit inkompatiblen Komponenten zu verwenden oder auf jegliche
Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen
für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor
Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und
Warnhinweise im Handbuch zu lesen und zu befolgen, damit es be-
stimmungsgemäß betrieben werden kann und Schäden oder schwere
Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren.
Dies ist kein Spielzeug.
Allgemeine Hinweise
• Der Betrieb von ferngesteuerten Modellen bietet ihnen abwechslungs-
reiche Herausfordungen und die Möglichkeit ihre Fähigkeit als Pilot zu
verbessern.
• Bei nicht sachgemäßer Benutzung oder mangehalfter Wartung können
Modelle eine Gefährdung darstellen.
• Steuern Sie ein Modell immer so, dass Sie es zu jeder Zeit unter voller
Kontrolle haben.
• Bitte suchen Sie sich die Hilfe oder Unterstützung eines erfahrenen
Piloten.
• Suchen Sie den Kontakt zu regionalen Clubs oder Organistionen die
ihnen Informationen zu Flugplätzen geben können.
• Bei dem Betrieb des Modells, schalten Sie immer erst den Sender und
dann den Empfänger ein.
• Bitte binden Sie erneut das Modell an den Empfänger, wenn Sie alle
Einstellungen vorgenommen haben damit die Failsafeeinstellungen
übernommen werden
Piloten Sicherheit
• Aktivieren Sie vor dem Flug die Stopuhr, dass Sie den Flug unter
Kontrolle haben.
• Stellen Sie sicher, dass alle Ruder in die richtige Richtung arbeiten.
• Fliegen Sie nicht in der Nähe von Zuschauern, Parkplätzen oder anderen
Plätzen wo Menschen oder Gegenstände beschädigt werden können.
• Fliegen Sie nicht bei ungünstigen Wetterbedingungen. Schlechte Sicht
kann zu Desorientierung und Kontrollverlust führen. Wind kann zu Kon-
trollverlust führen. Feuchtigkeit und Eis kann das Modell beschädigen.
• Zeigen Sie nicht mit der Antenne direkt auf das Modell. Das Signal,
dass von der Antennenspitze erzeugt wird ist schwächer als das von der
Antennenseite.
• Sollte bei einem Flug das Modell nicht einwandfrei reagieren, landen Sie
bitte unverzüglich und beseitigen Sie die Ursache des Problems.
©2015 Horizon Hobby, LLC.
Blade, Chroma, DSM, DSM2, DSMX, Point-N-Fly and the Horizon Hobby logo
are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
Created 09/15
51112 (DE)
Warnungen zum Laden von Akkus
WARNUNG: Mangelnde Aufmerksamkeit bei der Nutzung
des Produktes in Verbindung mit den folgenden Warnungen
könnten zu Fehlfunktionen, elektrischen Problemen, großer Hitze, FEUER,
Verletzungen und/oder Sachschäden führen.
• Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise
und Produktliteratur.
• Erlauben Sie es niemals Minderjährigen Akkus zu laden.
• Lassen Sie niemals das Ladegerät oder Akkus fallen.
• Versuchen Sie niemals beschädigte Akkus zu laden.
• Versuchen Sie niemals einen Akkupack zu laden der aus
verschiedenen Zelltypen besteht.
• Laden Sie niemals einen Akku dessen Kabel punktiert oder gekürzt ist.
• Lassen Sie zu keiner Zeit Akkus in Kontakt mit Feuchtigkeit kommen.
• Laden Sie niemals Akkus in extrem heißen oder kalten Platzen (emp-
fohlener Temperaturbereich 10 - 27°) oder in direktem Sonnenlicht.
• Trennen Sie immer den Akku nach dem Laden vom Ladegerät und
lassen das Ladegerät vor weiterem Gebrauch abkühlen.
• Überprüfen Sie einen neuen Akku vor dem Laden.
• Beenden Sie bei Fehlfunktionen des Produktes sofort alle Prozesse und
kontaktieren Horizon Hobby.
• Halten Sie Akkus und das Ladegerät immer von Materialien fern die
durch Hitze beeinfl usst oder warm werden können
(z.B. Keramik und Kacheln).
• Beenden Sie sofort den Ladevorgang wenn das Ladegerät oder der
Akku zu heiß zum Anfassen wird.
Specifi cations
Abmessungen: 5.47 X 1.46 X 0.98 in (139 X 37 X 25 mm)
Gewicht: 2.52 oz (71.5 g)
Kapazität des eingebauten LiPo Akkus: 3.7 Volt 500mAh
Ungefähre Betriebsdauer: 3.5h
Kompatibel mit: Blade Chroma
Kompatible Kameras: CG02, CG02+, CG03
Spritzwassergeschützt: Ja
* Dieses Sender ist zu der Spektrum DSM, DSM2 oder DSMX
Technologie nicht kompatibel.

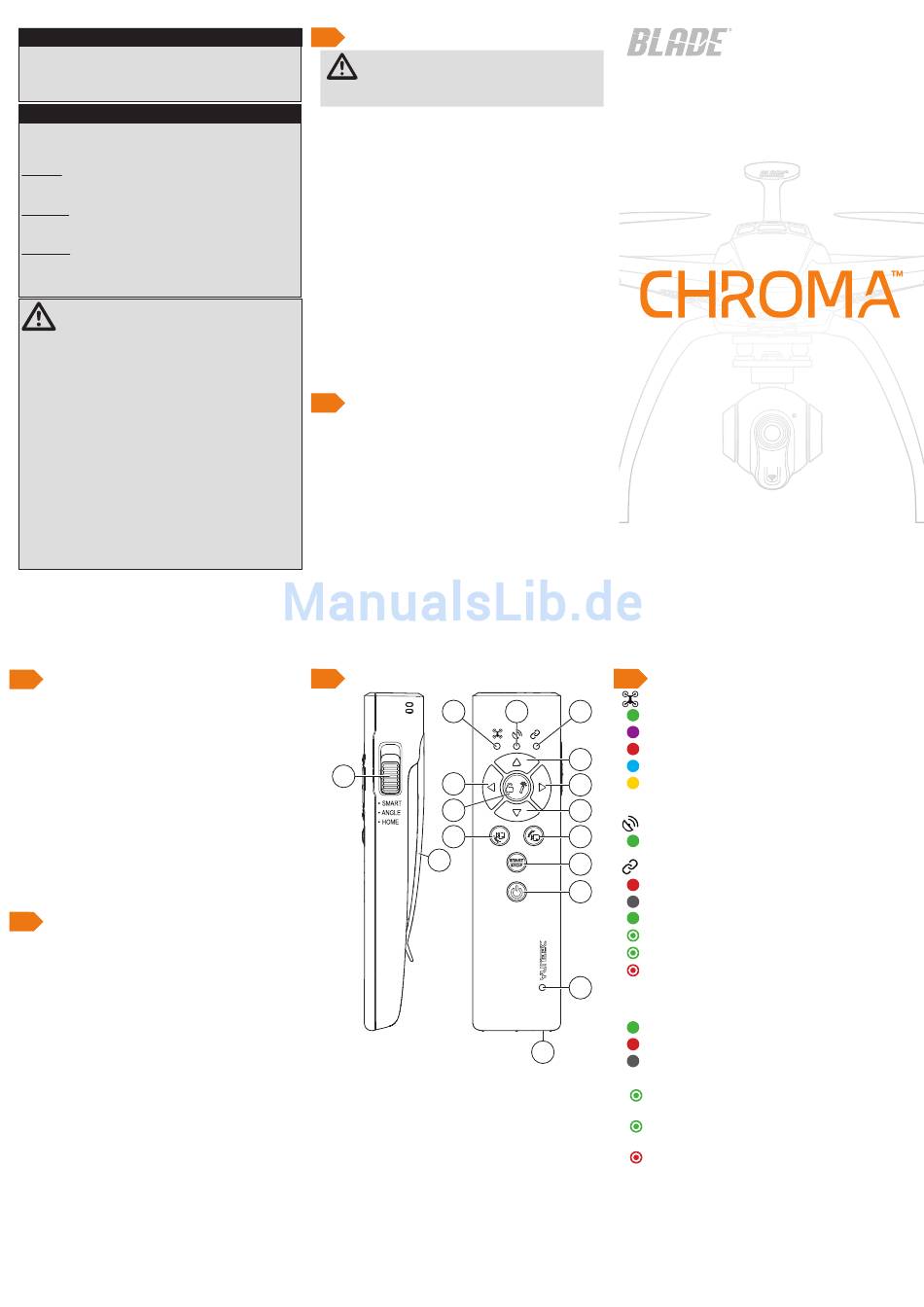

Übersicht Kontrollen
14
15
1. Copter Mode LED
2. Wizard GPS LED
3. Quadcopter Status LED
4. Steigen / Vorwärts fl iegen
Button
5. Drehen / Nach links fl iegen
Button
6. Drehen / Nach rechts
fl iegen Button
7. Sinken /Rückwärts fl iegen
Button
BLH8645
1
2
3
4
5
6
8
7
9
10
11
12
13
16
8. Magic Button
9. Pitch Control Button runter
10. Pitch Control Button rauf
11. Motor Start / Stop Button
12. Wizard Power Button
13. Wizard Power LED
14. Smart Mode / AP Mode /
Rückkehrmode Schalter
15. Clip
16. USB Port
W I Z A R D
B E D I E N U N G S A N L E I T U N G
BLH8645
www.KnowChroma.com
Dieser Sender ist zu der Spektrum DSM, DSM2 oder DSMX
Technologie nicht kompatibel.
LED Codes
Quadcopter Modes LED
Smart Mode: LED leuchtet grün
AP Mode: LED leuchtet lila
Rückkehrfunktion: LED leuchtet rot
Point-N-Fly Funktion aktiviert: LED leuchtet blau
Follow Me Funktion (Verfolgerfunktion) aktiviert:
LED leuchtet gelb
Wizard GPS LED
GPS Empfang: LED leuchtet grün
Quadcopter Status LED
Wizard nicht gebunden: LED leuchtet rot
Quadcopter hat GPS-Signal verloren: LED aus
Akku geladen: LED leuchtet grün
50% Akkukapazität: LED blinkt zwei mal grün alle 2 Sekunden
25% Akkukapazität: LED blinkt einmal grün alle 2 Sekunden
Akkuspannungsalarm des Copters:
LED blinkt schnell rot, der Wizard vibriert alle 2 Sekunden
Wizard Power LED:
Eingeschaltet: LED leuchtet grün
Lädt: LED leuchtet rot
Vollständig geladen: rote LED aus
Niederspannungsalarm des Wizard:
Akkuspannungsalarm:
LED blinkt zwei mal alle zwei Sekunden Grün
Akkuspannungsalarm:
LED blinkt ein mal alle zwei Sekunden Grün
Stromabschaltung:
LED blinkt schnell, der Wizard vibriert für 2 Sekunden
