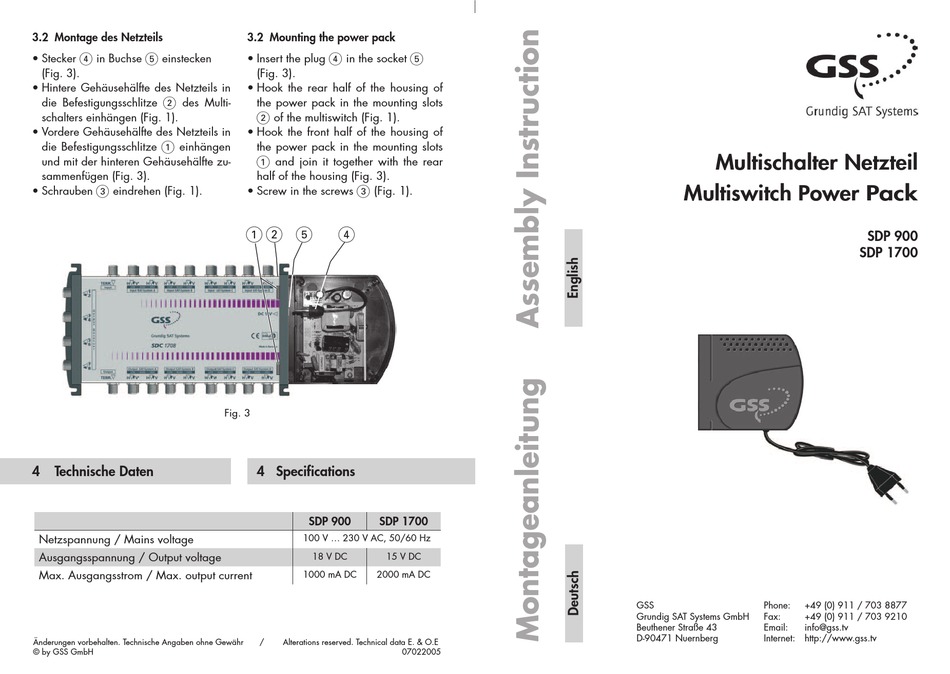

GSS SDP 900 Montageanleitung

3.2 Montage des Netzteils
• Stecker in Buchse einstecken
4 5
(Fig. 3).
• Hintere Gehäusehälfte des Netzteils in
die Befestigungsschlitze des Multi-
2
schalters einhängen (Fig. 1).
• Vordere Gehäusehälfte des Netzteils in
die Befestigungsschlitze einhängen
1
und mit der hinteren Gehäusehälfte zu-
sammenfügen (Fig. 3).
• Schrauben eindrehen (Fig. 1).
3
4 Technische Daten
Netzspannung / Mains voltage
Ausgangsspannung / Output voltage
Max. Ausgangsstrom / Max. output current
Änderungen vorbehalten. Technische Angaben ohne Gewähr
© by GSS GmbH
3.2 Mounting the power pack
• Insert the plug in the socket
4
(Fig. 3).
• Hook the rear half of the housing of
the power pack in the mounting slots
of the multiswitch (Fig. 1).
2
• Hook the front half of the housing of
the power pack in the mounting slots
and join it together with the rear
1
half of the housing (Fig. 3).
• Screw in the screws (Fig. 1).
3
� � � �
Fig. 3
4 Specifications
SDP 900 SDP 1700
100 V ... 230 V AC, 50/60 Hz
18 V DC 15 V DC
1000 mA DC 2000 mA DC
/ Alterations reserved. Technical data E. & O.E
07022005
5
Multischalter Netzteil
Multiswitch Power Pack
GSS Phone: +49 (0) 911 / 703 8877
Grundig SAT Systems GmbH Fax: +49 (0) 911 / 703 9210
Beuthener Straße 43 Email: info@gss.tv
D-90471 Nuernberg Internet: http://www.gss.tv
SDP 900
SDP 1700
