Telegärtner UCT9 Bedienungsanleitung

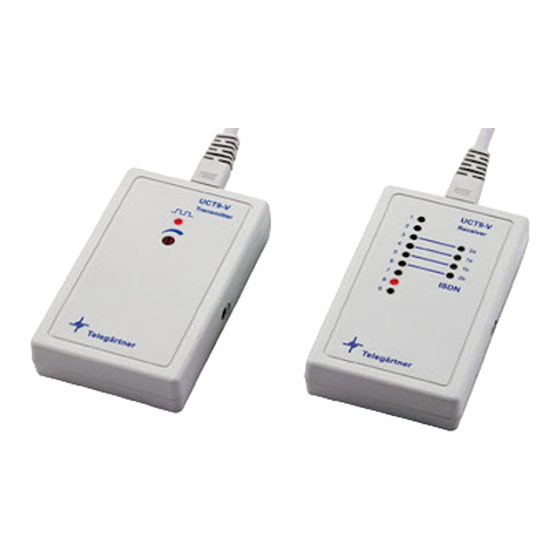

Der LAN- Verdrahtungstester UCT9 ist ein Gerät
zur Einpersonen - Prüfung von mehradrigen
Telegärtner
Kabel- und Leitungssystemen.
Zusätzlich verfügt er über einen Integrierten
ISDN-Schnelltester zur einfachen Fehlererken-
nung der häufigsten Verdrahtungsfehler.
Über Leuchtdioden auf dem UCT9 Empfänger
Bedienungsanleitung (Receiver) wird die Belegung der
Anschlussadern angezeigt.
Klemmen-
bezeichnung
UCT9
Leistungsmerkmale Inbetriebnahme und Funktionsbeschreibung
Verdrahtungstest
Erkennung und Anzeige der häufigsten
Sender (Transmitter) an einem Kabelende
Installationsfehler: Kurzschluss, Adernvertau-
Kontaktieren.
schung, Adernunterbrechung
Blinkfrequenz am Poti des Senders
Fehleranzeige für jede einzelne Ader mittels
(Transmitter) mittels Schraubendreher
Leuchtdioden. einstellen.
Empfänger (Receiver) am
Automatischer Testvorgang.
gegenüberliegenden Kabelende kontaktieren.
Einfache Bedienung und Interpretation der
Anzeigenauswertung am Empfänger
Ergebnisse.
(Receiver)
Einstellbare Testgeschwindigkeit. alle LED leuchten
nacheinander auf
Anschlussleitung 9-adrig zum Test von bis zu
eine oder mehrere LED
leuchten nicht
8-adriger Leitung mit Schirm.
Verpolungsschutz des Batterieanschlusses.
mehrere LED leuchten nicht
der Reihe nach auf
Fremdspannungsfest bis 60V.
zwei oder mehrere LED
leuchten gleichzeitig
Auswertesoftware für MS-Windows.
Prüfung Kabel 4 adrig
LED 1 - 4 leuchten der Reihe nach auf
Prüfung Kabel 4 adrig geschirmt
LED 1 - 4 + S leuchten der Reihe nach auf
Prüfung Kabel 8 adrig
LED 1 - 8 leuchten der Reihe nach auf
Prüfung Kabel 8 adrig geschirmt
LED 1 - 8 + S leuchten der Reihe nach auf
Beispiel: Kurzschluss zwischen 3 + 4 Beispiel: Vertauschung von 6 + 7
Takt/Schritt 1 2 3 4 5 6 7 8 9
1
2
3
4
5
6
7
8
S
Beispiel: Unterbrechung an 5
Takt/Schritt 1 2 3 4 5 6 7 8 9
Bei gekreuzten Kabeln kann die korrekte Ver-
1
drahtung nur gewährleistet werden, wenn auch
2 der Schirm verbunden ist. Ansonsten ist eine
beliebige Ader am Sender (Transmitter) zu
3
unterbrechen und das Ausbleiben der Anzeige
4
am Empfänger (Receiver) zu überprüfen.
5
6
7
8
S
ISDN Test (LED ISDN) 2. Installationstests
Der NTBA muß währen des Tests im Normalbe-
Zur Überprüfung von ISDN-S0- Anschlüssen ist trieb sein, die Abschlußwiderstände dürfen nicht
nur der Empfänger (Receiver) notwendig. montiert sein.
1. Test des NTBA-Anschlusses 2.1 Überprüfung der Anschlußdosen
Zur Überprüfung der Anschlußdosen wird nach-
ISDN Anschluss am NTBA im Normalbetrieb einander jede Buchse mittels eines Patchkabels
und im Notbetrieb testen. überprüft.
(Anzeigenauswertung siehe unten)
Normalbetrieb: NTBA ist am 230V Netz
2.2 Anschlusschnur des ISDN Endgerätes
angeschlossen.
Die Anschlusschnur wird mit dem UCT9
Notbetrieb: NTBA ist nicht am 230V Netz ange- verbunden.
schlossen. Der Anschluss wird von der Telekom (Anzeigenauswertung siehe unten)
gespeist.
3. Erweiterter Test für S0-Bus Installation
Beim Einsatz von mehr als einem ISDN-Engerät
Im Normalbetrieb leuchten beim Test am
an einer ISDN-Installation, dürfen die beiden
UCT9 alle LED (ISDN) grün,
Adern 2a und 2b nicht vertauscht sein.
im Notbetrieb dagegen rot.
Um eine Vertauschung dieser beiden Adern aus-
Vorraussetzung hierfür ist die ordnungsgemäße
zuschließen, wird die Ader 2a an der ersten Mög-
Funktion und der Anschluß des NTBA.
lichkeit in der ISDN Installation unterbrochen.
ACHTUNG: Die Unterbrechung der Ader 2a muß nun am
Aus techn. Gründen leuchten bei korrekter UCT9 an den Anschlußdosen angezeigt werden.
Verdrahtung im Normalbetrieb die LED 3+6 Wenn die Unterbrechung der Ader 2b angezeigt
bzw. im Notbetrieb die LED 4+5 des wird, liegt eine Vertauschung der Ader 2a mit 2b
LAN- Verdrahtungstesters ebenfalls! vor.
Wenn alle Vertauschungen beseitigt sind, wird
die Unterbrechung der Ader 2a wieder
aufgehoben.
4. Testabschluss Über 40 verschiedene Anschlussvariationen
Nach erfolgreichem Abschluss der Testpunkte können mit den 3 Anzeigezuständen der
1 - 3 müssen die Abschlusswiderstände montiert 4 Leuchtdioden mit dem UCT9 dargestellt
werden. Zum Abschluss wird der Anschluss mit werden.
dem UCT9 nochmals geprüft. Hier einige Beispiele:
Bei positiver Anzeige des UCT9, kann die ISDN
Installation in Betrieb genommen werden.
1a
(4)
Anzeigenauswertung UCT9
aus
Anzeigen beim Test der Anschlussdosen
grün
alle LED
Anschluss ist in Ordnung
leuchten grün
rot
alle LED alle Adern sind falsch
leuchten rot angeschlossen bzw. der
NTBA ist im Notbetrieb
grün
keine LED Zwischen den Adernpaaren
grün
leuchtet Kurzschluss oder Adern-
unterbrechung bei
mindestens 2 Adern
eines Adernpaares
eine oder mehrere LED die Ader, zu der die
rot
leuchten nicht entsprechende LED nicht
leuchtet, ist unterbrochen
eine oder mehrere LED die Ader, zu der die
leuchten rot entsprechende LED
rot leuchtet, ist falsch
Zur Beachtung:
angeschlossen
Der UCT9 ist nicht für den Dauerbetrieb
ACHTUNG:
ausgelegt!
Aus techn. Gründen leuchten bei korrekter
Nur für Testzwecke verwenden!
Verdrahtung die LED 3+6 bzw. 4+5 des LAN-
Verdrahtungstesters ebenfalls!
Beim ISDN Test haben die Anzeige-LEDs für
die LAN- Verdrahtung keine Bedeutung.
UCT9
Receiver
1
2
3 2a
4 1a
5 1b
6 2b
Adern-
7 ISDN
8 bezeichnung
S
Telegärtner
Anschluß ok
die Adern zu der die ent-
sprechende LED nicht
leuchtet, ist unterbrochen
die Reihenfolge der Adern
ist falsch
Kurzschluss zwischen
angezeigten Adern
Takt/Schritt 1 2 3 4 5 6 7 8 9
1
2
3
4
5
6
7
8
S
1b 2a 2b
(6) Bedeutung der Anzeige
(5) (3)
grün grün grün Ader 1a ist unterbrochen
grün aus grün Ader 2a ist unterbrochen
grün grün rot Ader 1a mit Ader 2b vertauscht
rot grün rot Ader 1b mit Ader 2b vertauscht
rot aus grün Ader 1b unterbrochen,
Ader 2a an Klemme 5
statt an Klemme 3
angeschlossen
rot rot rot alle Adern falsch
angeschlossen bzw. der
NTBA ist im Notbetrieb
