Bantam E-STATION TWO-METER Anleitung

Vielen Dank für den Kauf des E-STATION TWO-METER. Lesen Sie bitte die gesamte Anleitung vollständig und aufmerksam
durch. Sie enthält wichtige Anmerkungen und Sicherheitsinformationen.
Eigenschaften
:_____________________________________________________________________________________

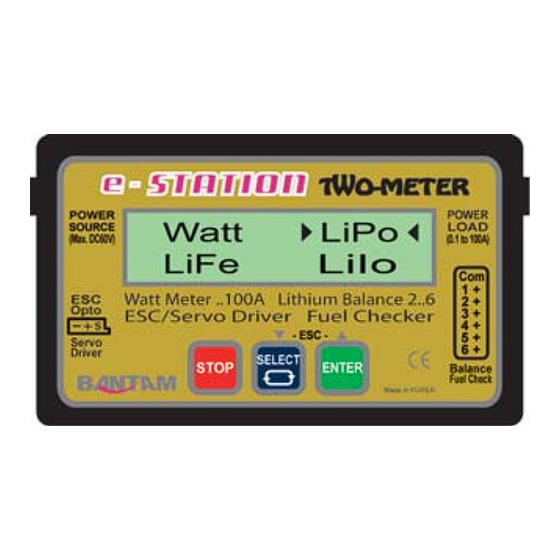

TWO-METERS ist ein hoch entwickeltes elektronisches Gerät. Es ermöglicht die Anwendung von drei Funktionen; Watt-Meter,
Batteriekontrolle und Balancer. Diese Funktionen garantieren stabile Batteriezustände und messen den elektrischen Verbrauch
während des Betriebs. Der eingebaute Balancer gleicht die Spannungen der einzelnen Zellen aus. TWO-METER kann mit allen
Arten von Lithiumbatterien (LiPo, Lilo, LiFe) angewendet werden, welche aus Reihenverdrahteten Zellen bestehen und einen
Balanceranschluss zur Prüfung der Spannung besitzen.
Watt-Meterprogramm:
Der Watt-Meterstromkreis kann den elektrischen Strom bis 100 Ampère messen. So können Sie den elektrischen Verbrauch
des Modell-Antriebes messen.
Batteriekontroller:
TWO-METER zeigt die Spannung und die Restkapazität Ihres Lithiumbatteriepacks an, sogar mit der Spannung jeder einzelnen
Zelle.
Integrierter Zellenausgleich:
TWO-METER besitzt einen integrierten selbstausgleichenden Stromkreis, der unabhängig von einem Ladegerät betrieben
werden kann. Verbinden Sie den Akku mit dem Balancer-Anschluss, wird das Ausgleichsprogramm sofort gestartet. In diesem
Fall werden die einzelnen Zellenspannungen zur niedrigsten Zellenspannung des Batteriesatzes ausgeglichen.
Spezifikation
:_______________________________________________________________________________________
Zugeführte Energie: Max. 60.0V (auf Watt-Meter und Batteriekontroller)
Maximaler Strom: 100A (Watt-Meter)
Min. Betriebsspannung: 7.2V
Stromaufnahme: 20mA am Batteriekontroller-Programm
Maße: 100 x 60 x 23mm
Inbetriebnahme
:____________________________________________________________________________________

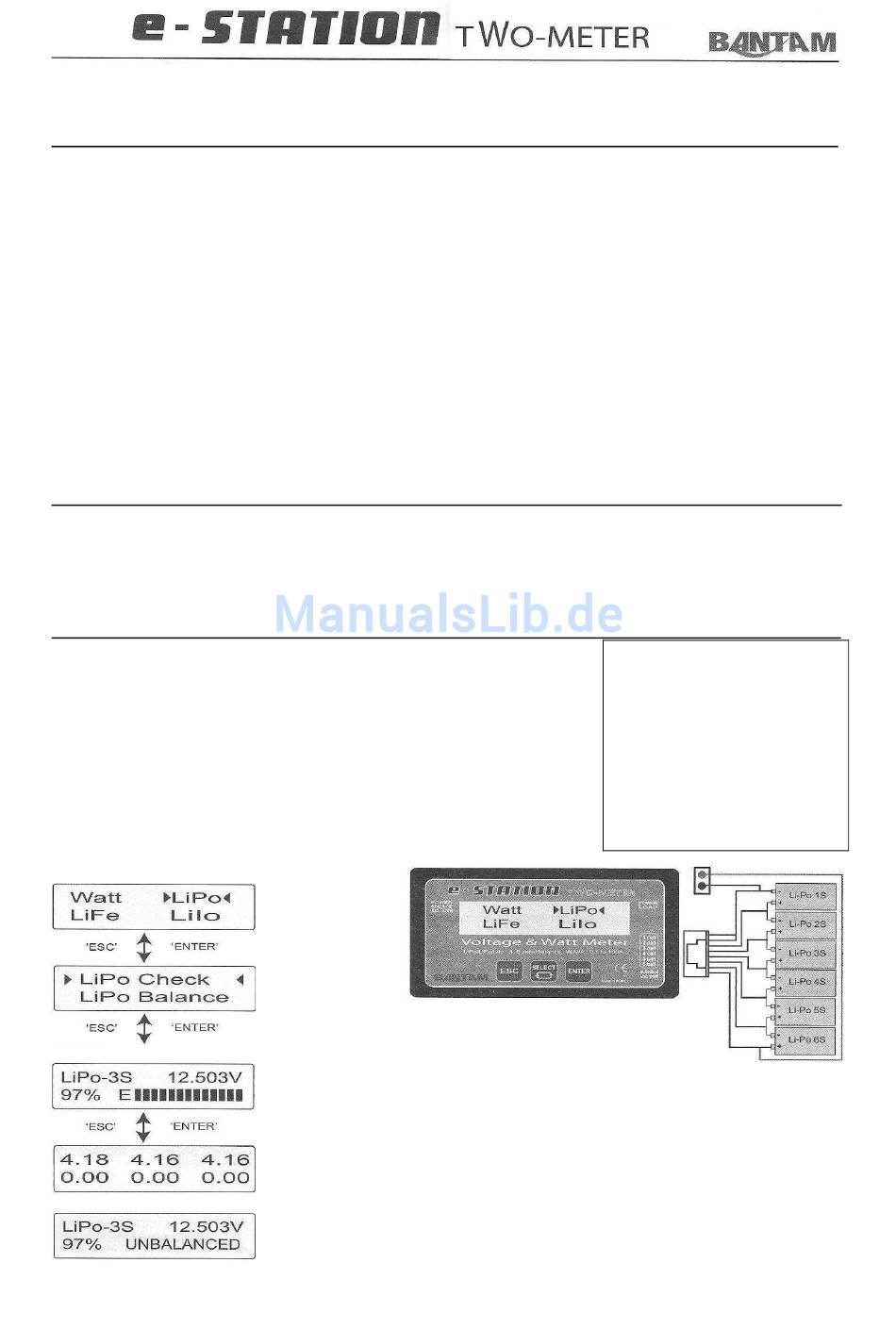

TWO-METER ist aktiviert, wenn die Batterie an die Masseinheit angeschlossen wird.
Für die Batteriekontrollfunktion schließen Sie den Batteriesatz an den speziellen
Balancer-Anschluss an. Für die Aktivierung des Watt-Meters schliessen Sie die
Batterie an das Kabel der Energiequelle an.
Batteriekontrollprogramm:
Diese Funktion wird benutzt, um die Restkapazität des Akkus und die Spannung der
einzelnen Zellen zu überprüfen oder auszugleichen.
- Wählen Sie im Programm den Akkutyp aus, der gemessen werden soll. Für die
Auswahl betätigen Sie SELECT, zum bestätigen ENTER.
- Sie können die Spannung messen oder die Zellen ausgleichen. Wählen Sie das
entsprechende Überprüfungsprogramm durch Eingabe von ENTER.
Obere Zeile: Batterietyp, Zellenzahl und Ausgangsspannung.
Untere Zeile: Akku-Restkapazität in Prozent und Diagramm-Skala.
Die Spannungen der einzelnen Zellen werden der Reihe nach angezeigt (von oben links
nach unten rechts).
Sind die Unterschiede der Zellenspannungen zu gross, wird eine Warnung angezeigt.
Überprüfen Sie die Zellen und die Kabel (auf Beschädigungen etc.) und balancieren Sie
anschliessend erneut.
!Wichtig!
Schliessen Sie den Balancerstecker
zusammen mit dem Anschlusskabel
des Akkus an den TWO-METER an.
Es sind diverse Übergansstecker für
verschiedene Batteriehersteller
erhältlich.
Für PolyQuest EAC123, für Kokam /
Graupner / Robbe EAC128, für
FlightPower / ThunderPower EAC
129 und für Align EAC 124.
