USB-WLAN-Router R36F
Erweiterte Installations- und Konfigurationsanleitung für TravelConnector
Modell: GLR1226G | Intelligente Repeaterlösung mit hoher Reichweite
v1.2
Ergänzungsanleitung für den USB-WLAN-Router R36F
(F = Firmware vorkonfiguriert)
Verbindungsaufbau mit der USB-Antenne "TravelConnector"
Die meisten Häfen und Hafenanlagen, Campingplätze oder Hotels bieten entweder
kostenlosen oder abonnierbaren WLAN‐Service an. Um diesen auch Unterdeck oder im
Wohnmobil und bei großer Entfernung mit schneller und stabiler Verbindung nutzen zu
können, ist der TravelConnector (www.travelconnector.de) die Perfekte Lösung für den

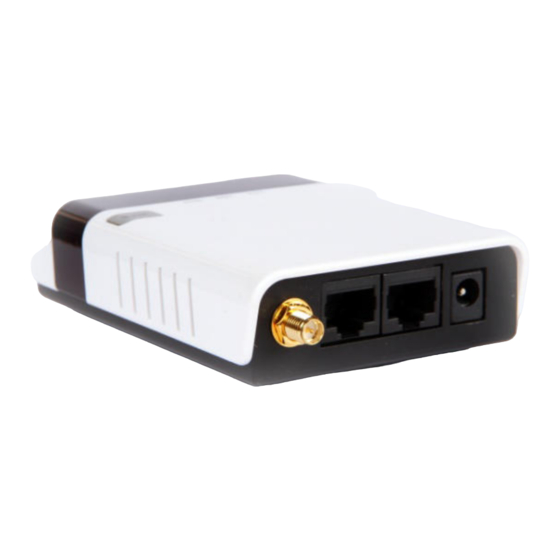

Mobilen Einsatz. Mit dem USB‐WLAN‐Router R36F kann das Signal "on Board" für mehrere
Endgeräte wie Notebook, Tablet und Smartphone gleichzeitig per WLAN zur Verfügung
gestellt werden.
BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de
Seite 1
Werbung
Inhaltszusammenfassung für batlink TravelConnector R36F
- Seite 1 TravelConnector (www.travelconnector.de) die Perfekte Lösung für den Mobilen Einsatz. Mit dem USB‐WLAN‐Router R36F kann das Signal "on Board" für mehrere Endgeräte wie Notebook, Tablet und Smartphone gleichzeitig per WLAN zur Verfügung gestellt werden. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 1...
-
Seite 2: Sicherheitshinweise
Nähe von medizinischen Geräten aus. Arbeitsumgebung Bitte beachten Sie die Hinweise für die zulässige Arbeitsumgebung Sonneneinstrahlung Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus. Beachten Sie die maximale Betriebstemperatur von +35C° Umgebungstemperatur. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 2... - Seite 3 1.1 Verbinden Sie zuerst die USB-Antennen mit den USB-WLAN-Router und schließen dann den DC-Stromanschluss an. Optional kann zu dem 230V Steckernetzteil (im Lieferumfang enthalten) ein 12V Anschlusskabel als Zubehör bestellt werden. Bezeichnung: AK12S1 im Shop http://www.batlink.de BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 3...
- Seite 4 (beachten Sie Groß- und Kleinbuchstaben). Bestätigen Sie die Eingabe durch Klicken auf den Button „OK“ Nach ca. 30 Sekunden ist die WLAN-Verbindung mit Ihrem PC / Notebook / Tablet oder Smartphone hergestellt. My-HotSpot My-HotSpot BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 4...
- Seite 5 2.2 Geben Sie im Adressfeld des WEB-Browsers die IP: 192.168.8.8 ein und bestätigen Sie die Eingabe mit Enter. Im Anmeldefenster geben Sie bei Benutzername und Passwort jeweils admin ein und klicken auf "OK" Die Startseite wird angezeigt. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 5...
- Seite 6 Verbindung mit entfernter WLAN-Station herstellen Klicken Sie auf den Button „Change Profile“ Klicken Sie dann auf den Button „Site Survey“. Ein neues Fenster öffnet sich, in dem die verfügbaren WLAN-Stationen (Hot-Spots) angezeigt werden. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 6...
- Seite 7 Jetzt können Sie im Feld "Profile Name" der Verbindung einen beliebigen Namen vergeben um diese später zu unterscheiden. Im Feld "Pass Phrase" geben Sie den WLAN-Schlüssel (WiFi-Key) ein und klicken dann auf "Save" Anmerkung: den WLAN-Schlüssel erhalten Sie vom Hot-Spot-Betreiber. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 7...
- Seite 8 Klicken Sie auf "Activate/Save". Ihre Einstellungen werden nun gespeichert. In der Statusübersicht wird nun nach ca. 10 Sekunden der Verbindungsstatus auf Connected wechseln. Die LED "USB" am Router leuchtet bei bestehender Verbindung. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 8...
- Seite 9 Vorausgesetzt Sie befinden sich in Reichweite der zu aktivierenden WLAN-Station. "Select" "Delete" lassen sich gespeicherte Profile löschen. Wollen Sie neue WLAN-Verbindungen im Profil speichern, wiederholen Sie ab Punkt 3 "Verbindung mit entfernter WLAN-Station herstellen". BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 9...
- Seite 10 Unter "Advanced" --> "Basic" gelangen Sie zur Seite in der der WLAN-Netzwerkname geändert werden kann. Hier können Sie den WLAN-Netzwerkname bei SSID ändern. Der WLAN-Kanal sollte dann geändert werden, wenn der entfernte HotSpot mit Ihrem Router R36F identisch ist. BATLINK – http://www.batlink.de http://www.travelConnector.de – info@batlink.de Seite 10...
- Seite 11 Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden. BATLINK behält sich das Recht vor, die hier beschriebenen Produktmerkmale ohne vorherige BATLINK behält sich das Recht vor, die hier beschriebenen Produktmerkmale ohne vorherige BATLINK behält sich das Recht vor, die hier beschriebenen Produktmerkmale ohne vorherige •...
