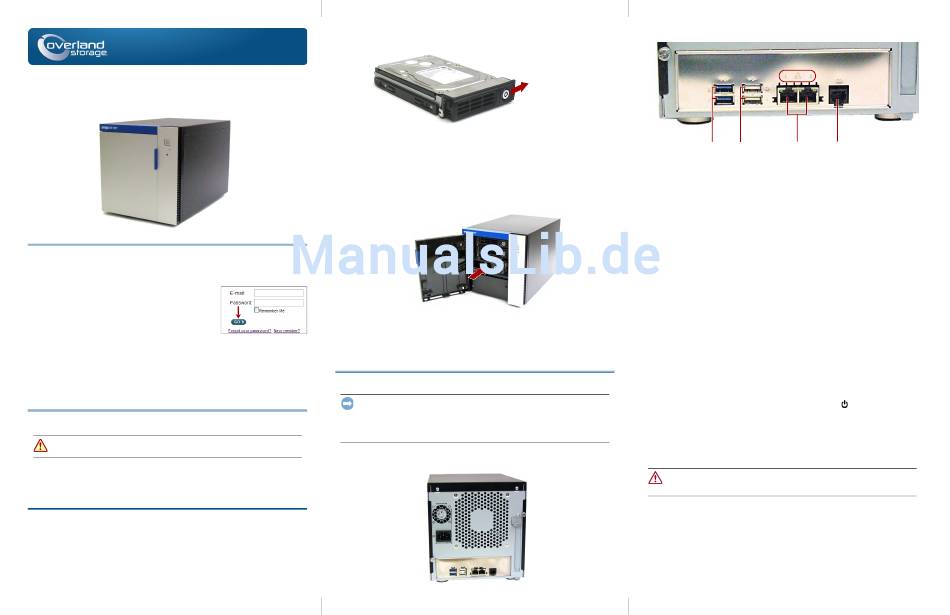

Overland Storage SnapServer XSD 40 Kurzanleitung

Kurzanleitung
SnapServer ® XSD 40
Desktop-Speichergerät
Schritt 1
Ihre Garantie zu aktivieren, ist äußerst wichtig. Technische Unterstützung und
Garantie sind erst nach Aktivierung der Garantie verfügbar:
1. Gehen Sie zu http://www.overlandstorage.com/ und
wählen Sie Service & Support (Service und Support) >
My Products (Meine Produkte).
2. Füllen Sie unter Site Login (Anmeldung) die
Felder E-mail Address (E-Mail-Adresse) und
Password (Kennwort) aus und klicken Sie auf GO.
3. Klicken Sie auf Register New Product (Neues Produkt registrieren).
4. Geben Sie die Informationen (einschließlich Seriennummer) ein und klicken Sie
auf Submit (Senden).
HINWEIS: Sie erhalten eine Bestätigungs-E-Mail von Overland mit Anweisungen, wie der
Registrierungsprozess abgeschlossen wird.
Schritt 2
WARNUNG:
Um das Risiko eines elektrischen Schlags oder Schäden am Gerät zu
vermeiden, ziehen Sie stets den Netzstecker, bevor Sie an der Einheit arbeiten.
Optionale interne Komponenten wie eine PCIe-Karte oder ein zusätzliches DIMM
müssen installiert werden, bevor Sie fortfahren. Lesen Sie die Installationsanweisungen
und Warnhinweise, die den Add-on-Komponenten beigefügt sind.
Schritt 3
Alle Laufwerke für den XSD 40 sind einzeln verpackt und müssen eingebaut werden.
Der XSD 40 kann bis zu vier Festplattenlaufwerke aufnehmen. Die Einheit wird mit
der bestellten Laufwerksanzahl ausgeliefert.
–1–
Der Griffmechanismus muss gelöst werden, um die Laufwerksträger im XSD 40
einzubauen.
*10400568­002*
10400568-002
1. Schieben Sie die Entriegelungstaste auf dem Träger nach rechts.
Die Verriegelung auf der Vorderseite des Trägers wird gelöst und der Griff wird
ausgefahren.
2. Legen Sie den Träger auf einer sicheren Fläche ab.
3. Wiederholen Sie die
4. Positionieren Sie bei geöffneter Tür ein Laufwerk vor den obersten leeren Schacht.
5. Schieben Sie das Laufwerk soweit wie möglich in den Schacht.
Eingeben
Eingeben
6. Bringen Sie den Griff in eine geschlossene Position, bis er einrastet, damit das
Laufwerk fixiert wird.
7. Wiederholen Sie die
8. Schließen Sie die Tür.
Schritt 4
WICHTIG: Die Speed/Duplex-Einstellung (Geschwindigkeit/Duplex) der Ethernet-Anschlüsse
eines XSD 40 ist standardmäßig auf „Autonegotiate" (Automatische Erkennung) festgelegt.
Der Switch oder Hub, an dem der XSD 40 angeschlossen ist, muss ebenfalls auf „Autonegotiate"
(Automatische Erkennung) eingestellt sein. Anderenfalls ist mit einem deutlich geringeren
Netzwerkdurchsatz bzw. mit einer schlechten Verbindung zum XSD 40 zu rechnen.
Sämtliche Kabel- und Netzanschlüsse sowie die Lüftung befinden sich an der
Rückwand des XSD 40.
Nach rechts
schieben
Schritte 1-2 für jeden verbleibenden Träger.
Träger hineinschieben
Schritte 4-6 für alle anderen zu installierenden Laufwerke.
–2–
Schließen Sie die Kabel wie folgt an:
1 2 3
1 – USB 3.0-Anschlüsse (2 blaue) 3 – Ethernet-Anschlüsse (2)
2 – USB 2.0-Anschlüsse (2 weiße) 4 – Serieller Anschluss*
*
Nur zur Verwendung durch den technischen Support.
1. Stellen Sie die Einheit auf die vorgesehene sichere Fläche.
2. Verbinden von Ethernet 1 mit einem Netzwerk.
Verwenden Sie ein Cat-5e-Kabel (oder besser), um Ethernet 1 am Gerät mit
einem Gigabit Ethernet-Switch in demselben LAN wie das zur SnapServer
XSD 40-Verwaltung verwendete Hostsystem zu verbinden.
3. Stecken Sie, falls gewünscht, ein zweites Netzwerkkabel in Ethernet 2.
HINWEIS: Um die Netzwerkverbindung nutzen zu können (Lastenausgleich oder
Ausfallsicherung), müssen beide Datenanschlüsse (Ethernet 1 und 2) physikalisch mit
dem Netzwerk verbunden sein. Verbinden Sie sie für den Lastenausgleich mit demselben
Switch in demselben Subnetz, wobei der Switch auf „Autonegotiate" (Automatische
Erkennung) gestellt ist. Zur Ausfallsicherung schließen Sie diesen an unterschiedliche
Switches im gleichen Subnetz an.
4. Verbinden Sie beide Stromkabel mit den AC-Steckdosen am XSD 40.
5. Stecken Sie das Stromkabel in eine unterbrechungsfreie Stromversorgung oder
eine entsprechend geerdete Wechselstromquelle.
6. Bei Verwendung von USV-Geräten der Marke APC stecken Sie das USB-Kabel
des USV-Geräts in den USB-Anschluss an der Rückwand des SnapServer.
HINWEIS: SnapServer sind für den Einsatz mit USB- oder netzwerkbasierten USV-Geräten
der Marke APC ausgelegt, um im Falle eines Stromausfalls automatisch ordnungsgemäß
herunterzufahren. Konfigurieren Sie die APC-Einheit sowohl im Web Management
Interface als auch auf der APC-Benutzeroberfläche.
7. Drücken Sie kurz auf den vorderen Ein-/Aus-Schalter (
einzuschalten.
Wichtig – Lesen Sie dies, bevor Sie fortfahren
Nach dem ersten Einschalten mit neuen Laufwerken benötigt ein Gerät der DX-Serie
bis zu 10 Minuten für den Initialisierungsvorgang. Während dieser Zeit blinkt die
Status-LED abwechselnd grün und gelb.
VORSICHT: Während sich das System in diesem Zustand befindet sollte unter keinen
Umständen die Stromzufuhr unterbrochen werden. Anderenfalls ist das Geräts ggf.
nicht mehr funktionsfähig.
Nach Abschluss der Initialisierung wird das System automatisch neu gestartet, und
die Status-LED leuchtet stetig grün. Fahren Sie mit "Erstmaliges Herstellen einer
Verbindung." fort.
–3–
4
), um die Einheit
