Inhaltszusammenfassung für Secu-Tech LC200
- Seite 1 Betriebsanleitung LC200 –Level Controller 200 LC201 –Level Controller 201 SW 02.57 05 2012 LC 2 D M 06_C...
-
Seite 2: Inhaltsverzeichnis
Bitte verwenden Sie nur hochwertige Batterien. Der Hersteller des Gerätes übernimmt keine Garantie für Schäden, die durch Batterien entstanden sind. © SECURITY & ELECTRONIC TECHNOLOGIES GmbH Adresse: Aumühlweg 3/1 Ort: A-2544 Leobersdorf Telefon: +43 2256 201 77 0 Fax: +43 2256 201 77 11 Internet: www.secu-tech.at E-Mail: office@secu-tech.at... -
Seite 3: Produktbeschreibung

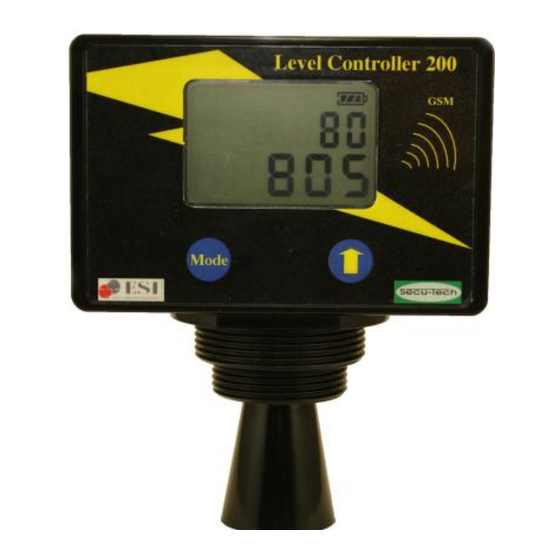

Produktbeschreibung Hauptmerkmale: Tankinhaltsanzeige in Liter und Volumprozent Tankfreiraumanzeige (wie viele Liter können nachgefüllt werden) Berechnung des mittleren Tagesverbrauchs in Litern/Tag Berechnung der Tankreichweite in Tagen Unterschiedliche Tankformen werden rechnerisch berücksichtigt Einfachste Montage Keine beweglichen Teile im Tank Berührungslose Messung mit Ultraschall für höchste Zuverlässigkeit Umgebungs- Temperatur Anwendungen als Füllstandsanzeige von z.B.: Heizöltanks... -
Seite 4: Prüfung Des Lieferumfangs
Beachten Sie, dass die Batterielebensdauer von den Einstellungen wie permanenter Anzeige und Anzahl der Messungen abhängt. Mit dem Inhaltsanzeiger LC200 erwerben Sie ein komfortables Gerät, das Ihnen bei der Messung Ihres Tankinhalts behilflich ist. Wie bei jedem anderen elektronischen System können Störungen auftreten und die Anzeige kann fehlerhaft sein oder ausfallen. -
Seite 5: Grundfunktionen
Grundfunktionen Pfeiltaste: Taste Mode: Auswahl der Anzeige 1, Wert ändern (programmieren) 2, Messung auslösen Inbetriebnahme 1, Batterien einsetzten 2, SIM-Karte einsetzen Achtung : SIM-Karte darf nicht PIN-Code geschützt sein. Tastenfunktionen: Das LC 200 verfügt über zwei Tasten : „Mode" = a, Wechsel der Funktionsanzeige b, Aktivierung des Gerätes (im Energiesparmodus) „Pfeil"... -
Seite 6: Tankdaten Eingeben
(Nach der Ziffer 9 noch einmal ▲ drücken, es erscheint ein leeres Feld- ok) Eine Füllstand- Messung kann jederzeit manuell ausgelöst werden. Falls sich das LC200 im Ruhemodus befindet, drücken Sie dafür kurz die linke Taste Mode. Das Gerät zeigt den letzten gemessenen Wert an. -
Seite 7: Funktionen Im Betrieb
Daten bleiben erhalten. Das Display wird im Modus „PS 0“ nach 50 Sekunden abgeschaltet !! Montage LC200 Schrauben Sie das LC 200 in eine freie Tanköffnung ein. Das Gerät verfügt über 2 verschiedene Gewinde. 1,5 Zoll (6/4“) und 2 Zoll. -
Seite 8: Anzeige Tankdaten
9 = Netz Registrierung während dem 2 – kein Echo empfangen, überprüfen Sie ob das Versenden des SMS verloren LC200 im Winkel von 90° zum Medium positioniert ist –bzw. vergewissern Sie sich, dass der Ultraschallimpuls nicht auf eine schräge Fläche misst 3 –Messung nicht plausibel. -
Seite 9: Zusatzfunktionen Bei Externer Stromversorgung Lc 201
Zusatzfunktionen bei externer Stromversorgung LC 201 1, Messungen mit Kurzzeitintervallen ausführen. Voraussetzung ist, dass eine nicht gesperrte SIM Karte eingesetzt ist: - **die Einstellung "GSM sen" hat zwei zusätzliche Funktionen: 4 = Messung alle 2 Stunden 5 = Messung alle 10 Sekunden Achtung: Es werden nur Alarm- und Error- SMS gesendet, d.h. - Seite 10 LC 200 wird erst eine Messung ausführen nachdem das Gerät im Netz registriert ist. (Antennen Symbol mit mindestens zwei Strichen) ; d.h. wenn keine SIM-Karte eingefügt ist, wird das LC200 in diesem Modus nicht messen! Warnung : Die Einstellungen 4 und 5 sind keine Standard Funktionen ! Wenn Fehler-Codes entstehen, werden unter bestimmten Umständen in kurzer Folge SMS's verschickt.Dies kann...
-
Seite 11: Wartung, Problembehebung
CE, ROHS 1 ½“ und 2“ Einschraubgewinde Gewährleistung Die aktuell gültigen Leistungen und Bedingungen finden Sie im Internet auf www.secu-tech.at . AGB – Allgemeine Geschäftsbedingungen Zusätzliche Information. LC 200 und LC 201 können für keine Überprüfung oder Richtigkeit eines Tankinhaltes welchen ursächlichen Gegenstand es auch immer, herangezogen werden.
