1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder ca.2,5m hoch im
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zu bewegen (Wandmontage), ist die Funktion nur bedingt gegeben!
•
Verbinden Sie die abisolierten Adern der Anschlussleitung mit Lüsterklemmen
Bewegungsmelder und schrauben diese gut fest!)
• Beachten Sie hier Bitte die Anschlussreihenfolge: 1. Verbinden Sie die Neutralleiter.
2. Verbinden Sie den roten Ausgangsleiter mit dem Verbraucher. 3. Verbinden Sie die nun
die L1-Phase Leiter miteinander!
Achtung: Die Farben der Adern können durch einen Schrumpfschlauch Überzug möglicherweise
unkenntlich sein. In dem Fall sehen alle Adern am Melder schwarz aus. Sie können entweder den
Schrumpschlauch etwas nach unten schieben um die Farben zu erkennen, oder orientieren Sie
sich am Aufdruck des Melders (L= Phase / N= Nullleiter / Lout = Ausgangsschaltung Phase!

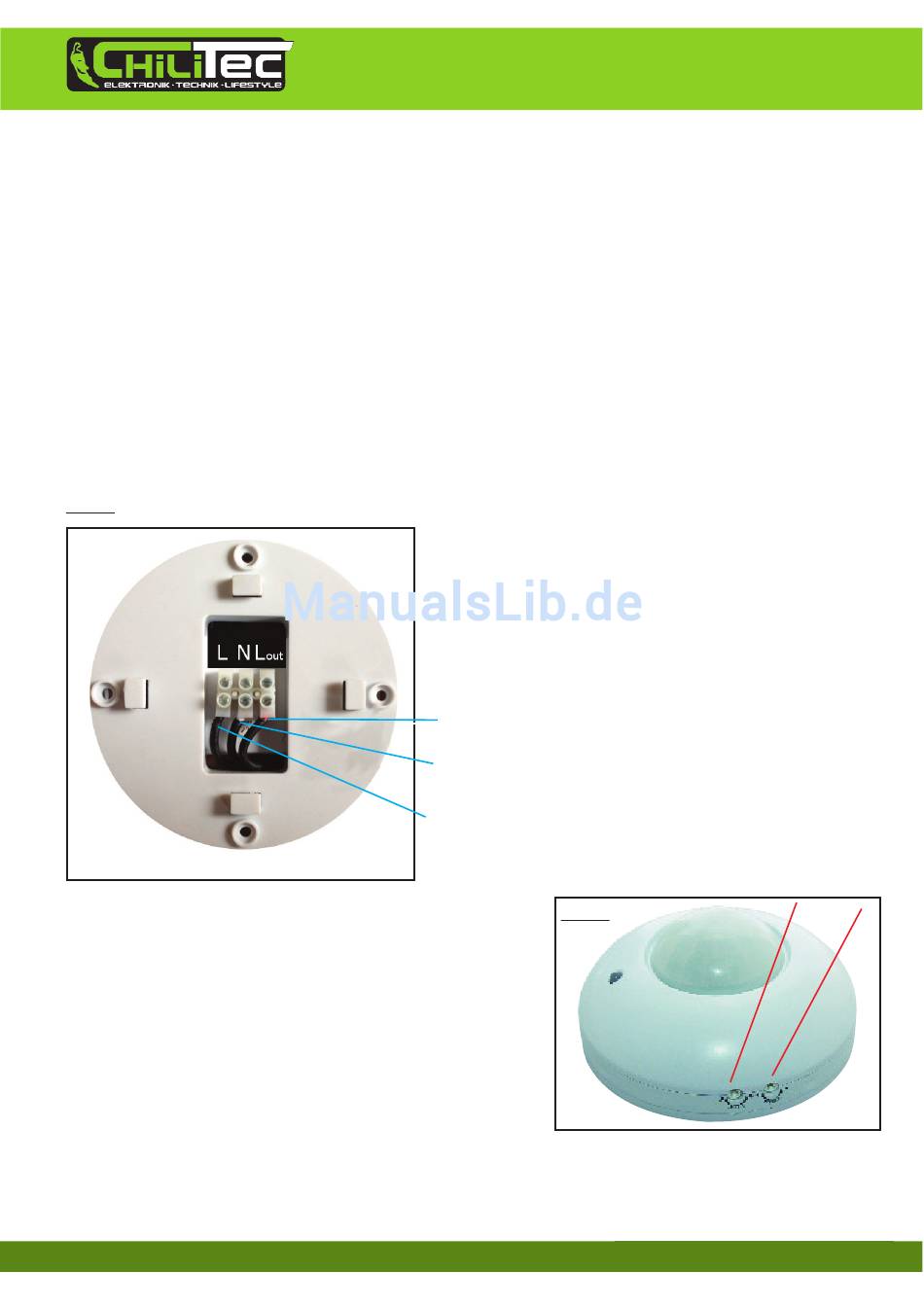

Bild 1
3. Einstellungen, Installation und Funktionstest
Funktionstest
Vor dem ersten
gungsmelder fest an. Benutzen Sie dafür die an der
Rückseite angebrachte Halterung.
• Stellen Sie nun die Regler der Unterseite
folgt ein: Die Zeiteinstellung ganz nach links auf mini-
mal und die Einstellung der Lichtempfindlichkeit ganz
nach recht, auf maximal.
Stellen Sie nun den Strom an der Hauptsicherung wie-
der an! Nun sollte der Bewegungsmelder reagieren
und Ihr Licht ein und ausschalten. Stellen Sie nach Abschluss der Installation an den beiden
unterseitigen Reglern nun die gewünschte Schaltzeit, sowie die gewünschte Lichtempflind-
lichkeit ein. Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt,
welches unter bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Veränderte Einstellungen werden erst nach einigen Sekunden aktiviert (Photocelle)!
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
Anderenfalls besteht LEBENSGEFAHR!!
rote Ader (Lout)
= Schalt-Ausgang
weiße Ader (N)
= Nullleiter
scahwarze Ader (L)
= Phase
bauen Sie den Bewe-
(Bild 2)
2. Anschluss am Stromkreis:
Schließen Sie den Bewegungsmel-
der zwischen Verbraucher und
(Bild 1)
Leuchte
Sie, dass der Bewegungsmelder
nicht zum Betrieb an Leuchtstoff-
lampen ausgelegt ist. Installieren
Sie den Bewegungsmelder nicht in
der Nähe von Heizungen oder Kli-
mageräten. Dies kann die Funk-
tion beeinträchtigen oder das
Gerät zerstören!!
Der Bewegungsmelder darf nie-
mals über einen längeren Zeit-
raum ohne einen Verbraucher
betrieben werden. Dies zerstört
evt. das Produkt.
Bild 2
wie
(Bild1)
am
. Bitte beachten
Regler für Zeit und
Lichteinstellung
