Thermo King Smart Reefer 3 Fahreranleitung

EinfachE ÜbErprÜfung
Stundenzähler
1. Rufen Sie wieder die
Standardanzeige auf.
2. Drücken Sie die MENÜ-Taste.
3. Drücken Sie die Weiter-Taste, bis
das Stundenzählermenü erscheint.
4. Drücken Sie die AUSWAHL-Taste,
um das Stundenzählermenü
2 auszuwählen.
5. Drücken Sie die Tasten „Weiter"
und „Zurück", damit die
Stundenzähler angezeigt werden.
6. Durch Drücken der Taste „Sperre"
wird der Stundenzähler dauerhaft
angezeigt. Drücken Sie diese Taste
zur Entsperrung der Anzeige erneut.
7 6 3 & 5 7. Drücken Sie die Beenden-
Taste, um zur Standardanzeige
zurückzukehren.
HINWEIS: Für weitere Informationen zum angezeigten Alarm drücken Sie die Hilfe-
Taste. Daraufhin erscheint eine Hilfemeldung. Genauere Informationen fi nden Sie in der
entsprechenden Betriebsanleitung für das Gerät.
EinfachE anZEigE und bEstiMMung
Ursache von Alarmen und Löschen von Alarmcodes
1. Beim Auftreten von Alarmen wird
das große Alarmsymbol angezeigt.
Bei einem zonenspezifi schen Alarm
1
wird ein kleines Symbol angezeigt
(im Beispiel für Zone 2).
2. Alarme werden über das Alarmmenü
angezeigt und gelöscht. Zuerst
müssen Sie zur Standardanzeige
zurückkehren.
3. Drücken Sie die MENÜ-Taste.
4. Daraufhin erscheint entweder das
Sprach- oder das Alarmmenü. Wird
das Sprachmenü angezeigt, drücken
Sie die Taste WEITER, um das
Alarmmenü anzuzeigen.
3
5. Drücken Sie die Auswahl-Taste. Die
Alarmanzeige wird eingeblendet.
7 ALARM 28
6. Liegen keine Alarme vor, wird der
Bildschirm „Kein Alarm" angezeigt.
1 to 1 ALARMS
Drücken Sie die Taste „Beenden",
PRETRIP ABORT
um zur Standardanzeige
EXIT CLEAR HELP
zurückzukehren.
7. Liegen Alarme vor, werden die
Anzahl der Alarme (bei mehr
als einem) und die aktuellste
8
CLEARING ALARM 28
Alarmcodenummer angezeigt.
8. Nach Behebung der Alarmsituation drücken Sie die Löschen-Taste, um den
Alarm zu löschen. Drücken Sie die Weiter-Taste, um den nächsten Alarm
anzuzeigen.
•
W enn ein Alarm nicht gelöscht werden kann, kann die Alarmursache immer
noch vorhanden sein. Wird die Ursache nicht behoben, wird der Alarm nicht
gelöscht.
•
A lle Alarme müssen angezeigt werden, bevor ein Alarm gelöscht werden kann.
•
W enn ein Alarm nicht im Hauptmenü gelöscht werden kann, wird die Löschen-
Taste nicht angezeigt. Diese Alarme müssen in den Menüs für geschützten
Zugang gelöscht werden.
Weitere Details und
Informationen zu
Lernprogrammen erhalten
Sie bei Ihrem Thermo King-
Kundendienstleiter.
TK 61064-PC-DE (Aufl . 08/13) ©Thermo King Corporation
EinfachE fEststEllung
Alarmursache
0 Es liegen keine Alarme vor
2 Verdampferschlangensensor (für angegebene Zone) überprüfen
3 Rückluftsensor (für angegebene Zone) überprüfen
4 Ausblasluftsensor (für angegebene Zone) überprüfen
5 Umgebungsluftsensor überprüfen
9 Hohe Verdampfertemperatur
11 Gerät regelt nach Ersatzsensor
12 Abschaltung des Sensors oder des digitalen Eingangs
13 Sensor überprüfen
21 Kühlzyklus überprüfen
22 Heizzyklus überprüfen
23 Störung des Kühlzyklus
24 Störung des Heizzyklus
26 Kälteleistung überprüfen
28 Kontrolle vor Fahrtbeginn oder Selbsttest abgebrochen
32 Geringe Kälteleistung
39 Wasserventilstromkreis überprüfen
52 Heizstromkreis überprüfen
54 Testbetrieb abgelaufen
61 Niedrige Batteriespannung
62 Amperemeter außerhalb der Kalibrierung
64 Erinnerung an Kontrolle vor Fahrtbeginn
65 Ungewöhnliches Temperaturdifferenzial
68 Interner Reglerfehlercode
70 Ausfall Stundenzähler
74 Regler auf Standard zurückgestellt
77 Prüfsummenfehler des Regler-EEPROM
79 Interner Datenlogger voll
84 Neustart Leerlauf
90 Elektrische Überlastung
91 Netzbetriebsbereitschaftseingang überprüfen
92 Sensorkalibrierung nicht eingestellt
96 Niedriger Kraftstoffstand
98 Kraftstoffstandsensor überprüfen
108 Zeitlimit für Türöffnung
111 Gerät nicht richtig konfi guriert
113 Stromkreis Elektroheizung überprüfen
114 Mehrere Alarme – Nicht betriebsbereit
127 Sollwert nicht eingegeben
128 Wartungserinnerungsanzeige 1 – Motorbetriebsstunden
129 Wartungserinnerungsanzeige 2 – Motorbetriebsstunden
130 Wartungserinnerungsanzeige 1 – Netzbetriebsstunden
131 Wartungserinnerungsanzeige 2 – Netzbetriebsstunden
132 Erinnerungsanzeige 1 – Gesamtgerätebetriebszeit
133 Erinnerungsanzeige 2 – Gesamtgerätebetriebszeit
134 Reglerbetriebsstunden
136 Digitale Ersatzausgänge überprüfen
144 Verlust der CAN-Kommunikation
145 Verlust von Eingang 8X
146 Unstimmigkeit Softwareversion
176 Verdampferdrucksensor (für bestimmte Zone) überprüfen
177 CO2-Tankdrucksensor überprüfen
178 Niedriger CO2-Tank-Füllstand

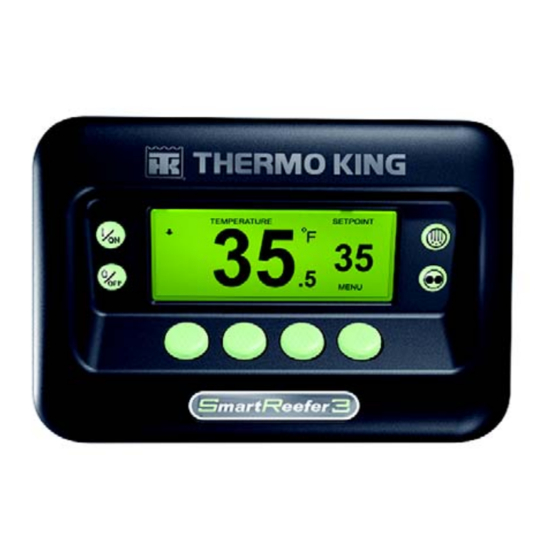

smart reefer 3-
Mikroprozessor
für cryotech-
sattelauflieger
Fahreranleitung für
den einfachen Betrieb
