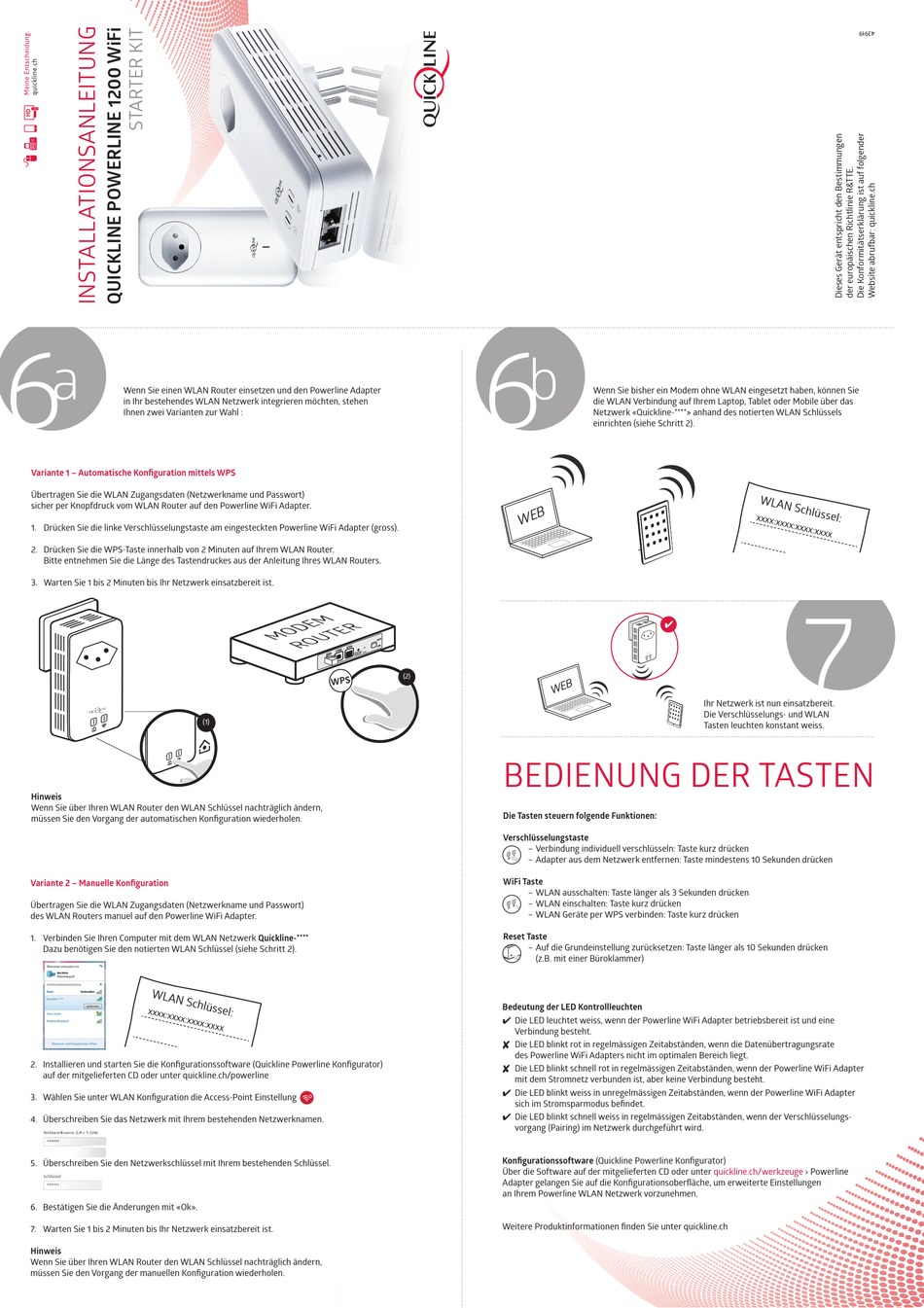

QuickLine POWERLINE 1200 WiFi Installationsanleitung

6
a
Wenn Sie einen WLAN Router einsetzen und den Powerline Adapter
in Ihr bestehendes WLAN Netzwerk integrieren möchten, stehen
Ihnen zwei Varianten zur Wahl :
Variante 1 – Automatische Konfiguration mittels WPS
Übertragen Sie die WLAN Zugangsdaten (Netzwerkname und Passwort)
sicher per Knopfdruck vom WLAN Router auf den Powerline WiFi Adapter.
1. Drücken Sie die linke Verschlüsselungstaste am eingesteckten Powerline WiFi Adapter (gross).
2. Drücken Sie die WPS-Taste innerhalb von 2 Minuten auf Ihrem WLAN Router.
Bitte entnehmen Sie die Länge des Tastendruckes aus der Anleitung Ihres WLAN Routers.
3. Warten Sie 1 bis 2 Minuten bis Ihr Netzwerk einsatzbereit ist.
Hinweis
Wenn Sie über Ihren WLAN Router den WLAN Schlüssel nachträglich ändern,
müssen Sie den Vorgang der automatischen Konfiguration wiederholen.
Variante 2 – Manuelle Konfiguration
Übertragen Sie die WLAN Zugangsdaten (Netzwerkname und Passwort)
des WLAN Routers manuel auf den Powerline WiFi Adapter.
1. Verbinden Sie Ihren Computer mit dem WLAN Netzwerk Quickline-****
Dazu benötigen Sie den notierten WLAN Schlüssel (siehe Schritt 2).
2. Installieren und starten Sie die Konfigurationssoftware (Quickline Powerline Konfigurator)
auf der mitgelieferten CD oder unter quickline.ch/powerline
3. Wählen Sie unter WLAN Konfiguration die Access-Point Einstellung
4. Überschreiben Sie das Netzwerk mit Ihrem bestehenden Netzwerknamen.
5. Überschreiben Sie den Netzwerkschlüssel mit Ihrem bestehenden Schlüssel.
6. Bestätigen Sie die Änderungen mit «Ok».
7. Warten Sie 1 bis 2 Minuten bis Ihr Netzwerk einsatzbereit ist.
Hinweis
Wenn Sie über Ihren WLAN Router den WLAN Schlüssel nachträglich ändern,
müssen Sie den Vorgang der manuellen Konfiguration wiederholen.
(1)
6
b
(2)
BEDIENUNG DER TASTEN
Die Tasten steuern folgende Funktionen:
Verschlüsselungstaste
– Verbindung individuell verschlüsseln: Taste kurz drücken
– Adapter aus dem Netzwerk entfernen: Taste mindestens 10 Sekunden drücken
WiFi Taste
– WLAN ausschalten: Taste länger als 3 Sekunden drücken
– WLAN einschalten: Taste kurz drücken
– WLAN Geräte per WPS verbinden: Taste kurz drücken
Reset Taste
– Auf die Grundeinstellung zurücksetzen: Taste länger als 10 Sekunden drücken
(z.B. mit einer Büroklammer)
Bedeutung der LED Kontrollleuchten
 Die LED leuchtet weiss, wenn der Powerline WiFi Adapter betriebsbereit ist und eine
Verbindung besteht.
 Die LED blinkt rot in regelmässigen Zeitabständen, wenn die Datenübertragungsrate
des Powerline WiFi Adapters nicht im optimalen Bereich liegt.
 Die LED blinkt schnell rot in regelmässigen Zeitabständen, wenn der Powerline WiFi Adapter
mit dem Stromnetz verbunden ist, aber keine Verbindung besteht.
 Die LED blinkt weiss in unregelmässigen Zeitabständen, wenn der Powerline WiFi Adapter
sich im Stromsparmodus befindet.
 Die LED blinkt schnell weiss in regelmässigen Zeitabständen, wenn der Verschlüsselungs-
vorgang (Pairing) im Netzwerk durchgeführt wird.
Konfigurationssoftware (Quickline Powerline Konfigurator)
Über die Software auf der mitgelieferten CD oder unter
Adapter gelangen Sie auf die Konfigurationsoberfläche, um erweiterte Einstellungen
an Ihrem Powerline WLAN Netzwerk vorzunehmen.
Weitere Produktinformationen finden Sie unter quickline.ch
Wenn Sie bisher ein Modem ohne WLAN eingesetzt haben, können Sie
die WLAN Verbindung auf Ihrem Laptop, Tablet oder Mobile über das
Netzwerk «Quickline-****» anhand des notierten WLAN Schlüssels
einrichten (siehe Schritt 2).
Ihr Netzwerk ist nun einsatzbereit.
Die Verschlüsselungs- und WLAN
Tasten leuchten konstant weiss.
quickline.ch/werkzeuge
7
› Powerline
