- Seite 1 Manual de uso Manual de utilização Bedienungsanleitung Serial N° _ _ _ _ _ _ _ _ 2015 Year Made in Italy by Nitty-Gritty Srl 41057 Spilamberto (MO) – ITALY www.nitty-gritty.it...
-
Seite 3: Inhaltsverzeichnis
ES – Índice Imágenes de la máquina ……………………………………………………………………………………………………… 1. Características de la máquina …………………………………………………………………………………………. …………………………………………………………………………………………………… 1.1. Campo de uso 1.2. Datos técnicos ……………………………………………………………………………………………………… 1.3. Componentes de la máquina …………………………………………………………………………………… 1.4. Movilización y almacenamiento de la máquina…………………………………………………………………. 2. Seguridad …………………………………………………………………………………………………………………… 2.1. Dispositivos de protección individual …………………………………………………………………………… 2.2. - Seite 4 PT – Índice Imagens da máquina ……………………………………………………………………………………………………………… 6 Características da máquina ………………………………………………………………………………………………. 23 1.1. Campo de utilização……………………………………………………………………………………………….… 23 1.2. Dados técnicos…………………………………………………………………………………………………….…. 23 1.3. Componentes da máquina………………………………………………….….……………………………….…… 24 1.4. Movimentação e armazenamento da máquina....................24 2. Segurança…………………………………………………………………………………………………………………..25 1.5. Equipamento de proteção individual......................25 1.6.
- Seite 5 DE – Index Abbildungen der Maschine …………………………………………………………………………………………………… Charakteristiken der Maschine …………………………………………………………………………………………. 1.1. Einsatzbereich ..…………………………………………………………………………………………………… 1.2. Technische Daten …………………………………………………………………………………………………. 1.3. Bauteile der Maschine ……..……………………………………………………………………………………… 1.4. Handhabung und Lagerung der Maschine ………………..…………………………………………………….. 2. Sicherheit ………………………………………………………………………………………………………….………… 2.1. Persönliche Schutzausrüstung …..…………………………………………………………………..…………… 34 2.2. Sicherheitsvorrichtungen in der Maschine ……..…………………………………………………….…………. 2.3.
-
Seite 6: Imágenes De La Máquina
–... - Seite 7 MARKING KIT - optional (CLXMKGKIT001) Marking Erosion MARKING SCREEN - optional grafica@nitty-gritty.it...
- Seite 8 EROSION ELECTROLYTE (Pack: 1x100ml) PARA EL MARCADO SOBRE COBRE, LATÒN E ACERO GALVANIZADO POR FAVOR C0NCTATAR A NITTY-GRITTY SRL PARA MARCAÇÃO DE COBRE, LATÃO E AÇO GALVANIZADO, ENTRE EM CONTATO COM NITTY-GRITTY FÜR MARKIERUNGEN AUF KUPFER, MESSING UND VERZINKTEM STAHL KONTAKTIEREN SIE UNS info@nitty-gritty.it - +39 059 785210...
- Seite 9 ACCESSORIES for GRAPHITE INSERTS TIG BOND CLXTIG000960 CLXTIG002583.10 (Pack: 1) (Pack: 10) CLXTIG000959 CLXTIG002593.10 (Pack: 1) (Pack: 10) CLXTIG000958 CLXTIG002584.10 (Pack: 1) (Pack: 10) CLXTIG000957 CLXTIG002594.10 (Pack: 1) (Pack: 10) CLXTIG000857 CLXTIG002586.10 (Pack: 1) (Pack: 10 + 1 O-ring) CLINOX ECO BRUSH CLXTIGB007 CLXTIGB004.5 –...
- Seite 10 ACCESSORIES for GRAPHITE INSERTS MARKING FELTS O-RING CLXMKG000001 CLXMKG000006 CLX004003 (Pack: 1) (Pack: 20) (Pack: 5) CLXMKG000000 CLXMKG000007 CLX004009 (Pack: 20) (Pack: 5) (Pack: 1 CLXMKG000002 CLXMKG000006 CLX004003 (Pack: 20) (Pack: 5) (Pack: 1...
- Seite 11 WORKING OPERATIONS G5 PAG 13...
- Seite 12 MARKING KIT: WORKING OPERATIONS...
- Seite 13 G5 – ECO BRUSH INSTALLATION...
-
Seite 14: Características De La Máquina

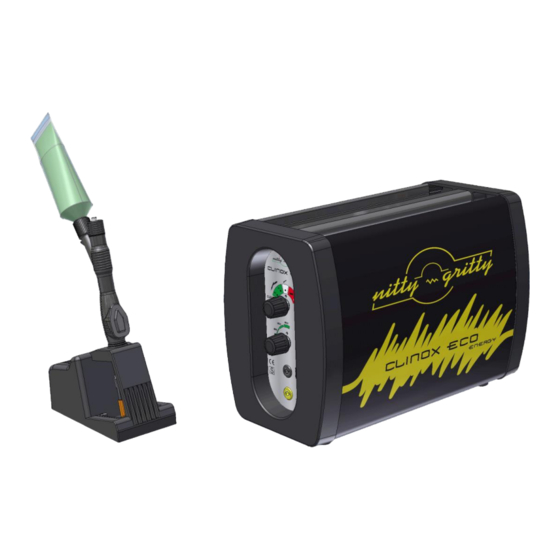

1.1. C AMPO DE APLICACIÓN Clinox Eco Energy es un sistema electroquímico para el acabado superficial de piezas de acero inoxidable. La máquina ha sido diseñada y realizada para efectuar: la limpieza de los óxidos y de las quemaduras formadas después de las operaciones de soldadura y corte;... -
Seite 15: Componentes De La Máquina
1.3. C . A) OMPONENTES DE LA MÁQUINA cable de alimentación de la máquina 13. Soporte antorcha Interruptor general 14. Alargador para soporte antorcha Toma para cable de masa 15. Pulsador bombeo líquido Toma para cable de alimentación antorcha 16. Tornillo hexagonal de fijación Pomo elaboraciones 17. -
Seite 16: Seguridad
CE. La máquina Clinox Eco Energy para el acabado de las superficies de acero inoxidable puede utilizarse con un alto nivel de seguridad siempre que se observen todas las normas de seguridad y de sentido común, los consejos del fabricante y la legislación actualmente vigente. -
Seite 17: Dispositivos De Protección Integrados En La Máquina
2.2. D ISPOSITIVOS DE PROTECCIÓN INTEGRADOS EN LA MÁQUINA ROTECCIÓN TÉRMICA La máquina está dotada de un dispositivo especial colocado de tal manera que se activa en caso de un sobrecalentamiento accidental del inversor. Cuando el dispositivo interviene la máquina deja de funcionar automáticamente. El funcionamiento se restablece de forma automática cuando la temperatura regresa a los niveles normales. -
Seite 18: Instalación De Los Tampones
4. INSTALACIÓN DE LOS TAMPONES Los tampones están realizados con un material especial, resistente a los ácidos, y a las altas temperaturas. Tampones Tig Bond (18a/18b/18c/18d) Calzar el tampón (18) en el inserto en grafito (17) (Fig. G3). Tampón Bond (18e) Colocar el tampón (18e) en el inserto en grafito (17e) de manera que esté... -
Seite 19: Instalación Eléctrica
6.3. I NSTALACIÓN ELÉCTRICA Antes de efectuar la conexión eléctrica, compruebe que la instalación de alimentación a la máquina disponga de un conductor de protección (tierra); la línea de alimentación eléctrica tenga una sección adecuada a la potencia de la máquina; ... -
Seite 20: Marcaje Electroquímico (Opcional)
(realizable en grafismos específicos del cliente). El Kit de marcaje y las retículas de marcaje se adquieren directamente en la empresa N ITTY RITTY Para mayor información contactar: N (info@nitty-gritty.it). ITTY RITTY Componentes del “Marking Kit (CLXMKGKIT001)” (Fig. B): Empuñadura (21) N.1 Electrolito para el marcaje 100ml (26) -
Seite 21: Operaciones De Marcaje
7.6. O PERACIONES DE MARCAJE ATENCIÓN: cuando se usa una retícula de marcaje nueva se recomienda realizar los marcajes de prueba para abrir correctamente todos los puntos de la retícula misma. 1. Colocar la retícula serigráfica (28) sobre la pieza que se quiere marcar. 2. -
Seite 22: Mantenimiento
8. MANTENIMIENTO Atención: antes de cualquier operación de mantenimiento es necesario desconectar la máquina de la red eléctrica. 8.1. M ANTENIMIENTO ORDINARIO Antes de cada turno de trabajo Compruebe que los componentes de la máquina no estén desgastados y, si es necesario, sustitúyalos; utilice exclusivamente recambios y accesorios originales. -
Seite 23: Características Da Máquina
1.1. C AMPO DE UTILIZAÇÃO O Clinox Eco Energy é um sistema eletroquímico para o acabamento superficial de itens de aço inoxidável. A máquina foi projetada e fabricada para executar: a limpeza dos óxidos e das queimaduras que se formaram após as operações de soldadura e corte;... -
Seite 24: Componentes Da Máquina
1.3. C . A) OMPONENTES DA MÁQUINA Cabo de alimentação da máquina 13. Suporte do maçarico Interruptor geral 14. Extensão para suporte do maçarico Tomada para cabo de massa 15. Botão de bombeamento líquido Tomada para cabo de alimentação do maçarico 16. -
Seite 25: Segurança
CE. A máquina Clinox Eco Energy para o acabamento das superfícies de aço inoxidável pode ser empregada com um elevado grau de segurança desde que sejam observadas todas as normas de segurança, do bom senso, as recomendações do fabricante e as leis atualmente em vigor. -
Seite 26: Dispositivos De Proteção Integrados Na Máquina
2.2. D ISPOSITIVOS DE PROTEÇÃO INTEGRADOS NA MÁQUINA ROTEÇÃO TÉRMICA A máquina está protegida por um dispositivo específico oportunamente posicionado que entra em ação em caso de um sobreaquecimento acidental do inversor. Quando o dispositivo dispara a máquina cessa o funcionamento de modo automático. O restabelecimento do funcionamento é... -
Seite 27: Instalação Das Esponjas
4. INSTALAÇÃO DAS ESPONJAS As esponjas são fabricadas com um material especial, resistente aos ácidos e às altas temperaturas. Esponjas Tig Bond (18a/18b/18c/18d) Colocar a esponja (18) no inserto de grafite (17) (Fig. G3). Esponja Bond (18e) Coloque a esponja (18e) no inserto de grafite (17e) de forma que este fique bem coberto (Fig. G3). Fixe a esponja (18e) no inserto de grafite (17e) por meio do o-ring específico (Fig. -
Seite 28: Instalação Elétrica
6.3. I NSTALAÇÃO ELÉTRICA Antes de efetuar a ligação elétrica, verifique que: a instalação de alimentação a montante esteja equipada com condutor de proteção (terra); a linha de alimentação elétrica tenha uma seção adequada em funcionamento da potência da máquina; ... -
Seite 29: Marcação Eletroquímica (Opcional)
O Kit de marcação e as telas de marcação podem ser adquiridos diretamente junto a empresa N ITTY RITTY Para mais informações, contactar: N (info@nitty-gritty.it). ITTY RITTY Componentes do “Marking Kit (CLXMKGKIT001)” (Fig. B): Empunhadura (21) N.1 Eletrólito para a marcação 100ml (26) -
Seite 30: Operações De Marcação
7.6. O PERAÇÕES DE MARCAÇÃO ATENÇÃO: quando se utiliza uma tela de marcação nova é fortemente aconselhado efetuar marcações de teste a fim de abrir corretamente todas as malhas da própria tela. Coloque a tela serigráfica (28) na peça a marcar. ... -
Seite 31: Manutenção
8. MANUTENÇÃO Atenção antes de qualquer operação de manutenção é necessário desligar a máquina da rede elétrica. 8.1. M ANUTENÇÃO ORDINÁRIA Antes de cada turno de trabalho Verifique o desgaste dos componentes da máquina e se for o caso substitua-o; utilize exclusivamente peças sobressalentes e acessórios originais. -
Seite 32: Charakteristiken Der Maschine
1.1. E INSATZBEREICH Clinox Eco Energy ist ein elektrochemisches System zur Oberflächenbehandlung von Teilen in Edelstahl. Die Maschine wurde entwickelt und gebaut zur Ausführung von: Reinigung von Oxiden und Verbrennungen, die sich nach dem Schweißen und Schneiden gebildet haben;... -
Seite 33: Bauteile Der Maschine
1.3. B . A) AUTEILE DER ASCHINE Netzkabel der Maschine 12. Brenner Hauptschalter 13. Brennerhalterung Steckdose für Erdungskabel 14. Verlängerung für Brennerhalterung Steckdose für Netzkabel Brenner 15. Taste Pumpflüssigkeit Knopf für Verarbeitungswahl 16. Befestigungs-Sechskantschraube Knopf für Spannungseinstellung 17. Reinigungseinsatz aus Graphit: LED: Maschine in Betrieb 17.A. -
Seite 34: Sicherheit
Die Maschine wurde in Übereinstimmung mit den Gemeinschaftsvorschriften für Sicherheit hergestellt und ist mit CE-Kennzeichnung ausgestattet. Die Maschine Clinox Eco Energy für die Oberflächenbehandlung von Edelstahl kann mit einem hohen Maß an Sicherheit eingesetzt werden, vorausgesetzt, dass alle Sicherheitsvorschriften, der gesunde Menschenverstand, die Empfehlungen des Herstellers und die derzeit in Kraft stehenden Gesetze beachtet werden. -
Seite 35: Sicherheitsvorrichtungen In Der Maschine
2.2. S ICHERHEITSVORRICHTUNGEN IN DER ASCHINE ÄRMESCHUTZ Die Maschine ist mit einer speziellen Schutzvorrichtung ausgestattet, die so positioniert ist, dass sie sich aktiviert falls eine unbeabsichtigte Überhitzung des Wechselrichters erfolgen sollte. Wenn sich die Vorrichtung einschaltet wird die Maschine automatisch nicht mehr funktionieren. Der Wiederherstellungsvorgang ist automatisch, wenn die Temperatur wieder auf ein normales Niveau absinkt. -
Seite 36: Installation Der Puffer
4. INSTALLATION DER PUFFER Die Puffer sind aus einem speziellen Material hergestellt, resistent gegen Säuren und hohe Temperaturen Puffer Tig Bond (18a/18b/18c/18d) Den Puffer (18) auf den Graphiteinsatz aufziehen (17) (Abb. G3). Puffer Bond (18e) Den Puffer (18e) auf den Graphiteinsatz aufsetzen (17e) sicherstellen, dass dieser gut abgedeckt ist (Abb. G3). Den Puffer (18e) am Graphiteinsatz befestigen (17e) mittels des entsprechenden O-Ringes (Abb. -
Seite 37: Elektroinstallation
6.3. E LEKTROINSTALLATION Vor dem Elektroanschluss überprüfen, dass: Die Versorgungsanlage stromaufwärts mit dem Schutzleiters (Erde) geschützt ist; Die elektrische Versorgungsleitung einen angemessenen Querschnitt entsprechend der Leistung der Maschine hat; Dass die Schutzvorrichtung gegen Überstrom durch Kurzschlüsse oder Überlast vorhanden ist; ... -
Seite 38: Elektrochemische Markierung (Optional)
Elektrolytlösungen, Einsätzen und Filzen für diesen Zweck)ed un Markierungsraster (auf grafischen Vorgaben des Kunden realisierbar). Das Markierungsset und die Markierungsraster können direkt bestellt werden bei der Firma N ITTY RITTY Für weitere Informationen kontaktieren Sie bitte: N (info@nitty-gritty.it). ITTY RITTY Bauteile des “Marking Kit (CLXMKGKIT001)” (Abb. B): Nr. 1 Griff (21) Nr. -
Seite 39: Markierungsvorgang
7.6. M ARKIERUNGSVORGANG WARNUNG: bei Verwendung eines neuen Markierungsrasters wird dringend empfohlen, die Probemarkierungen durchzuführen, um sicherzustellen, dass sich alle Felder des Rasters korrekt öffnen. 1. Das Siebdruck-Raster (28) auf dem zu markierenden Werkstück positionieren. 2. Die Filze für die Markierung (24) mit einigen Tropfen der Elektrolythlösung befeuchten (26/27) (Abb. H4). Warnung: Falls mehrere Markierungen in Serie vorgenommen werden (bis max. -
Seite 40: Wartung
8. WARTUNG Warnung: vor jeder Wartung muss die Maschine vom Stromnetz getrennt werden 8.1. I NSTANDHALTUNG Vor jeder Arbeitsschicht Den Verschleiß von Maschinenbauteilen kontrollieren und bei Bedarf ersetzen; Verwenden Sie nur Original-Ersatzteile und Zubehör. Überprüfen Sie den Zustand der elektrischen Ausrüstung und bewerten Sie die Funktionszuverlässigkeit. Am Ende der Arbeitsschicht die Maschine reinigen: ... - Seite 44 NITTY-GRITTY Srl Via dei Marmorari, 36 - 41057 - Spilamberto (MO) – ITALY Tel. +39 059 785210 – Fax: +39 059 7861612 www.nitty-gritty.it - info@nitty-gritty.it...
