ANLEITUNG FLETA PRO / STOCK SPEC / EURO

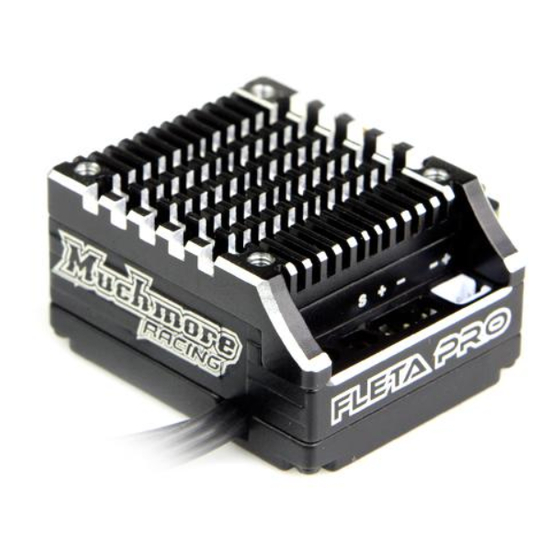

Vielen Dank für den Kauf Ihres Much-More Racing FLETA PRO / STOCK SPEC / EURO Fahrtenreglers.
Der neue FLETA PRO / STOCK SPEC / EURO wurde speziell für den RC-Rennsport im Maßstab 1/10
entwickelt. Gleich in welcher Klasse Sie an den Start gehen, der FLETA hilft Ihnen, bessere Ergebnisse
zu erzielen. Bevor Sie beginnen, bitten wir Sie, diese Bedienungsanleitung gründlich durchzulesen.
Sie enthält wichtige Sicherheitshinweise und Set-Up-Tipps von der Much-More Racing-Website.
EIGENSCHAFTEN
● 2 farbige LEDs zur schnellen Statusanzeige
● Einstellbare Gas- und Bremsfrequenz für Experten
● Erweiterte Boost- und Turbo-Optionen mit Einstellungen für Drehzahl und Ansprechverhalten
● Unterstützt "Blinki"-Modus (0° Timing) für Standardklassen
● Gas- und Bremsverhalten vollständig konfigurierbar
● Einstellbare Unterspannungs- und Temperaturabschaltung
TM
● Cooles Aluminiumgehäuse im FLOW-MAX
● Programmierbar über SHR-Programmierkarte und PC-Interface
● Firmware-Updates möglich
HINWEISE ZUM EINBAU
Akkukabel, Motorkabel und Power-Kondensator anlöten
Lötkolben mit ausreichender Temperatur verwenden. Nie länger als 5 Sekunden mit dem Lötkolben auf dem Lötpfosten bleiben.
Schmilzt das Lötzinn nicht innerhalb von 5 Sekunden, Lötkolben mit höherer Leistung verwenden. Durch Überhitzen der Lötpfosten wird der Regler beschädigt.
FLETA IN BETRIEB NEHMEN
Immer zuerst den Sender Anschalten, bevor der Regler ANgeschalten wird, um ein ungewolltes Drehen des Motors zu vermeiden. Zur Sicherheit ist die Motorfunktion deaktiviert, bis am Empfänger ein neutrales
Signal anliegt.
FLETA mit Sender abgleichen
Damit der Regler den ganzen Gasbereich Ihres Senders kennt, muss der Regelbereich kalibriert werden.
Vor Beginn sicherstellen, das am Sender EPA und Dual Rate für Kanal 2 auf 100 % eingestellt sind. Trimmung und Sub-Trim sollten auf null stehen
Vorsicht: Um einen Kontrollverlust sowie Sach- und Personenschäden zu vermeiden, während des Kalibriervorgangs Motorritzel entfernen!
Set-Taste
Anschluss
Status-LED
Lüfter
Anschluss
Programmierkarte
Set-Taste
drücken
Nicht bewegen!
3) Set-Taste drücken um Neutralstellung einzustellen.
Die grüne LED blinkt wenn die Neutralstellung gespeichert ist.
Set-Taste
drücken
Vollbremsung
5)Wenn die grüne und rote LED leuchten, auf Vollbremsung halten und Setup-Taste drücken.
Die LEDs blinken wenn Vollbremsung gespeichert ist und wechseln anschließend zu grün.
LED-STATUSANZEIGE
An der Vorderseite des Reglers befinden sich verschiedenfarbigen LEDs zur Statusanzeige. Die Bedeutung der einzelnen Farben sind nachstehend aufgeführt:
Grün leuchtet
Alle Farben leuchten
Rot leuchtet
Grün blinkt
SHR-PROGRAMMIERKARTE
Mit der SHR-Programmierkarte können die Einstellungen des FLETA PRO/STOCK SPEC/EURO angepasst werden. (SHR-Programmierkarte separat erhältlich)
Am FLETA PRO/STOCK SPEC sind 19 verschiedene Programmpunkte einstellbar, am FLETA EURO sind es 13.
Für eine Beschreibung der SHR-Programmierkarte bitte wenden.
-Design und 30-mm-Lüfter mit hoher Drehzahl
Kabel
A - B
BLAU SCHWARZ GELB
* Auf Kabelfarbe achten
Nicht bewegen!
Sender anschalten, Gas in Neutralstellung
Grüne
LED
Rote &
Grüne
LED
Gas neutral
Vollbremsung / Vollgas Rückwärts
Vollbremsung
0°-Timing-Modus
SICHERHEITSINFORMATIONEN
● Produkt von Kindern fernhalten.
● Dieses Produkt wurde ausschließlich für die Verwendung in RC-Cars entwickelt. Für andere
Anwendungen nicht geeignet.
● Produkt bei angeschlossener Stromquelle nicht unbeaufsichtigt lassen.
● Sicherstellen, dass alle Kabel in einwandfreiem Zustand und sicher befestigt sind.
● Beachten, dass sich Stecker während des Betriebs durch Vibrationen lösen können. Es droht
der Verlust der Kontrolle.
● Auf richtige Polarität achten.
● Um Kurzschlüsse zu vermeiden auf richtige Isolierung der Kabel und Stecker achten.
● Produkt von Wasser, Öl, Kraftstoff, und anderen leitenden Flüssigkeiten fernhalten. Wird das
Produkt Feuchtigkeit ausgesetzt, Betrieb umgehend einstellen und vollständig trocknen lassen.
● Lüfterschrauben nur leicht anziehen. Bei zu festem Anziehen kann das Gehäuse beschädigt werden.
● Getriebeübersetzung an Streckenbedingungen anpassen. Bei falscher Übersetzung droht
Beschädigung von Motor und Regler
● Bei ausgebautem Motor und/oder Motorritzel niemals Gas geben. Wird der Motor ohne Last
betrieben drohen Beschädigung und die Gefahr von Feuer und Verbrennungen.
SPEZIFIKATIONEN
Reglermodell
Dauerstrom
Spitzenstrom
Eingangsspannung
Internes BEC
Motorlimit
Unterstützte Motoren
Abmessungen
Gewicht
Besonders auf die Polaritätsangaben unter den Lötpfosten achten. Sicherstellen, dass die einzelnen
Motorphasen (A, B, C) an den entsprechenden Anschluss des Reglers angeschlossen werden. Für den
Anschluss des Akkus wird für den Pluspol (+) die Verwendung eines roten Kabels und eines schwarzen
Kabels für den Minuspol (-) empfohlen. Wird die Polarität vertausch, droht die Beschädigung des
Reglers!!
Beigelegten Power-Kondensator unbedingt an die Lötpfosten für den Akku-Anschluss anlöten!!
Bei Betrieb des Motors ohne Power-Kondensator droht die Beschädigung des Reglers!
Achtung
Anschluss und Montage
Empfängerstecker in den Gaskanal (CH2) des Empfängers stecken.
(Signallitze weißes Kabe)
Das eine Ende des Sensorkabels in den Sensoranschluss des Motors, das andere in den
Sensoranschluss des Reglers stecken.
+ C
Regler, Schalter und Kondensator mit Doppelklebeband auf dem Chassis des Modells befestigen.
ROT ORANGE
Bei Bedarf beiliegenden Lüfter auf den Regler schrauben und beim Einstecken des Steckers in den
Lüfteranschluss auf richtige Polarität achten.
Set-Taste
drücken
Set-Taste gedrückt halten, Regler einschalten.
Set-Taste loslassen, wenn die grüne LED leuchtet.
Vollgas geben
4) Wenn die rote LED leuchtet, Vollgas geben und Setup-Taste drücken.
Die rote LED blinkt wenn Vollgas gespeichert ist-
Vollgas halten bis die LED die Farbe wechselt.
6) Kalibrierung abgeschlossen.
Grün leuchtet / Rot blinkt
Alle Farben blinken
LEDs aus
Rot blinkt
1
FLETA PRO FLETA STOCK SPEC
120 A 100 A
760 A 600 A
4 - 8 Zellen NiMH/NiCd oder 2S LiPo, 2S LiFe
6 V@3 A
Über 3,0 T Über 6,5 T
2-Pol-Brushlessmotoren der Baugröße 540 mit Sensor
30 mm (L) x 36 mm (B) x 19 mm (H)
43 g 39 g
*FLETA EURO: Blinki-Firmware (kein Boost) ab Werk installiert
Regler an-
schalten
Set-Taste
drücken
Temperaturabschaltung aktiv
Kein Sensorkabel erkannt
Bei angeschaltetem Regler kein Empfängersigna
Motorkabel vertauscht (A, B, C)
FLETA EURO
80 A
480 A
Über 9,5 T
32 g
Grüne
LED
Rote
LED
