Remarques importantes

Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
REMARQUE ! Pour évider les dégâts matériels
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Groupe cible et qualification
La baignoire doit uniquement être montée par des
installateurs sanitaires formés à cet effet.
REMARQUE ! L'installation doit obligatoirement
être réalisée selon les consignes d'installation des
fournisseurs locaux ainsi que les normes spécifiques aux
pays.
6
BA_M_BlueMoon_Einbau_Fliesen/13.11.2

Consignes de montage

Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
REMARQUE !

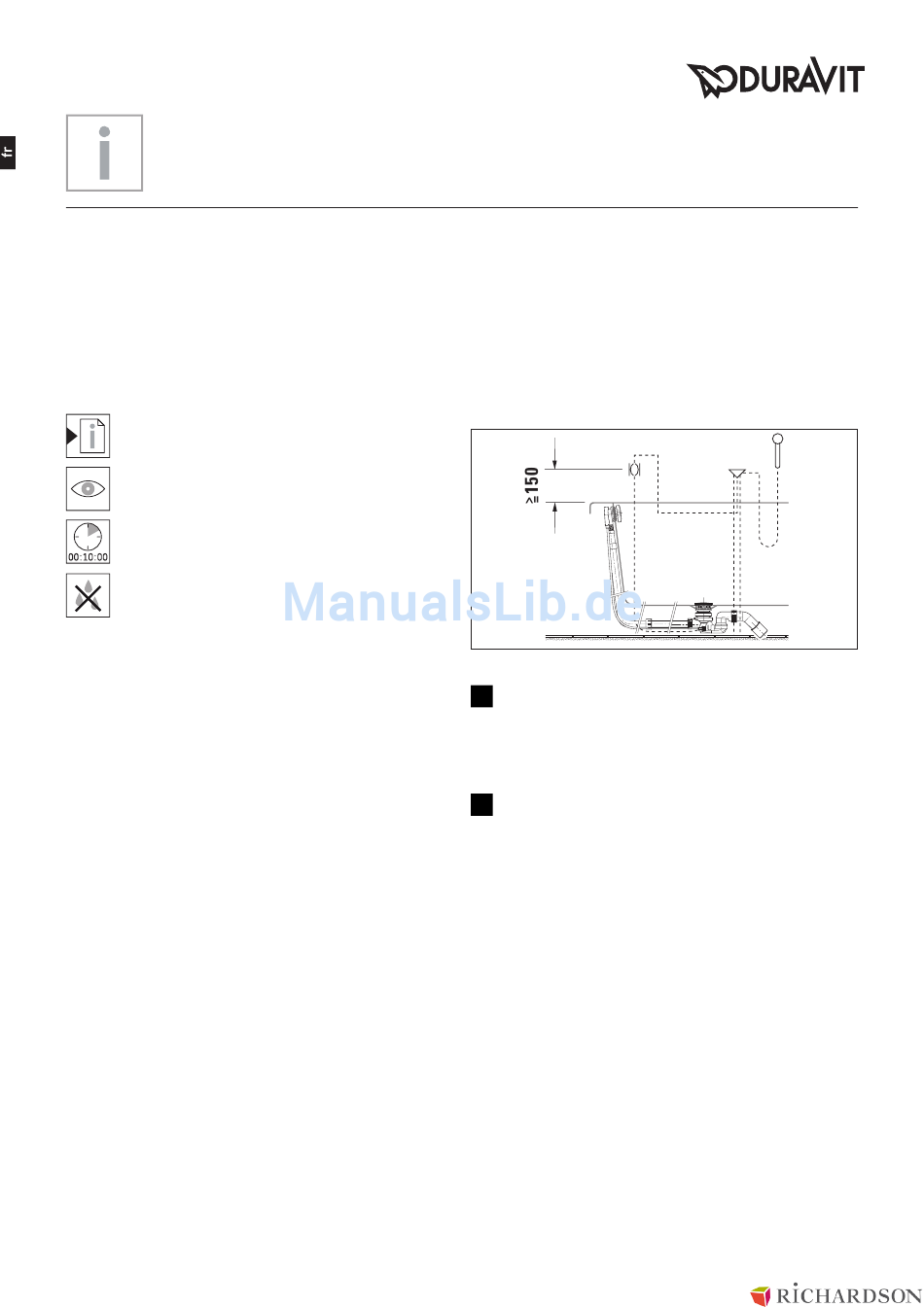

Sur les baignoires à arrivée d'eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
Prévoir une trappe de visite (graphique 16)
16
• Zone : garniture d'écoulement et de trop-plein
• Dimensions de la trappe de visite
pour la garniture d'écoulement : min. 20 x 20 cm
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
Datum Name Ma§stab
Date Scale
Gezeichnet
08.10.13 Allgaier 1:20
Drafted
Fermer la trappe de visite (graphique 17)
GeprŸft 17
08.10.13 WLT 1:10 X
Certified
GeŠndert
1:5
Modified
• Isolé contre les éclaboussures d'eau
• Ouvrir uniquement avec un outil
Seitenansicht
Lateral view
Artikel-Nr. Zeichnung
000000 # W-T- 000000 - 00 - 0
Drawing
Model-No.
Name
Schematische Zeichnung mit Rohrunterbrecher
Bezeichnung Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
Description
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
