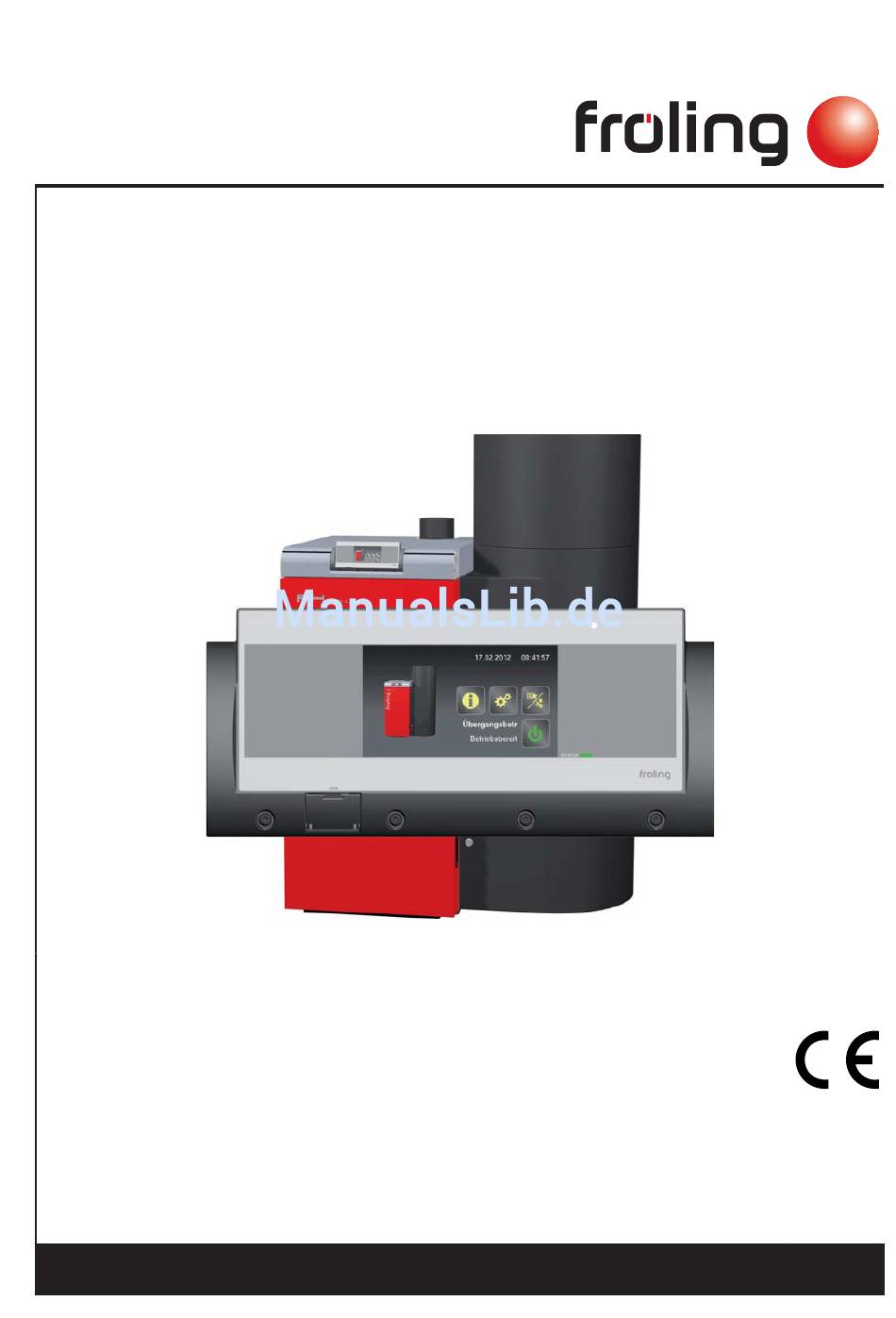

Bedienungsanleitung

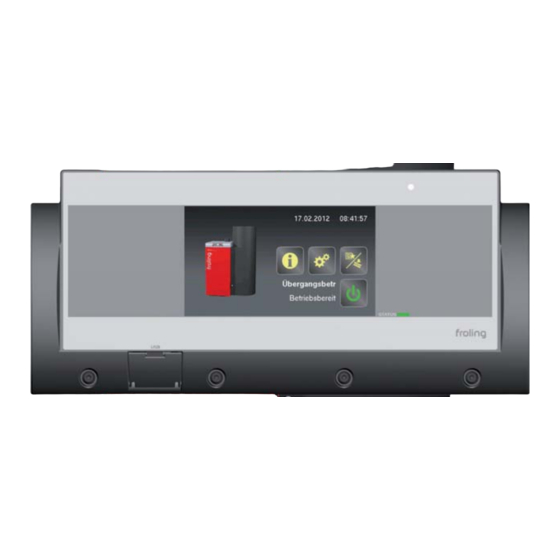

K K esselregelung Lambdatronic P 3200 - Touch
Version 50.04 - Build 05.08
Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0850213_de | Ausgabe 18.07.2013
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Froling Lambdatronic P 3200 - Touch
- Seite 1 Bedienungsanleitung K K esselregelung Lambdatronic P 3200 - Touch Version 50.04 - Build 05.08 Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0850213_de | Ausgabe 18.07.2013 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I I nhaltsverzeichnis Allgemein Über diese Anleitung Sicherheitshinweise Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Anschlusshinweise 2.1.2 Netzanschluss 2.1.3 Abgasfühler anschließen 2.1.4 Kombination mit Öl-Brenner 2.1.5 Fernversteller anschließen 2.1.6 Kesselfreigabe-Eingang 2.1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul 2.1.8 Anschluss Pellets-Box Komfort Erweiterungsmodule 2.2.1... - Seite 3 Menü - Wasser 5.2.1 Zustandsanzeigen des Boilers 5.2.2 Temperatureinstellungen des Boilers 5.2.3 Heizzeiten des Boilers 5.2.4 Serviceparameter des Boilers Menü - Solar 5.3.1 Zustandsanzeigen des Solarsystems 5.3.2 Temperatureinstellungen des Solarsystems 5.3.3 Serviceparameter des Solarsystems Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de...
- Seite 4 Inhaltsverzeichnis 5.3.4 Solar Wärmemengenzähler 5 5 .4 Menü - Puffer 5.4.1 Zustandsanzeigen des Pufferspeichers 5.4.2 Temperatureinstellungen des Pufferspeichers 5.4.3 Heizzeiten des Pufferspeichers 5.4.4 Serviceparameter des Pufferspeichers Menü - Kessel 5.5.1 Zustandsanzeigen des Kessels 5.5.2 Temperatureinstellungen des Kessels 5.5.3 Heizzeiten des Kessels 5.5.4 Serviceparameter des Kessels 5.5.5...
- Seite 5 5.14.3 Fehlerpuffer löschen 5.15 Menü - Displayeinstellung 5.15.1 Allgemein 5.15.2 Datum / Uhrzeit 5.15.3 Softwareupdate / Service 5.16 Kesseltypbezogene Werkseinstellungen 5.17 PWM / 0 - 10V Einstellungen Störungsbehebung Vorgehensweise bei Störmeldungen Einstell-Protokoll Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de...
-
Seite 6: Allgemein
Allgemein Über diese Anleitung 1 1 Allgemein 1.1 Über diese Anleitung Bitte lesen und beachten Sie die Bedienungsanleitungen, insbesondere die enthalte‐ nen Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfüg‐ bar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektri‐ schen Anschluss und Störungsbehebung der Regelung Lambdatronic P 3200 . -
Seite 7: Elektrischer Anschluss Und Verkabelung
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 2 Elektrischer Anschluss und Verkabelung 2.1 Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 8: Anschlusshinweise
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten A A nschlusshinweise Anschluss Kabeldimension / Spezifikation / Hinweis Bus (1) Anschluss mit Kabel – LIYCY paarig 2x2x0.5; ⇨ Siehe "Bus-Kabel anschließen" [Seite 22] ❒ Achtung! CAN L und CAN H dürfen nicht mit +U verbunden werden! Bus (2) Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung;... -
Seite 9: Netzanschluss
❒ Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen Normen und Vorschriften zu dimensionieren. ❒ Die Versorgungsleitung (Netzanschluss) ist bauseitig mit C16A abzusichern! Bei Verwendung eines Sicherungsautomaten ist ein Typ mit C16A zu verwenden. 2.1.3 Abgasfühler anschließen Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 10: Kombination Mit Öl-Brenner
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 2 .1.4 Kombination mit Öl-Brenner Der Anschluss „Heizkreispumpe 0“ kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als Brenner-Relais verwendet werden. Anschluss einer HKP 0 bis max. 2 Ampere: Anschluss einer HKP 0 bis max. 5 Ampere: Anschluss als Brenner-Relais: 2.1.5 Fernversteller anschließen Im Fernversteller ist ein Raumfühler inkludiert, der die aktuelle Raumtemperatur an die... -
Seite 11: Kesselfreigabe-Eingang
⇨ Siehe "Kombination mit Öl-Brenner" [Seite 10] Die HKP 0 wird nicht drehzahlgeregelt angesteuert! (Pumpendimensionierung beachten!) ❒ Betriebsart „Winterbetrieb“ einstellen Betriebsart ändern Eine Mindestansteuerzeit des P4 Pellet von 15min ist vom übergeordneten Leitsystem zu gewährleisten! Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 12: Anschluss Einer Hocheffizienzpumpe Am Kernmodul
Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 2 .1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen: Pumpe 1 (L) Pumpe 1 ( ) KERNMODUL Pumpe 1 (N) FRKEM25 PWM / 0-10V ( PWM / 0-10V ( ) ❒... -
Seite 13: Anschluss Pellets-Box Komfort
❒ Kontrolle anhand der Platinenbeschriftung durchfühern ➥ Die Stellmotoren (1) der Pellets-Box müssen auf Stellung „R“ geschaltet sein! Die Stellmotoren sind steckerfertig und werden an der Platine angeschlossen. Alle nötigen Steckklemmen sind im Lieferumfang der Pellets-Box enthalten! Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 14: Erweiterungsmodule
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2 Erweiterungsmodule 2.2.1 Heizkreismodul Mit dem Kernmodul können standardmäßig zwei Heizkreise angesteuert werden. Um die Heizkreisansteuerung zu erweitern, muss mit den Heizkreismodul-Platinen er‐ weitert werden. Die Erweiterung mit acht Heizkreismodulen (Adresse 0 bis 7) ist mög‐ lich, wobei hier die richtige Einstellung der Modul-Adresse beachtet werden muss. -
Seite 15: Hydraulikmodul
Netz (9) Anschlusskabel 3 x 1.5mm , Absicherung 10A Pumpe 1/2 (10/11) Anschlusskabel 3 x 1.5mm , max. 1,5A / 230V / 280W 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 16: Anschluss Eines Umschaltventils
Elektrischer Anschluss und Verkabelung Erweiterungsmodule A A nschluss eines Umschaltventils Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlos‐ sen, so ist der Einsatz eines RC-Gliedes zwingend erforderlich. Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdreh‐ zahl auf 100% gestellt werden. Anschlussbeispiel: Der Außenleiter L(bn) ist am Außenleiter der jeweiligen Netzversorgung des Moduls oder am Kernmodul, Ausgang HKP0/Brennerrelais am Pin „LV“... -
Seite 17: Anschluss Einer Hocheffizienzpumpe Am Hydraulikmodul
❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. "AO-P2" anschließen ➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe ach‐ ten! HINWEIS! Bei Einsatz einer Fröling-Pumpengruppe: ⇨ Siehe "Anschlusspläne nach Pumpentypen" [Seite 24] Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 18: Pelletmodul
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2.3 Pelletmodul Das Pelletmodul ist im Standard-Lieferumfang enthalten und stellt die Anschlüsse der Hardwarekomponenten für Pelletsförderung und Pelletsverbrennung zur Verfügung: Anschluss Kabeldimension / Spezifikation / Hinweis Zündung E1 (1) Anschlusskabel des jeweiligen Aggregates WOS-Antrieb M4 (2) Ascheschnecke M9 (3/4) Netz (5) -
Seite 19: Störmeldekontakt (Am Pelletsmodul)
Verfügung („normal open“ und „normal closed“). Tritt eine Störung auf, werden beide Kontakte angesteuert, wobei „normal open“ als Schließer- Kontakt und „normal closed“ als Öffner-Kontakt ausgeführt sind. ❒ Maximale Belastung des Kontaktes: 1A Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 20: Pelletmodul-Erweiterung
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2.4 Pelletmodul-Erweiterung Mit dem Pelletmodul wird standardmäßig ein Saugaustragsystem angesteuert. Die Pelletmodul-Erweiterung wird benötigt, wenn Saugschneckensysteme oder andere Austragsysteme bzw. Anlagenkomponenten von Fremdherstellern eingesetzt werden. Versorgungsleitung und Kommunikationsleitung müssen mit dem Pelletmodul verbun‐ den werden. -
Seite 21: Automatische Raumluftklappe
„Heizen“ ab, stellt der Kessel geregelt Stoppt der Kessel, wird dieser Ausgang nicht mehr angesteuert und die Raumluftklappe schließt wieder. ❒ Das Rückmeldesignal der Raumluftklappe für den Eingang Digi IN S8 muss poten‐ tialfrei sein! Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 22: Anschlusshinweise Für Pellet-Maulwurf
Elektrischer Anschluss und Verkabelung Erweiterungsmodule A A nschlusshinweise für Pellet-Maulwurf Folgende Grafik zeigt den elektrischen Anschluss des Pellet-Maulwurfs der Fa. Schell‐ inger an die Kesselregelung Fröling Lambdatronic 3200. Voraussetzung für die An‐ steuerung ist der Einsatz der Pelletsmodul-Erweiterung. ❒ Klemmen A1 und A2 des Relais-Sockels mit dem mitgelieferten RC-Glied wie ab‐ gebildet an den Anschlüssen L und N am Ausgang "Austragschnecke M2"... -
Seite 23: Patchkabel An Bus-Stecker Anschließen
Sind die Kontakte am Sockel des End-Jumpers nicht gebrückt (Bild links), spricht man von "nicht gesetzt". In diesem Fall ist der Bus-Abschluss nicht hergestellt. Sind die Kontakte geschlossen (Bild rechts), ist der End-Jumper gesetzt und der Abschluss der Bus-Verbindung hergestellt. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 24: Einstellen Der Modul-Adresse
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2 2 .2.8 Einstellen der Modul-Adresse Für Hydraulikmodule bzw. Heizkreismodule ist es notwendig, mit den Modul-Adressen die notwendige Reihenfolge einzustellen. Die erste Platine einer Modulart sollte immer die Adresse 0 haben, damit eingestellte Standard-Hydrauliksysteme nicht nachkonfi‐ guriert werden müssen. -
Seite 25: Anschlusspläne Nach Pumpentypen
Platine verkabeln ßen, dabei auf korrekte Polung achten: - brauner Draht an Masse - weißer Draht an Plus Die beiden anderen Drähte (blau, schwarz) nicht ver‐ wenden und ggf. isolieren Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 26: Übersicht Der Grundfunktionen
Übersicht der Grundfunktionen Grafikdisplay 3 3 Übersicht der Grundfunktionen 3.1 Grafikdisplay Anzeige von Datum und Uhrzeit Abbildung des eingestellten Kesseltypes Infomenü-Symbol zum Aufrufen sämtlicher Systeminformationen Systemmenü-Symbol zum Aufrufen der Systemeinstellungen. Je nach Bedienerebene können sämtliche Parameter angezeigt bzw. verändert werden Schnellauswahlmenü-Symbol zum Aufrufen der verfügbaren Schnellfunktionen Betriebsart-Symbol zum Ein- bzw. -
Seite 27: Symbole
Menüpunkte in einem Ringpuffer angeordnet, in dem mit Pfeil- Rechts bzw. Pfeil-Links navigiert wird. Zurück-Symbol Zum Aufrufen der jeweils übergeordneten Menüebene des Systemmenüs. Man ge‐ langt so zurück bis zum Grundbild. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 28: Betriebszustände
Übersicht der Grundfunktionen Betriebszustände 3 3 .2 Betriebszustände Vorbereitung Der Kessel wird belüftet, der Dichtschieber geöffnet und die Lambdason‐ de beheizt. Anheizen Die Brennkammer wird mit Pellets befüllt. Vorwärmen Die Gebläsezündung schaltet ein und die Pellets dabei solange vorge‐ wärmt, bis sich ein Glutnest bildet. Für diesen Zeitraum ist der Einschub deaktiviert. -
Seite 29: Software Des Touchbediengerätes Aktualisieren
❒ USB-Stick mit den notwendigen Daten (linux.bin; rootfs.img; update) an der USB- Schnittstelle anstecken ❒ Menü „Displayeinstellungen“ → Menüpunkt „Softwareupdate / Service“ aufrufen ❒ Parameter „Bediengerät neu starten / Update durchführen“ auf „Ja“ setzen ➥ Updatevorgang wird gestartet Anzeige während des Updatevorganges: Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 30 Übersicht der Grundfunktionen Software des Touchbediengerätes aktualisieren Ist das Update vollständig abgeschlossen, wird angezeigt, dass der Stick entfernt wer‐ den kann ❒ USB-Stick entfernen ❒ USB-Abdeckklappe an der Walze schließen ➥ ➥ Klappe muss einrasten ❒ Auf Touch-Oberfläche tippen Nach dem Neustart wird die Displaykalibrierung gestartet. Ist die Kalibrierung abgeschlossen, wird ein abschließender Neustart durchgeführt.
-
Seite 31: Touchscreen Kalibrieren
❒ Menü „Displayeinstellungen“ aufrufen ❒ Mit Pfeil-Ab blättern, bis das Untermenü "Softwareupdate / Service" angezeigt wird und Untermenü aufrufen ❒ Im Untermenü "Softwareupdate / Service" den Parameter „Touchbedienung neu kalibrieren“ aufrufen Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 32 Übersicht der Grundfunktionen Touchscreen kalibrieren ❒ Parameter auf „JA“ setzen und Einstellung rechts unten bestätigen ➥ ➥ Das Touchscreen startet neu und beginnt mit der Kalibrierung Zum Kalibrieren der Touch-Oberfläche sind 5 Punkte, welche durch ein Fadenkreuz dargestellt werden, in der gezeigten Reihenfolge zu drücken. Nach erfolgter Kalibrie‐ rung wird ein Neustart ausgeführt.
-
Seite 33: Bedienung
Mischer und Umschaltventil, die einen Kurzschluss verursachen können 4.1.3 Kontrolle der Anlage ❒ Hauptsicherung für Kessel auf ausreichende Nennstromstärke prüfen (16A ) ➥ Wird ein Sicherungsautomat verwendet, so ist ein Typ mit C16A zu verwenden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 34: Kessel Einschalten/Ausschalten
Bedienung Kessel einschalten/ausschalten 4 4 .2 Kessel einschalten/ausschalten Kessel EIN Kessel wird eingeschaltet. Heizkreise und Brauchwasser werden nach den eingestell‐ ten Programmen und Zeiten gesteuert. Kessel AUS Regelung stellt den Kessel kontrolliert ab und beginnt mit dem Reinigungszyklus. Nach dem Reinigungszyklus wechselt der Kessel in den Zustand „Kessel Aus“. Die Lambdatronic P 3200 steuert die angeschlossenen Heizungskomponenten. -
Seite 35: Navigieren Im Systemmenü
Rechts bzw. Pfeil-Links zu dem gewünschten Heizkreis navigiert werden. Zu eventuell weiteren vorhandenen Menüpunkten gelangt man mit derselben Vorgehensweise. Die einzelnen Menüs sind für eine schnelle Navigation in Reiter unterteilt. ❒ Gewünschten Reiter antippen ➥ Parameterliste des ausgewählten Bereichs wird angezeigt Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 36 Bedienung Navigieren im Systemmenü Die Parameterliste zeigt drei Parameter. Bei längeren Parameterlisten kann mit Pfeil- Auf und Pfeil-Ab geblättert werden. Befindet man sich am Anfang oder am Ende der Parameterliste wird das entsprechende Pfeil-Symbol inaktiv. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 37: Parameter Verändern
Parameter können nur dann verändert werden, wenn neben dem Parametertext das Stift-Symbol angezeigt wird. Je nach Parameterart wird entweder der Nummern‐ block ..oder eine Auswahlliste angezeigt. In beiden Fällen muss die Eingabe durch Tippen auf das Bestätigen-Symbol gespei‐ chert werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 38: Zeiten Einstellen
Bedienung Zeiten einstellen 4 4 .6 Zeiten einstellen In den einzelnen Menüs der Heizungskomponenten (Heizkreise, Boiler, …) kann im Reiter „Zeiten“ das gewünschte Zeitfenster für die Komponente eingestellt werden. Der Aufbau des Zeit-Menüs und die Vorgehensweise beim Ändern der Zeiten sind da‐ bei immer gleich. - Seite 39 Um ein Zeitfenster zu löschen, die Zeiten so einstellen, dass die Stunden- und Minute‐ nanzeigen durch zwei Striche ersetzt werden. Soll das eingestellte Zeitfenster auch für einen zusätzlichen Tag gelten, kann dies durch Aktivieren des entsprechenden Tages übernommen werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de...
-
Seite 40: Einstellen Von Datum/Uhrzeit
Bedienung Einstellen von Datum/Uhrzeit 4 4 .7 Einstellen von Datum/Uhrzeit ❒ Zum Einstellen / Ändern des angezeigten Datums sowie der angezeigten Uhrzeit, am Grundbild rechts oben auf das Datum bzw. auf die Uhrzeit tippen. ❒ Anschließend erscheint ein Menü um das Datum sowie die Uhrzeit entsprechend anzupassen. -
Seite 41: Schnellauswahlmenü
Programm geregelt, die Regelung der Heizkreise ist deaktiviert. 4.8.7 Funktion "Betriebsart im Automatikbetrieb" ⇨ Siehe "Betriebsarten des Kessels" [Seite 42] 4.8.8 Funktion "Extraladen" Einmalige manuelle Ladung des Brauchwassers. Nach der Ladung ist wieder die zu‐ vor eingestellte Betriebsart aktiv. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 42: Funktion "Touch Reinigen
Bedienung Schnellauswahlmenü 4 4 .8.9 Funktion "Touch reinigen" Zum Reinigen der Oberfläche des Touchscreen. Die Oberfläche ist für die Dauer von 10 sek. inaktiv wodurch diese gereinigt werden kann ohne in ein Menü einzusteigen bzw. irrtümlich einen Parameter zu verstellen. 4.9 Betriebsarten des Kessels 4.9.1 Begriffserklärungen Kesselzeit... -
Seite 43: Übergangsbetrieb Ohne Puffer
Tipp: Bei Anlagen mit Solaranlagen wählt man die Boilerladezeit so, dass die Energie der Sonne genutzt werden kann. Beispiel 2: Übergangsbetrieb ohne Puffer mit Solaranlage Kesselzeit 1 Kesselzeit 2 Heizzeit 1 Heizzeit 2 Absenkbetrieb Boilerladezeit 1 Zeit Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 44: Übergangsbetrieb Mit Puffer
Bedienung Betriebsarten des Kessels 4 4 .9.3 Übergangsbetrieb mit Puffer Im Übergansbetrieb mit Puffer produziert der Kessel nur dann Wärme, wenn der Puf‐ fer innerhalb der eingestellten Pufferladezeit auch tatsächlich Wärme anfordert. Au‐ ßerhalb dieser Zeiten ist der Kessel im Zustand „Betriebsbereit“. Die Heizzeiten setzt man innerhalb der Pufferladezeiten an, damit die Bereitstellung der Wärme über die gesamte Heizzeit gewährleistet ist. -
Seite 45: Winterbetrieb Ohne Puffer
Um einen effizienten Betrieb zu erzielen, ist bei Anlagen mit Puffer anstatt des Winter‐ betriebs der Übergangsbetrieb einzustellen. Bei Anlagen mit Pufferspeicher ist der Übergangsbetrieb einzustellen! ⇨ Siehe "Übergangsbetrieb mit Puffer" [Seite 44] Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 46: Sommerbetrieb Ohne Puffer
Bedienung Betriebsarten des Kessels 4 4 .9.6 Sommerbetrieb ohne Puffer Im Sommerbetrieb produziert der Kessel nur dann Wärme, wenn der Boiler innerhalb der eingestellten Boilerladezeit auch tatsächlich Wärme anfordert. Beispiel 1: Sommerbetrieb Boilerladezeit 1 Boilerladezeit 2 Zeit Tipp: Bei Anlagen mit Solaranlage wählt man die Boilerladezeit so, dass die Energie der Sonne genutzt werden kann. -
Seite 47: Sommerbetrieb Mit Puffer
Tipp: Bei Anlagen mit Puffer und Solaranlage wählt man die Pufferladezeit so, dass die Energie der Sonne genutzt werden kann. Beispiel 2: Sommerbetrieb mit Puffer und Solaranlage Pufferladezeit 1 Boilerladezeit 1 Boilerladezeit 2 Zeit Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 48: Erstinbetriebnahme
Bedienung Erstinbetriebnahme 4 4 .10 Erstinbetriebnahme 4.10.1 Bedienerebene wechseln Der Funktionsumfang des Touchdisplays ist abhängig von der aktuell eingestellten Bedienerebene. Zum Wechseln in eine andere Bedienerebene muss im Schnellaus‐ wahlmenü die Funktion „Bedienebene“ aufgerufen werden. ⇨ Siehe "Schnellauswahlmenü" [Seite 41] Nach Eingabe und Bestätigung des entsprechenden Bediener-Codes sind unter‐... -
Seite 49: Anlagenart Einstellen
Bedienung Erstinbetriebnahme 4 4 .10.2 Anlagenart einstellen Menü Anlagenart aufrufen ❒ Im Systemmenü den Menüpunkt „Anlage“ aufrufen ❒ Anschließend zum Menüpunkt „Anlagenart“ navigieren und in das Menü einstei‐ Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 50: Kesseltype Auswählen
Bedienung Erstinbetriebnahme K K esseltype auswählen Die Kesseltypauswahl des Pelletskessels P4 Pellet wird in zwei Leistungsgruppen ein‐ geteilt: - P4 Pellet 8 – 25 - P4 Pellet 32 – 100 Im Auslieferungszustand ist die entsprechende Leistungsgruppe bereist vorkonfigu‐ riert, die tatsächliche Nennwärmeleistung sowie hydraulisches Umfeld müssen noch eingestellt werden! HINWEIS! Nur für geschultes Personal! ❒... - Seite 51 Steht dem Kessel kein Pellets-Lagerraum zur Verfügung, so kann beim P4 Pellet 8 – 25 ein manueller Vorratsbehälter eingesetzt werden. In diesem Fall ist der Parameter „Manueller Vorratsbehälter vorhanden“ auf JA zu stellen. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de...
- Seite 52 Bedienung Erstinbetriebnahme S S augschneckenaustragung vorhanden Kommt im Pellets-Lagerraum ein Saugschneckensystem, der Pellets-Maulwurf oder ein Erdtanksystem mit motorisierter Entnahmeeinheit als Austragsystem verwendet, so muss bei der Inbetriebnahme der Parameter „Saugschneckenaustragung vorhanden“ auf JA gestellt werden. Saugschneckenaustragung mit Umschaltung Wird das 1-2-3 Saugschneckensystem im Pellets-Lagerraum verbaut, so ist der Para‐ meter „Saugschneckenaustragung mit Umschalteinheit“...
-
Seite 53: Systemauswahl
ANWÄHLEN Hydrauliksystem 13 Beschreibung siehe Broschüre „Energiesyste‐ me Lambdatronic P 3200“ Variante 1 Variante 2 und 5 Mehrhaus - Schemen Variante 3 Variante 4 Slavekessel bei Kesselfolgeschaltung Nur bei Anlagen im Kaskadenverbund! Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 54 Bedienung Erstinbetriebnahme Liegt bei der Anlage ein Unverbindlicher Planungsvorschlag vor, so kann das einzu‐ stellende Hydrauliksystem an der rechten oberen Ecke des Planungsvorschlages ab‐ gelesen werden. Liegt keines vor, so kann aus nachfolgender Auswahlmatrix das anlagenspezifisch einzustellende Hydrauliksystem ermittelt werden: Systemabhängige Komponenten Zusatzfunktionen Hydrauliksystem 0...
-
Seite 55: Boilerumfeld
Heizkreis 18 vorhanden ❒ Fernversteller 18 vorhanden ❒ ❒ Der Parameter „Fernversteller XX vorhanden“ ist mit einem Häkchen zu versehen, wenn für den jeweiligen Heizkreis einer der 3 dargestellten Fernversteller verwen‐ det wird. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 56: Solarumfeld
Bedienung Erstinbetriebnahme S S olarumfeld Solarkollektor 01 vorhanden ❒ Wird statt dem Umschaltventil eine zweite Pumpe verwendet ❒ Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 57: Vor Dem Ersten Anheizen
A1 … Sensor nicht belegt Rost offen A0 … Rost geschlossen Beide Parameter müssen immer A1 … Rost offen unterschiedlich belegt sein! Rost geschlossen A0 … Rost offen A1 .. Rost geschlossen Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 58: Sensor "Niveau Max Und Niveau Min" Einstellen
Bedienung Erstinbetriebnahme S S ensor "Niveau Max und Niveau Min" einstellen Im Auslieferungszustand ist die Werkseinstellung des Sensors mit einem Siegel gesichert. Änderungen an der Einstellung dürfen nur durch den geschulten Fach‐ mann durchgeführt werden. Die Kontroll-LED darf nur bei Erkennung von Material leuchten. -
Seite 59: Menü-Übersicht Und Parameter
Menü-Übersicht und Parameter Menü - Heizen 5 5 Menü-Übersicht und Parameter Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 60: Zustandsanzeigen Der Heizkreise
Menü-Übersicht und Parameter Menü - Heizen 5 5 .1 Menü - Heizen ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.1.1 Zustandsanzeigen der Heizkreise Parameter Beschreibung Heizkreis nach Programm steuern NEIN -> Heizkreis ist komplett ausgeschaltet. Kein Frostschutz! (NEIN -> Heizkreis ist ausgeschal‐ tet) Vorlauf-Isttemperatur 46°C... -
Seite 61: Temperatureinstellungen Der Heizkreise
Heizkreispumpe im Heizbetrieb ein‐ Grenzwert, werden Heizkreispumpen und Mischer deaktiviert. schaltet Außentemperatur, unter der die 7°C Unterschreitet die Außentemperatur während des Absenkbetriebs diesen Heizkreispumpe im Absenkbetrieb Grenzwert, werden Heizkreispumpen und Mischer aktiviert. einschaltet Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 62: Heizzeiten Der Heizkreise
Menü-Übersicht und Parameter Menü - Heizen Maximale Heizkreis Vorlauftempera‐ 75°C Maximaltemperatur zur Begrenzung der Vorlauftemperatur mit welcher der Heizkreis versorgt wird. Maximale Boiler Vorlauftemperatur 75°C Wird der Boiler 1 direkt über den Heizkreis 1 versorgt, so kann für den Zeitpunkt der Boilerladung eine andere maximale Vorlauftemperatur ein‐ gestellt werden. -
Seite 63: Serviceparameter Für Aufheizprogramm
Wird dieser Parameter aktiviert startet das eingestellte 30-tägige Aufheiz‐ programm. Nach den 30 Tagen wird der eingestellt Heizkreis wieder nor‐ mal betrieben. Aktueller Tag des Aufheizpro‐ Zeigt den aktuellen Tag des laufenden Aufheizprogramms gramms Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 64: Aufheizprogramme
Menü-Übersicht und Parameter Menü - Heizen P P arameter Beschreibung Für welchen Heizkreis soll das Auf‐ Der Parameter bestimmt, welcher Heizkreis mit dem Aufheizprogramm heizprogramm gelten versorgt wird. Heizkreis 1 … 18 ❒ Nur Auswahl von einem Heizkreis möglich! Welches Aufheizprogramm wird ver‐ Der Verlauf der Vorlauftemperatur in den Aufheizprogrammen 1 –... -
Seite 65: Allgemeine Einstellungen
Heizkreismoduls +1 eingestellt werden. (Fühler 1 am wird (0=Kernmodul) jeweiligen Modul) Raumfühlereingänge für Raumther‐ NEIN Werden Raumthermostate statt Raumfühler verwendet muss dieser Para‐ mostat verwenden meter auf JA gesetzt werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 66: Menü - Wasser
Menü-Übersicht und Parameter Menü - Wasser 5 5 .2 Menü - Wasser ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.2.1 Zustandsanzeigen des Boilers Parameter Beschreibung Boilertemperatur oben 60°C Aktuelle Temperatur im oberen Bereich des Boilers. Der Boiler wird wäh‐ rend der Ladezeiten solange beheizt, bis der eingestellt Parameter „Ge- wünschte Boilertemperatur“... -
Seite 67: Heizzeiten Des Boilers
Ist die Kesselsolltemperatur höher als die Boilersolltemperatur + Differenz, wird die Kesselsolltemperatur beibehalten. (Nur bei Systemen ohne Pufferspeicher) 5 5 .2.3 Heizzeiten des Boilers ⇨ Siehe "Zeiten einstellen" [Seite 38] 5.2.4 Serviceparameter des Boilers Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 68: Menü - Solar
Menü-Übersicht und Parameter Menü - Solar P P arameter Beschreibung Restwärmenutzung NEIN Funktion kann nur bei Anlagen mit Rücklaufmischer und keinem Puffer‐ speicher genutzt werden. Hierbei wird die restliche Energie in den Boiler abgeführt, der Parameter "Kesseltemperatur, ab der alle Pum- pen laufen dürfen“... -
Seite 69: Zustandsanzeigen Des Solarsystems
P: Aktuelle Leistung des Solarsystems Gesamt: 0 kWh DFL: Durchfluss des Solarsystems Heute: Wärmemenge die am aktuellen Tag von der Solaranlage geliefert wurde Gesamt: Wärmemenge die seit dem Aktivieren der Solaranlage geliefert wurde Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 70: Temperatureinstellungen Des Solarsystems
Menü-Übersicht und Parameter Menü - Solar 5 5 .3.2 Temperatureinstellungen des Solarsystems Parameter Beschreibung Boiler-Solltemperatur bei 75°C Bis zu dieser Temperatur wird der Boiler durch Solarladung aufgeheizt. Solarladung Kollektor Einschalt-Differenz 10°C Die Kollektorpumpe schaltet ein, wenn die Kollektortemperatur um diesen Parameterwert höher ist als die Puffertemperatur oder die Boilertempera‐... -
Seite 71: Serviceparameter Des Solarsystems
Kollektor und Boiler nicht mehr ausreicht. Nach dem Unterschreiten der Temperaturdifferenz wird der Puffer für 20 Minuten mit Wärme ver‐ sorgt. Anschließend wird die Kollektorpumpe für 20 Minuten gestoppt und kontrolliert, ob die Temperaturdifferenz zum Boilerladen wieder ausreicht. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 72: Informationen Zum Solar-System In Den Unterlagen "Energiesysteme Lambdatronic P 3200" Beachten
Menü-Übersicht und Parameter Menü - Solar P P arameter Beschreibung Auf welchen PUFFER findet die So‐ Definiert auf welchen Puffer die Solarladung stattfinden soll. larladung statt Auf welchen BOILER findet die So‐ Definiert auf welchen Boiler die Solarladung stattfinden soll. larladung statt Welcher Fühler wird für den Solar‐... -
Seite 73: Menü - Puffer
Bus-Adressen der verwendeten Fühler, je nach System ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 24] Wird ein externer Durchflusszähler NEIN Wird im Kollektorrücklauf ein externer Volumenstromgeber eingesetzt, so verwendet ist dieser Parameter auf „JA“ zu setzen. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 74: Zustandsanzeigen Des Pufferspeichers
Menü-Übersicht und Parameter Menü - Puffer 5 5 .4 Menü - Puffer ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.4.1 Zustandsanzeigen des Pufferspeichers Parameter Beschreibung Puffertemperatur oben 58°C Aktuelle Temperatur bei Fühler Puffer Oben. Puffertemperatur Fühler 2 55°C Nur bei Masterkessel im Kaskadenverbund. Puffertemperatur Fühler 3 54°C Nur bei Masterkessel im Kaskadenverbund. -
Seite 75: Heizzeiten Des Pufferspeichers
Puffer durchgeladen, wenn Tempe‐ 10°C Ab dieser Temperaturdifferenz zwischen Kessel- und der unteren Puffer‐ raturdiff. zwischen temperatur wird die Pufferladung gestoppt. Kessel und Puffer unten 5.4.3 Heizzeiten des Pufferspeichers ⇨ Siehe "Zeiten einstellen" [Seite 38] Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 76: Serviceparameter Des Pufferspeichers
Menü-Übersicht und Parameter Menü - Puffer 5 5 .4.4 Serviceparameter des Pufferspeichers Parameter Beschreibung Heizkreispumpe 0 nach Puffer oben NEIN NEIN: Freigabe der Heizkreispumpe 0 nach Kesseltemperatur freigeben Temperatureinstellungen des Kessels Parameter „Kesseltemperatur, ab der alle Pumpen laufen dürfen“. JA: Freigabe der Heizkreispumpe 0 nach der oberen Puffertemperatur. Temperatureinstellungen für Pufferspeicher Parameter „Heizkreisfreigabe ab folgender Puffertempera- tur“... -
Seite 77: Menü - Kessel
Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der Pumpen gemäß Pumpenhersteller einstellen) Maximale Drehzahl der Pufferpum‐ 100% Sollte Systembedingt die maximale Drehzahl der Pufferpumpe begrenzt werden, so kann dies durch verändern des Parameters eingestellt werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 78: Zustandsanzeigen Des Kessels
Menü-Übersicht und Parameter Menü - Kessel 5 5 .5 Menü - Kessel ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.5.1 Zustandsanzeigen des Kessels Parameter Beschreibung Kesseltemperatur 70°C Anzeige der aktuellen Werte zum jeweiligen Parameter. Abgastemperatur 176°C Abgas-Solltemperatur 178°C Kesselstellgröße Saugzug – Ansteuerung Saugzugdrehzahl 2350U Kesselanforderung über Heizkreis... -
Seite 79: Temperatureinstellungen Des Kessels
Temperatur, wird die Notabschöpfung über Heizkreise und Pufferpumpe eingeleitet. Heizkreiserhöhung bei gleitendem 2°C Ist der gleitende Betrieb aktiviert, wird die Kessel-Solltemperatur im Heiz‐ Betrieb betrieb gegenüber der erforderlichen Vorlauftemperatur um diesen Wert erhöht. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 80: Heizzeiten Des Kessels
Menü-Übersicht und Parameter Menü - Kessel 5 5 .5.3 Heizzeiten des Kessels ⇨ Siehe "Zeiten einstellen" [Seite 38] 5.5.4 Serviceparameter des Kessels Parameter Beschreibung Gleitender Betrieb aktiv NEIN Die Kesseltemperatur wird nach dem errechneten Vorlaufwert für Heiz‐ kreis/Boiler geführt. Pumpenausgang für Abschöpfung Wird bei P4 Pellet Anlagen ohne Puffer verwendet, wenn es keine Mög‐... -
Seite 81: Allgemeine Einstellungen
Die COM 2 Schnittstelle kann zur Verbindung mit einem MODBUS ver‐ wendet werden (RTU/ASCII) NEIN: Die COM 2 Schnittstelle sendet jede Sekunde die wichtigsten Kesselwerte MODBUS Adresse Einstellparameter für MODBUS MODBUS Protokoll (1 – RTU / 2 – ASCII) Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 82: Zustandsanzeigen Des Zweitkessels
Menü-Übersicht und Parameter Menü - Kessel 2 5 5 .6 Menü - Kessel 2 ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.6.1 Zustandsanzeigen des Zweitkessels Parameter Beschreibung Temperatur des 23°C Anzeige der aktuellen Kesseltemperatur des Zweitkessels Zweitkessels Zustand des Brennerrelais Zeigt den aktuellen Status des Brennerrelais Manueller Start des Zweitkessels Durch Aktivierung des Parameters startet der Zweitkessel. -
Seite 83: Serviceparameter Des Zweitkessels
Parameters eingestellt werden. Umschaltventil für Zweitkessel in‐ NEIN Bei Boilerladung durch den Zweitkessel, wird das Umschaltventil mit 230V vertieren angesteuert. Schaltet das Ventil falsch, kann mit diesem Parameter ange‐ passt werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 84: Menü - Pellets
Menü-Übersicht und Parameter Menü - Pellets P P arameter Beschreibung Welcher zweite Kessel ist vorhan‐ Ölkessel Kesseltyp des zweiten Kessel: - ÖLKESSEL - HANDBESCHICKT - AUT. BESCHICKT - GASKESSEL Brennerrelais Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 85: Einstellparameter Für Umschalteinheit
Ist nur eine Befüllzeit gewünscht, stellt man den zweiten Befüllzeitpunkt gleich dem ersten Befüllzeitpunkt ein. Start der 2. Pelletsbefüllung 15:00 2. Startpunkt für die Befüllung. Auch hier gilt, dass der Füllstand im Behäl‐ ter unter 85% sein muss. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 86: Serviceparameter Der Brennstoff-Förderung
Menü-Übersicht und Parameter Menü - Pellets 5 5 .7.3 Serviceparameter der Brennstoff-Förderung Parameter Beschreibung Nachfüllen des Zyklons ab Minimaler Füllstand im Tagesbehälter / Startpunkt der Pelletsbefüllung. HINWEIS: Bei Anlagen welche mit einem Min-Sensor ausgestattet sind ist dieser Parameter auf „0%“ zu stellen! Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 87: Menü - Netzpumpe
Drehzahl Netzpumpe Informationen zu Mehrhaus-Schemen in den Unterlagen "Energiesysteme Rücklauf Temperatur 0°C Lambdatronic P 3200" beachten! Verteiler 1 Drehzahl Zubringer 1 Rücklauf Temperatur 0°C Verteiler 2 Drehzahl Zubringerpumpe 2 5.8.2 Temperatureinstellungen der Netzpumpe Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 88: Serviceparameter Der Netzpumpe
Menü-Übersicht und Parameter Menü - Netzpumpe P P arameter Beschreibung Sollwert der 50°C Einstellungen der gewünschten Netz-Solltemperaturen. Position der Füh‐ Netzrücklauftemperatur ler abhängig vom verwendeten System: Informationen zu Mehrhaus-Schemen in den Unterlagen "Energiesysteme Sollwert für Rücklauftemperatur 50°C Lambdatronic P 3200" beachten! bei Verteiler 1 Sollwert für Rücklauftemperatur 50°C... -
Seite 89: Menü - Kaskade
Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der pumpe 1 Pumpen gemäß Pumpenhersteller einstellen) Maximale Drehzahl der Zubringer‐ 100% Sollte Systembedingt die maximale Drehzahl der Pufferpumpe begrenzt pumpe 1 werden, so kann dies durch verändern des Parameters eingestellt werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 90: Zustandsanzeigen Der Kaskade
Menü-Übersicht und Parameter Menü - Kaskade 5 5 .9 Menü - Kaskade ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.9.1 Zustandsanzeigen der Kaskade Parameter Beschreibung Pufferladezustand Anzeige der aktuellen Werte zum jeweiligen Parameter. Folgekessel 1 Folgekessel 2 Folgekessel 3 5.9.2 Zustandsanzeige der Kaskaden-Folgekessel Parameter Beschreibung Folgekessel Kesseltemp. -
Seite 91: Temperatureinstellungen Der Kaskade
Kessel im Kaskadenverbund. Gesamtleistung der Kaskade redu‐ Der Parameter definiert die maximale Leistungsreduzierung der Kaskade zieren bevor der Puffer durchgela‐ bevor der Puffer durchgeladen ist (Modulation der Kesselanlage) den ist 5.9.4 Serviceparameter der Kaskade Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 92: Menü - Differenz-Regler
Menü-Übersicht und Parameter Menü - Differenz-Regler P P arameter Beschreibung Startpriorität des Definiert die Startprioritäten der einzelnen Kesselanlagen im Kaskaden‐ Masterkessel verbund. Werden bei zwei oder mehreren Kesselanlagen die gleichen Prioritäten Startpriorität des vergeben, so wird der Kesselstart durch die Betriebsstunden der Kessel‐ Slavekessel 1 anlagen bestimmt Startpriorität des... -
Seite 93: Zustandsanzeigen Des Differenz-Reglers
Minimaltemperatur für die Wärme‐ 10°C Temperatureinstellungen für den Regelbereich des Differenztemperatur- quelle Regelausganges Maximaltemperatur der 100°C Die Standardeinstellungen von 10°C bzw. 100°C sind so gewählt, dass die Wärmesenke Werte im Normalbetrieb außerhalb einer Begrenzung liegen. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 94: Serviceparameter Des Differenz-Reglers
Menü-Übersicht und Parameter Menü - Differenz-Regler 5 5 .10.3 Serviceparameter des Differenz-Reglers Parameter Beschreibung Welche Pumpe wird Bus-Adressen der verwendeten Fühler, je nach System verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 24] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Lambdatronic P 3200" beachten! PWM Einstellung der Diff. -
Seite 95: Menü - Zirkulationspumpe
Strömungsschalter an der Zeigt den aktuellen Status des Strömungsschalters. Brauchwasserleitung 0 … keine Strömung am Ventil 1 … Ventil erfasst Strömung Drehzahl der 100% Aktuelle Drehzahl der Zirkulationspumpe Zirkulationspumpe 5.11.2 Temperatureinstellung der Zirkulationspumpe Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 96: Zeiteinstellung Der Zirkulationspumpe
Menü-Übersicht und Parameter Menü - Zirkulationspumpe P P arameter Beschreibung Ist ein Rücklauffühler vorhanden Die Zirkulationspumpe wird gemäß Zeitprogramm und Temperatur am Fühler gesteuert. Kombiniert mit dem Einsatz eines Strömungsventils wird die Zirkulationspumpe zusätzlich bei Signal des Strömungsventils aktiviert. NEIN: Die Zirkulationspumpe wird gemäß... -
Seite 97: Menü - Hand
Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der pumpe Pumpen gemäß Pumpenhersteller einstellen) Maximale Drehzahl der Zirkulations‐ 100% Sollte Systembedingt die maximale Drehzahl der Zirkulationspumpe be‐ pumpe grenzt werden, so kann dies durch verändern des Parameters eingestellt werden. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 98: Handbetrieb
Menü-Übersicht und Parameter Menü - Hand 5 5 .12 Menü - Hand ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.12.1 Handbetrieb Parameter Beschreibung Brennstoff manuell Zur manuellen Brennstoffzufuhr in den Brenner in die Brennkammer ACHTUNG: Überfüllgefahr! Ascheschnecken – Antrieb Zugehöriges Aggregat ein- und ausschalten WOS –... -
Seite 99: Digitale Ausgänge
-A A 1 … Automatik, EIN Rückbrandklappen – Antrieb Raumluftklappe 0 … HAND, AUS Heizung Strömungssensor 1 … HAND, EIN Sauger Absperrschieber zu Sauger Absperrschieber auf PM Sauger Sicherheitsabschaltung PM Reserve OUT 2 Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 100: Analoge Ausgänge
Menü-Übersicht und Parameter Menü - Hand 5 5 .12.3 Analoge Ausgänge Parameter Beschreibung Saugzug Istwert: Dient zum Testen der analogen Ausgänge und ist ausschließlich für den Service-Techniker bestimmt. Die angezeigten Parameter variieren je nach Konfiguration A 0% Stokerantrieb A 0% A …... -
Seite 101: Menü - Anlage
1 ... Hand, EIN Rückbrandschieber offen Rost offen Rost geschlossen Niveau MIN Feuerraumüberdruckwächter Eingänge MSS Austragschnecke Stokeransteuerung Überwachung PM Netzteil Überstromschalter PM Netzteil Überstrom Warnung PM Sauger aktiv PM Digi ON res 2 Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 102: Einstellen
Menü-Übersicht und Parameter Menü - Anlage 5 5 .13 Menü - Anlage ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.13.1 Einstellen Einstellparameter - Kesseltemperatur Parameter Beschreibung Kessel-Solltemperatur 70°C Kesseltemperatur wird auf diesen Wert geregelt. (Bereich: 40 – 80°C) Empfehlung: Anlage ohne Puffer 50°C, Anlage mit Puffer 70°C Abstellen wenn aktuelle Kesseltem‐... -
Seite 103: Einstellparameter - Abgas
(je nach Kesseltyp unterschiedlich!) Sicherheitszeit Ist im Zustand „Heizen“ für diese Zeit die Feuer – Aus Bedingung Mindest‐ differenz Abgas-Kessel nicht erfüllt, schaltet der Kessel in den Zustand „Sicherheitszeit abgelaufen, Abgastemperatur zu lange zu niedrig“. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 104: Einstellparameter - Lufteinstellungen
Menü-Übersicht und Parameter Menü - Anlage K K ondensat WT Parameter Beschreibung Kondensatwärmetauscher NEIN Wird dieser Parameter auf „JA“ gesetzt, so wird das Reinigungspro‐ vorhanden gramm für den Abgaswärmetauscher aktiviert. Kondensatwärmetauscher Gibt an nach wie vielen Heizstunden der Abgaswärmetauscher gereinigt Reinigungsintervall wird. -
Seite 105: Einstellparameter - Pellets-Einschub
Nach wie vielen Heizstunden soll der Kessel abstellen und einen Reini‐ nigen gungsvorgang starten. Nach wie viel mal abstellen Gibt an nach wie viel mal Abstellen ohne Abreinigung die Anlage eine soll abgereinigt werden Zwangsreinigung durchführt. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 106: Einstellparameter - Raumaustragung
Menü-Übersicht und Parameter Menü - Anlage E E instellparameter - Raumaustragung Parameter Beschreibung Start der 1. Pelletsbefüllung 09:00 1. Startpunkt der Befüllung. Wird nur dann durch‐ Universalsaugsystem geführt, wenn der Füllstand im Behälter unter Schneckensaugsystem 85% ist. Start der 2. Pelletsbefüllung 15:00 2. -
Seite 107: Einstellparameter - Lambdawerte
11:00 Manueller gung Vorratsbehälter Zweiter Startpunkt der Abreini‐ 18:00 gung Einstellparameter - Lambdawerte Parameter Beschreibung Sollwert des 8.0% Nach diesem Sollwert wird die Verbrennung geregelt. Restsauerstoffgehaltes ⇨ Siehe "Kesseltypbezogene Werkseinstellungen" [Seite 120] Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 108: Werkseinstellung - Nicht Verändern
Menü-Übersicht und Parameter Menü - Anlage Kein Einschub wenn 4.5% Unter diesem Wert werden keine Pellet eingeschoben. Rest-O2 unter O2-Regler Max 120% Werkseinstellung – nicht verändern! O2-Regler Freigabe im Nach dem erfolgreichen Zündvorgang wird der O2 Regler auf max. 35% Heizen nach für die eingestellte Zeit begrenzt. -
Seite 109: Einstellparameter - Lambdawerte - Breitbandsonde
ACHTUNG: Die Sonde muss sich an 21% O (Luft) befinden. Breitbandsonde Heizstrom 0.00A Anzeige der aktuellen Werte zum zugehörigen Breitbandsondenparameter Breitbandsonden Heizungsspan‐ 0.00V nung Breitbandsonde Nernst 0.000V Spannung Breitbandsonde Pump Strom 0.000m Breitbandsonde Innenwiderstand Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 110: Kalibrierung Starten
Menü-Übersicht und Parameter Menü - Anlage E E rmittlung des Sondentyps Vor dem Start der Kalibrierung muss der verbaute Sondentyp ermittelt werden. Dazu sind farbige Aufkleber (BOSCH = blau, NTK= gelb) am Anschlusskabel der Sonde, so‐ wie an beiden Enden des Verlängerungskabels angebracht. Breitbandsonde BOSCH Breitbandsonde NTK Nach Ermittlung des Sondentyps müssen die Parameter in der Regelung entspre‐... -
Seite 111: Einstellparameter - Allgemeine Einstellungen
Die COM 2 Schnittstelle kann zur Verbindung mit einem MODBUS ver‐ wendet werden (RTU / ASCII) NEIN: Die COM2 Schnittstelle sendet jede Sekunde die wichtigsten Kesselwerte MODBUS Adresse Einstellparameter für MODBUS MODBUS Protokoll (1 – RTU / 2 – ASCII) Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 112: Aktuelle Werte
Menü-Übersicht und Parameter Menü - Anlage 5 5 .13.2 Aktuelle Werte Parameter Beschreibung Zustandslaufzeit aktuell Verweildauer im aktuellen Betriebszustand Zustandslaufzeit maximal 480s Maximale Verweildauer im aktuellen Betriebszustand. Spätestens nach Ablauf dieser Zeit wird in den nächsten Betriebszustand gewechselt. Kesseltemperatur 70°C Anzeige der aktuellen Werte zum jeweiligen Parameter. -
Seite 113: Betriebsstunden
Stunden in Teillastbetrieb (Kesselstellgröße < 40%) Betriebsstunden von Kessel 2 (Brennerkontakt) Betriebsstunden Stokerschnecke Betriebsstunden Zündung Betriebsstunden Lambdasonde Auf / Zu Bewegungen des Rostes Betriebsstunden Saugzug Betriebsstunden WOS Betriebsstunden Ascheschnecke Betriebsstunden Saugturbine(n) Betriebsstunden Austragschnecke Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 114: Fühler Und Pumpen
Menü-Übersicht und Parameter Menü - Anlage 5 5 .13.3 Fühler und Pumpen Parameter Beschreibung Welcher Fühler wird für den Bus-Adressen der verwendeten Fühler und Pumpen einstellen Puffer oben verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 24] Die Anzeige der Parameter variiert je nach eingestelltem System. Welcher Fühler wird für den Puffer unten verwendet Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme... -
Seite 115: Display Zuweisung
Display mit Adresse 7 wird keinem folgendem Boiler zugeordnet: Touchdisplay mit Adresse 1 wird fol‐ keinem gendem Boiler zugeordnet: Touchdisplay mit Adresse 7 wird fol‐ keinem gendem Boiler zugeordnet: Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 116: Anlagenart
Menü-Übersicht und Parameter Menü - Anlage 5 5 .13.5 Anlagenart ⇨ Siehe "Anlagenart einstellen" [Seite 49] Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 117: 5 .14 Menü - Diagnose
Menü-Übersicht und Parameter Menü - Diagnose 5 5 .14 Menü - Diagnose ⇨ Siehe "Navigieren im Systemmenü" [Seite 35] 5.14.1 Fehleranzeige ⇨ Siehe "Störungsbehebung" [Seite 123] 5.14.2 Fehlerpuffer ⇨ Siehe "Störungsbehebung" [Seite 123] Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 118: Fehlerpuffer Löschen
Menü-Übersicht und Parameter Menü - Diagnose Sind noch Fehlermeldungen im Fehlerpuffer gespeichert, so werden diese mit dem entsprechenden Fehlertext sowie dem aufgetretenen Zeitpunkt dargestellt. Zu diesem Zeitpunkt ist der Fehler aufgetreten. Zu diesem Zeitpunkt wurde der Fehler quittiert. Zu diesem Zeitpunkt wurde der Fehler behoben. 5.14.3 Fehlerpuffer löschen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 119: Menü - Displayeinstellung
Hier kann die Moduladresse bei Falscheinstellung geändert werden. Moduladresse 0: Kesselbediengerät Moduladresse 1-7: jeweiliges RBG Touch Nach dem Ändern der Moduladresse, ist ein Neustart der Kesselregelung erforderlich (Hauptschalter am Kessel aus- und einschalten). Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 120: Datum / Uhrzeit
Menü-Übersicht und Parameter Menü - Displayeinstellung 5 5 .15.2 Datum / Uhrzeit ⇨ Siehe "Einstellen von Datum/Uhrzeit" [Seite 40] 5.15.3 Softwareupdate / Service ⇨ Siehe "Software des Touchbediengerätes aktualisieren" [Seite 29] Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 121: Kesseltypbezogene Werkseinstellungen
°C Dauer des Vorwärmens Einschubzeit ohne Zünden Einschub beim Zünden Minimaler Einschub Saugzug Max Sollwert des Restsauerstoffgehaltes Luftmenge, welche im Vorbereiten erreicht werden soll Heizstunden bis zur Ascheentleeren Warnung 1000 1000 1000 Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... -
Seite 122: 5 .17 Pwm / 0 - 10V Einstellungen
Menü-Übersicht und Parameter PWM / 0 - 10V Einstellungen 5 5 .17 PWM / 0 - 10V Einstellungen Beschreibung ▪ N N ormale Pumpe (3-stufig) Wird eingestellt, wenn am jeweiligen Ausgang eine herkömmliche Pumpe betrieben wird. Die Pumpe wird über Pul‐ spakete am 230V-Ausgang angesteuert. -
Seite 123: Störungsbehebung Vorgehensweise Bei Störmeldungen
Blinken von Schnellauswahl-Symbol und Warndreieck eine noch anstehende Störung signalisiert. Im Schnellauswahl-Menü ist nun der Button „Fehleranzeige“ sichtbar. 6.1 Vorgehensweise bei Störmeldungen Wird das Fenster mit dem zugehörigen Störungstext aufgerufen, wird mit Pfeil-Rechts auf mögliche Ursachen der Störung hingewiesen. Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 124 Störungsbehebung Vorgehensweise bei Störmeldungen Zusätzlich werden durch Tippen auf „Behebung“ Vorgehensweisen zur Behebung der Ursache angezeigt. Sind mehrere Möglichkeiten vorhanden, so werden diese unterei‐ nander aufgelistet. Nach Behebung der Störung gelangt man durch Tippen auf das Abbrechen-Symbol zum Grundbild. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 125: Einstell-Protokoll
Anschlüssen zugewiesen wurden. Dabei wird unterhalb der Heizkreis-Nummer der Heizungsbereich notiert, für den dieser Heizkreis verwendet wird. Neben den Pumpen bzw. Fühlern ist die zugehörige, angeschlossene Einheit zu notieren. Beispiel: Moduladresse = 2; Bedienungsanleitung Lambdatronic P 3200 - Touch | B0850213_de... - Seite 126 Einstell-Protokoll Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
