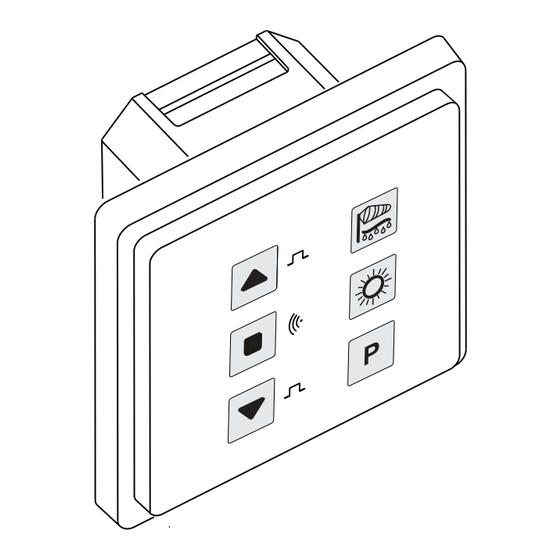

Unterputz-Markisensteuerung RCJ05
D
Ausführung
RCJ05E5001-01
Lieferumfang
Netzteil RCJ05, Empfänger RCJ05, Stiftleiste,
Befestigungsset, Bedienungsanleitung
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave A/B/C/D
Sensorabfrage: EasywaveSens
Statusmeldung: EasywavePlus „Markise"
Spannungsversorgung: 230 V AC / 50 Hz
Motorlaufzeit Antrieb: variabel,
werksseitig 2 min
Anschlusswert: 4 VA
Leistungsaufnahme: 1,3 W
Ausgang: 2 potenzialbehaftete
Relaiskontakte
min. Umschaltzeit 1 s
Max. Kontaktbelastung:
- ohmsche Last cos = 1: 5,0 A / 1.150 VA
- induktive Last cos = 0,8: 4,0 A /
Schutzart: IP20
Betriebstemperatur: nur für trockene Räume,
0°C bis +40°C
Abmessungen: 80 x 80 x 45 mm
Gewicht: 127 g
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese
Anleitung sorgfältig durch!
Die elektrische Installation darf nur durch
eine zugelassene Elektrofachkraft
ausgeführt werden!
Beachten Sie geltende Gesetze, Normen und
Vorschriften sowie die Herstellerhinweise der
zu steuernden Geräte!
Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
Der Relaiskontakt ist nur für einphasige
Versorgung geeignet!
Fahren Sie die Markise im Notbetrieb nicht bei
starkem Wind aus. Sie könnten sich verletzen
und die Markise könnte zerstört werden.
Die Benutzung der Steuerung und der Funk-
sender von Kindern oder nicht autorisierten
Personen ist auszuschließen.
Schalten Sie die Steuerung spannungsfrei,
wenn Arbeiten (z. B. Fensterputzen) an oder
in der Nähe der Markise ausgeführt werden.
Bestimmungsgemäßer Gebrauch
Die Unterputz-Markisensteuerung RCJ05 darf
nur als Easywave-Funksteuerung zur Ansteue-
rung von Motoren für Markisenanlagen verwen-
det werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden
Gebrauch entstehen.
Funktionen
Der RCJ05 ist eine Funk-Steuerung für die auto-
matische oder manuelle Steuerung von Mar-
kisen.
Die automatische Steuerung erfolgt mit den
Easywave-Wettersensoren für
Wind (SW01),
Wind-Sonne (SWS01) oder
Wind-Sonne-Regen (SWSR01).
868,30 MHz
Es kann entweder ein drahtgebundener oder ein
Funk-Wettersensor an die Steuerung ange-
schlossen werden.
Die manuelle Steuerung erfolgt an der Steuerung
mit den Tasten AUF, STOPP oder ZU bzw. mit
einem Easywave-Funksender für die 3-Tast-
Bedienung.
Durch die Steuerung können folgende Wetter-
situationen überwacht werden:
Wind
Die Windfunktion ist immer aktiv, sobald ein
Wettersensor in die Steuerung eingelernt ist.
Überschreitet die Windstärke den am Wetter-
sensor eingestellten Schwellwert für die Wind-
stärke, wird die Markise automatisch eingefah-
ren.
(Schließer)
Regen
Die Regenfunktion ist aktiv, sobald ein Wetter-
920 VA
sensor mit Regenfunktion in die Steuerung ein-
gelernt ist. Wird vom Wettersensor „Regen"
gemeldet, wird die Markise automatisch einge-
fahren.
Die Regenfunktion kann ausgeschaltet werden,
um die Markise für Wartungsarbeiten ggf. auch
bei Regen ausfahren zu können.
Sonne
Die Sonnenfunktion ist aktiv, sobald ein Wetter-
sensor mit Lichtsensor eingelernt ist. Überschrei-
tet die Lichtstärke den am Wettersensor einge-
stellten Schwellwert für die Helligkeit, wird die
Markise automatisch ausgefahren und bei Ände-
rung der Lichtverhältnisse automatisch wieder
eingefahren.
Weiterhin stehen folgende Funktionen zur
Verfügung:
Motorlaufzeit speichern
Je nach Größe der Markise sind unterschied-
liche Motorlaufzeiten erforderlich. Diese Zeit
kann gemessen und in der Markisensteuerung
gespeichert werden.
Gastro-Funktion
Die Gastro-Funktion ist eine Sonderanwendung
für die Markisensteuerung. Hier fährt die Markise,
z. B. zum Schutz von Gästen auf der Terasse, bei
Regen automatisch aus.

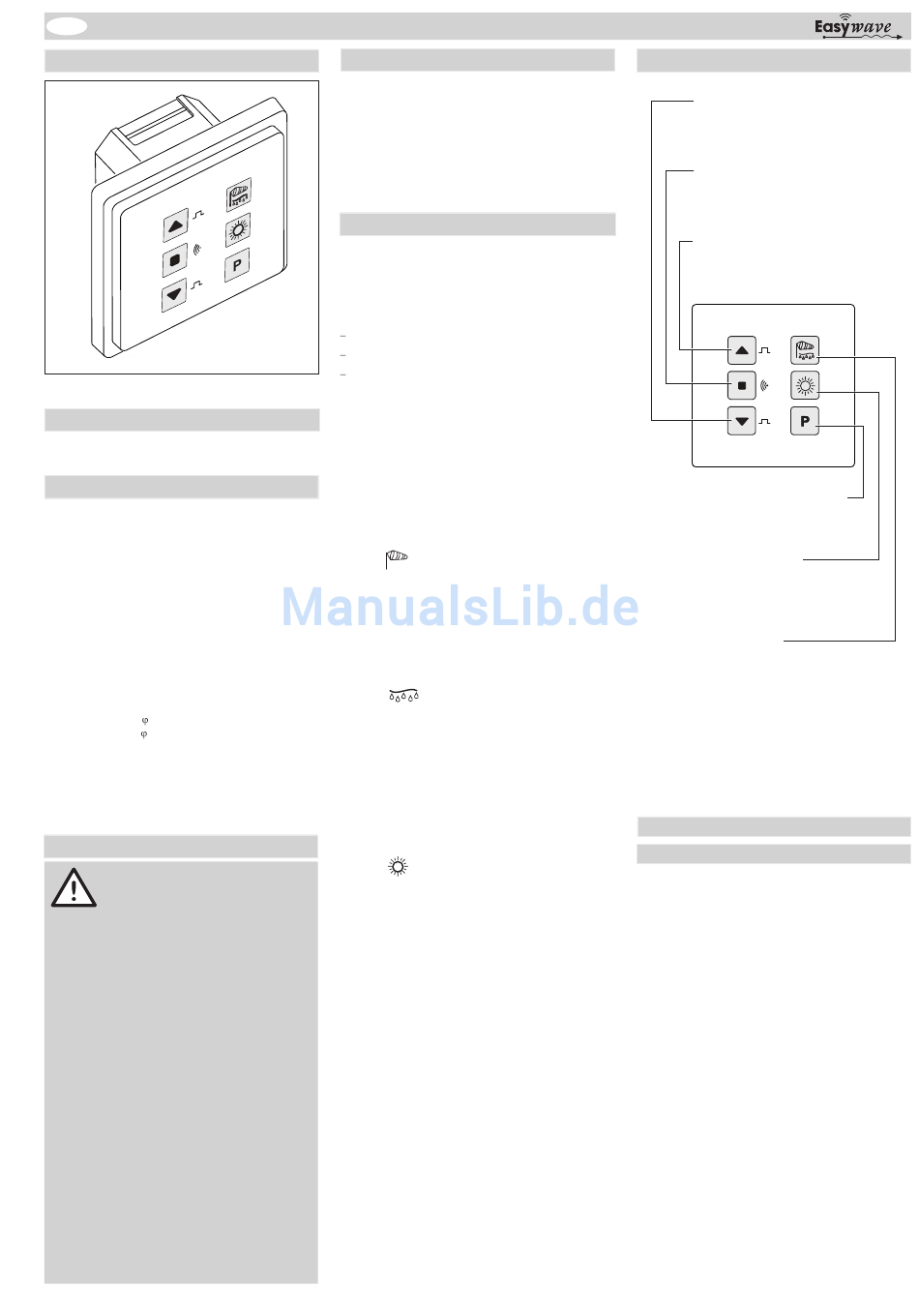

Bedienoberfläche
Taste Richtung AUF
- Markise ausfahren
- Motorlaufzeit speichern
Taste STOPP
(LED rot)
- Markise stoppen
- Funksender einlernen/löschen
Taste Richtung ZU
- Markise einfahren
- Motorlaufzeit speichern
Taste Programmierung P
(LED rot)
- Anzeige Lern-/Lösch-Modus
- Reset
Taste SONNE
(LED grün)
- Statusanzeige Sonnenfunktion
LED leuchtet: Sonnenfunktion ein
- Ein-/Ausschalten Sonnenfunktion
Taste WIND/REGEN
- Statusanzeige Windfunktion
LED leuchtet rot: Windalarm
- Statusanzeige Regenfunktion
LED leuchtet blau: Regenalarm
LED blinkt blau: Regenfunktion aus
- Statusanzeige Gastro-Funktion
LED blinkt blau: Gastro-Funktion aus
- Ein-/Ausschalten Regenfunktion
Empfänger in Betrieb nehmen
Inhaltsverzeichnis
A Markisensteuerung in Betrieb nehmen
A1 Montieren und anschließen . . . . . . . . . . . .
A2 Wettersensor einlernen . . . . . . . . . . . . . .
A3 Funk-Sender einlernen . . . . . . . . . . . . . .
A4 Motorlaufzeit speichern . . . . . . . . . . . . . .
B Markisensteuerung bedienen
B1
Windfunktion . . . . . . . . . . . . . . . . . . . . . . .
B2 Regenfunktion . . . . . . . . . . . . . . . . . . . . . .
B3 Sonnenfunktion . . . . . . . . . . . . . . . . . . . . .
B4 Gastro-Funktion. . . . . . . . . . . . . . . . . . . . .
B5 Markise manuell fahren . . . . . . . . . . . . . .
B6 Notbedienung . . . . . . . . . . . . . . . . . . . . . .
C Löschfunktionen
. . . . . . . . . . . . . . . . . . . . . .
C1 Wettersensor löschen . . . . . . . . . . . . . . . .
C2 Funk-Sender löschen . . . . . . . . . . . . . . . .
C3
Motorlaufzeit löschen . . . . . . . . . . . . . . . .
C4 Werkseinstellungen wieder-
herstellen (RESET) . . . . . . . . . . . . . . . . . .
D Störungen. . . . . . . . . . . . . . . . . . . . . . . . . 4
E Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . 4
F Allgemeine Hinweise . . . . . . . . . . . . . . . . 4
(LED rot)
(LED rot)
2
.
2
2
2
2
2
. . . . . . . . . .
2
2
3
3
3
3
3
3
3
3
4
1
