Genexis Platinum Box Anschlussplan

L
ieferumfang
1 x ZyXEL Modem
1 x Netzwerkkabel gelb
1 x Telefonanschlusskabel (TAE-Kabel)
1 x Gebrauchsanweisung
Telekommuniaktion Lindau (B) GmbH · Auenstraße 12 · 88131 Lindau (B)
Tel. +49 (0) 8382 704-480 · anschluss@familie-kabel.de · www.familie-kabel.de
1 x Genexis Platinum Box
1 x Telefonadapter (RJ11)
2 x Netzstecker
Familie Kabel

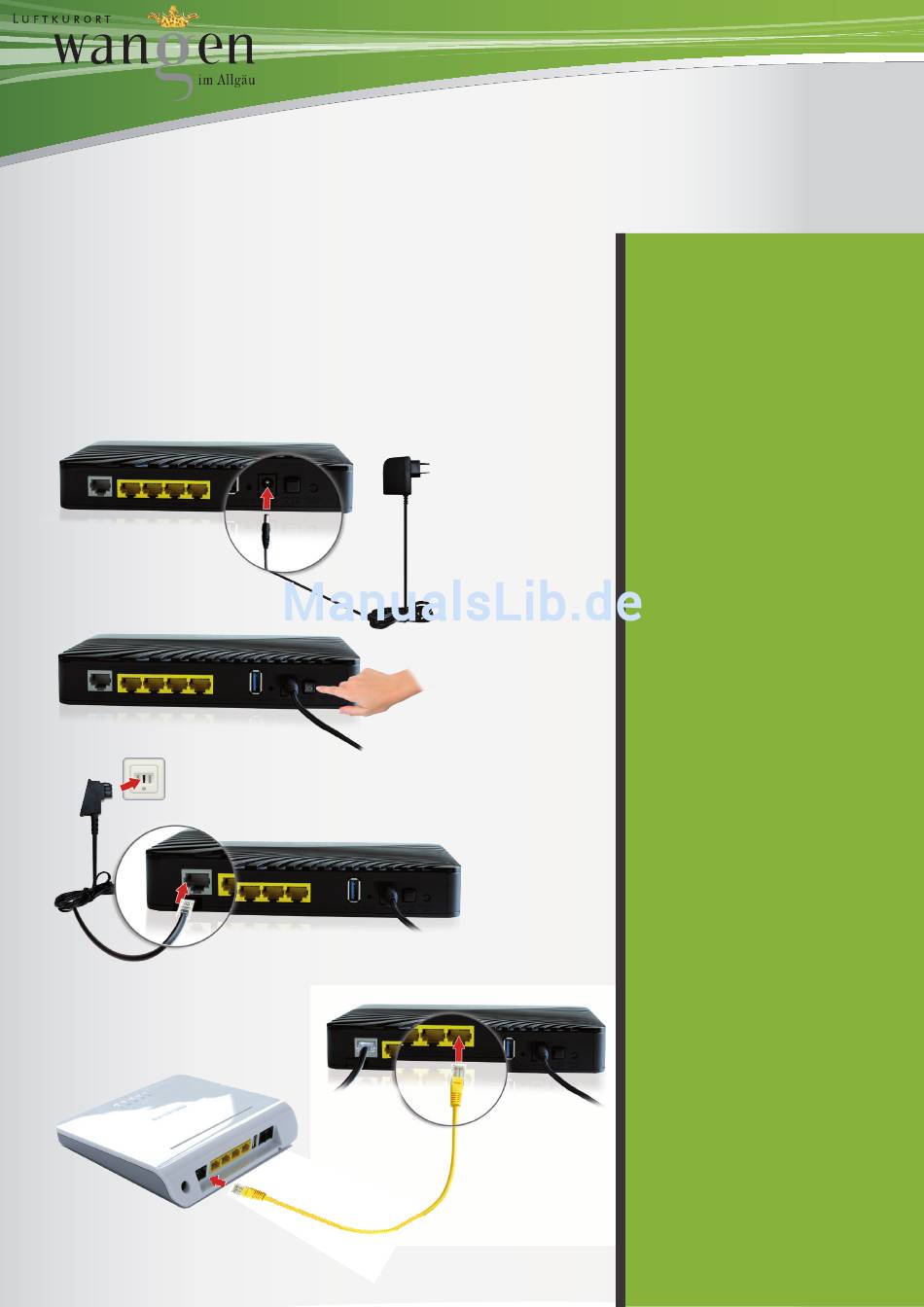

Anschlussplan
S 1
chritt
Schließen Sie Ihr ZyXEL Modem mit
dem Netzkabel am Strom an. Bitte ste-
cken Sie dazu den runden kleinen Ste-
cker auf der Rückseite in „Power" ein
und den Stromstecker in die Steckdose.
Drücken Sie nun einmal den Knopf
„On/Off" rechts neben „Power". Die
Leuchtdiode beginnt grün zu blinken.
S 2
chritt
Als nächstes verbinden Sie das ZyXEL
Modem mit Ihrer Telefondose (TAE
Dose). Dazu stecken Sie den TAE-Ste-
cker in die Mitte Ihrer Telefondose. Das
andere Ende stecken Sie bitte in die
graue DSL-Buchse an der Rückseite des
ZyXEL Modems.
Bitte beachten Sie, dass ein aufgewickel-
tes Kabel zu Störungen führen kann!
S 3
chritt
Schließen Sie nun
nexis Platinum Box
ZyXEL Modem an. Dazu nehmen Sie
bitte das gelbe Netzwerkkabel und
stecken das eine Ende in die Buchse
der Genexis Platinum Box. Das andere
Ende stecken Sie in die gelbe „Ethernet
1"-Buchse des ZyXEL-Modems.
die Ge-
an das
