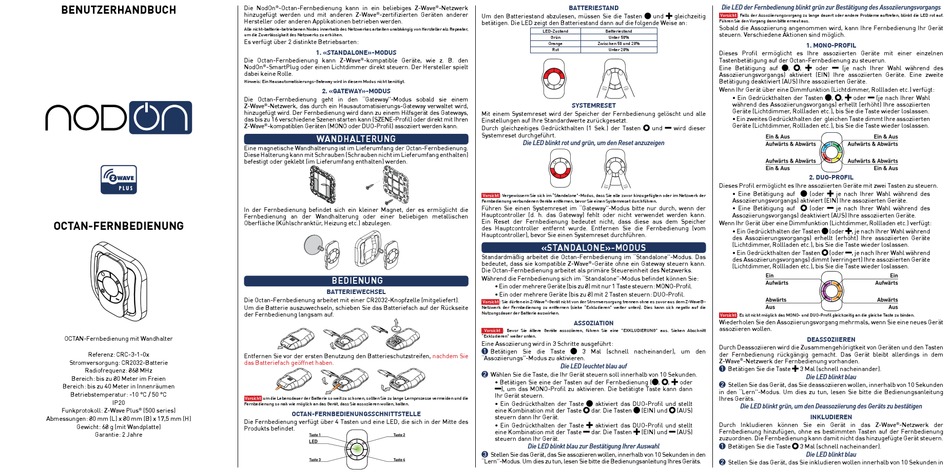

nodon OCTAN-FERNBEDIENUNG Benutzerhandbuch

BENUTZERHANDBUCH
OCTAN-FERNBEDIENUNG
OCTAN-Fernbedienung mit Wandhalter
Referenz: CRC-3-1-0x
Stromversorgung: CR2032-Batterie
Radiofrequenz: 868 MHz
Bereich: bis zu 80 Meter im Freien
Bereich: bis zu 40 Meter in Innenräumen
Betriebstemperatur: -10 °C / 50 °C
IP20
Funkprotokoll: Z-Wave Plus (500 series)
®
Abmessungen: 80 mm (L) x 80 mm (B) x 17,5 mm (H)
Gewicht: 68 g (mit Wandplatte)
Garantie: 2 Jahre
Die NodOn ® -Octan-Fernbedienung kann in ein beliebiges Z-Wave
hinzugefügt werden und mit anderen Z-Wave -zertifizierten Geräten anderer
®
Hersteller oder anderen Applikationen betrieben werden.
Alle nicht-batterie-betriebenen Nodes innerhalb des Netzwerkes arbeiten unabhängig von Hersteller als Repeater,
um die Zuverlässigkeit des Netzwerks zu erhöhen.
Es verfügt über 2 distinkte Betriebsarten:
1. «STANDALONE»-MODUS
Die Octan-Fernbedienung kann Z-Wave ® -kompatible Geräte, wie z. B. den
NodOn ® -SmartPlug oder einen Lichtdimmer direkt steuern. Der Hersteller spielt
dabei keine Rolle.
Hinweis: Ein Hausautomatisierungs-Gateway wird in diesem Modus nicht benötigt.
2. «GATEWAY»-MODUS
Die Octan-Fernbedienung geht in den "Gateway"-Modus sobald sie einem
Z-Wave -Netzwerk, das durch ein Hausautomatisierungs-Gateway verwaltet wird,
®
hinzugefügt wird. Der Fernbedienung wird dann zu einem Hilfsgerät des Gateways,
das bis zu 16 verschiedene Szenen starten kann (SZENE-Profil) oder direkt mit Ihren
Z-Wave ® -kompatiblen Geräten (MONO oder DUO-Profil) assoziiert werden kann.
WANDHALTERUNG
Eine magnetische Wandhalterung ist im Lieferumfang der Octan-Fernbedienung.
Diese Halterung kann mit Schrauben (Schrauben nicht im Lieferumfang enthalten)
befestigt oder geklebt (im Lieferumfang enthalten) werden.
In der Fernbedienung befindet sich ein kleiner Magnet, der es ermöglicht die
Fernbedienung an der Wandhalterung oder einer beliebigen metallischen
Oberfläche (Kühlschranktür, Heizung etc.) abzulegen.
BEDIENUNG
BATTERIEWECHSEL
Die Octan-Fernbedienung arbeitet mit einer CR2032-Knopfzelle (mitgeliefert).
Um die Batterie auszuwechseln, schieben Sie das Batteriefach auf der Rückseite
der Fernbedienung langsam auf.
Entfernen Sie vor der ersten Benutzung den Batterieschutzstreifen,
das Batteriefach geöffnet haben.
Vorsicht :um die Lebensdauer der Batterie so weit zu schonen, sollten Sie zu lange Lernprozesse vermeiden und die
Fernbedienung so nah wie möglich an das Gerät, dass Sie assoziieren wollen, halten.
OCTAN-FERNBEDIENUNGSSCHNITTSTELLE
Die Fernbedienung verfügt über 4 Tasten und eine LED, die sich in der Mitte des
Produkts befindet.
BATTERIESTAND
® -Netzwerk
Um den Batteriestand abzulesen, müssen Sie die Tasten I und P gleichzeitig
betätigen. Die LED zeigt den Batteriestand dann auf die folgende Weise an:
LED-Zustand Batteriestand
Grün Unter 50%
Orange Zwischen 50 und 20%
Rot Unter 20%
SYSTEMRESET
Mit einem Systemreset wird der Speicher der Fernbedienung gelöscht und alle
Einstellungen auf Ihre Standardwerte zurückgesetzt.
Durch gleichzeitiges Gedrückthalten (1 Sek.) der Tasten O und M wird dieser
Systemreset durchgeführt.
Die LED blinkt rot und grün, um den Reset anzuzeigen
Vorsicht : Vergewissern Sie sich im "Standalone"-Modus, dass Sie alle zuvor hinzugefügten oder im Netzwerk der
Fernbedienung verbundenen Geräte entfernen, bevor Sie einen Systemreset durchführen.
Führen Sie einen Systemreset im "Gateway"-Modus bitte nur durch, wenn der
Hauptcontroller (d. h. das Gateway) fehlt oder nicht verwendet werden kann.
Ein Reset der Fernbedienung bedeutet nicht, dass diese aus dem Speicher
des Hauptcontroller entfernt wurde. Entfernen Sie die Fernbedienung (vom
Hauptcontroller), bevor Sie einen Systemreset durchführen.
«STANDALONE»-MODUS
Standardmäßig arbeitet die Octan-Fernbedienung im "Standalone"-Modus. Das
bedeutet, dass sie kompatible Z-Wave -Geräte ohne ein Gateway steuern kann.
®
Die Octan-Fernbedienung arbeitet als primäre Steuereinheit des Netzwerks.
Während die Fernbedienung sich im "Standalone"-Modus befindet können Sie:
• Ein oder mehrere Geräte (bis zu 8) mit nur 1 Taste steuern: MONO-Profil.
• Ein oder mehrere Geräte (bis zu 8) mit 2 Tasten steuern: DUO-Profil.
Vorsicht : Sie dürfen ein Z-Wave ® -Gerät nicht von der Stromversorgung trennen ohne es zuvor aus dem Z-Wave®-
Netzwerk der Fernbedienung zu entfernen (siehe "Exkludieren" weiter unten). Dies kann sich negativ auf die
Nutzungsdauer der Batterie auswirken.
ASSOZIATION
Vorsicht : Bevor Sie ältere Geräte assoziieren, führen Sie eine "EXKLUDIERUNG" aus. Siehen Abschnitt
"Exkludieren" weiter unten.
Eine Assoziierung wird in 3 Schritte ausgeführt:
Betätigen Sie die Taste I 3 Mal (schnell nacheinander), um den
1
nachdem Sie
"Assoziierungs"-Modus zu aktivieren.
Die LED leuchtet blau auf
Wählen Sie die Taste, die Ihr Gerät steuern soll innerhalb von 10 Sekunden.
2
• Betätigen Sie eine der Tasten auf der Fernbedienung (I, O, P oder
M), um das MONO-Profil zu aktivieren. Die betätigte Taste kann dann
Ihr Gerät steuern.
• Ein Gedrückthalten der Taste I aktiviert das DUO-Profil und stellt
eine Kombination mit der Taste O dar. Die Tasten I (EIN) und O (AUS)
steuern dann Ihr Gerät.
• Ein Gedrückthalten der Taste P aktiviert das DUO-Profil und stellt
eine Kombination mit der Taste M dar. Die Tasten P (EIN) und M (AUS)
steuern dann Ihr Gerät.
Die LED blinkt blau zur Bestätigung Ihrer Auswahl
Stellen Sie das Gerät, das Sie assoziieren wollen, innerhalb von 10 Sekunden in den
3
"Lern"-Modus. Um dies zu tun, lesen Sie bitte die Bedienungsanleitung Ihres Geräts.
Die LED der Fernbedienung blinkt grün zur Bestätigung des Assoziierungsvorgangs
Vorsicht : Falls der Assoziierungsvorgang zu lange dauert oder andere Probleme auftreten, blinkt die LED rot auf.
Führen Sie den Vorgang dann bitte erneut aus.
Sobald die Assoziierung angenommen wird, kann Ihre Fernbedienung Ihr Gerät
steuern. Verschiedene Aktionen sind möglich.
1. MONO-PROFIL
Dieses Profil ermöglicht es Ihre assoziierten Geräte mit einer einzelnen
Tastenbetätigung auf der Octan-Fernbedienung zu steuerun.
Eine Betätigung auf I, O, P oder M (je nach Ihrer Wahl während des
Assoziierungsvorgangs) aktiviert (EIN) Ihre assoziierten Geräte. Eine zweite
Betätigung deaktiviert (AUS) Ihre assoziierten Geräte.
Wenn Ihr Gerät über eine Dimmfunktion (Lichtdimmer, Rollladen etc.) verfügt:
• Ein Gedrückthalten der Tasten I, O, P oder M (je nach Ihrer Wahl
während des Assoziierungsvorgangs) erhellt (erhöht) Ihre assoziierten
Geräte (Lichtdimmer, Rollladen etc.), bis Sie die Taste wieder loslassen.
• Ein zweites Gedrückthalten der gleichen Taste dimmt Ihre assoziierten
Geräte (Lichtdimmer, Rollladen etc.), bis Sie die Taste wieder loslassen.
2. DUO-PROFIL
Dieses Profil ermöglicht es Ihre assoziierten Geräte mit zwei Tasten zu steuern.
• Eine Betätigung auf I (oder P je nach Ihrer Wahl während des
Assoziierungsvorgangs) aktiviert (EIN) Ihre assoziierten Geräte.
• Eine Betätigung auf O (oder M je nach Ihrer Wahl während des
Assoziierungsvorgangs) deaktiviert (AUS) Ihre assoziierten Geräte.
Wenn Ihr Gerät über eine Dimmfunktion (Lichtdimmer, Rollladen etc.) verfügt:
• Ein Gedrückthalten der Tasten I (oder P, je nach Ihrer Wahl während
des Assoziierungsvorgangs) erhellt (erhöht) Ihre assoziierten Geräte
(Lichtdimmer, Rollladen etc.), bis Sie die Taste wieder loslassen.
• Ein Gedrückthalten der Tasten O (oder M, je nach Ihrer Wahl während
des Assoziierungsvorgangs) dimmt (verringert) Ihre assoziierten Geräte
(Lichtdimmer, Rollladen etc.), bis Sie die Taste wieder loslassen.
Vorsicht : Es ist nicht möglich das MONO- und DUO-Profil gleichzeitig an die gleiche Taste zu binden.
Wiederholen Sie den Assoziierungsvorgang mehrmals, wenn Sie eine neues Gerät
assoziieren wollen.
DEASSOZIIEREN
Durch Deassoziieren wird die Zusammengehörigtkeit von Geräten und den Tasten
der Fernbedienung rückgängig gemacht. Das Gerät bleibt allerdings in dem
Z-Wave -Netzwerk der Fernbedienung vorhanden.
®
Betätigen Sie die Taste P 3 Mal (schnell nacheinander).
1
Die LED blinkt blau
Stellen Sie das Gerät, das Sie deassoziieren wollen, innerhalb von 10 Sekunden
2
in den "Lern"-Modus. Um dies zu tun, lesen Sie bitte die Bedienungsanleitung
Ihres Geräts.
Die LED blinkt grün, um den Deassoziierung des Geräts zu bestätigen
INKLUDIEREN
Durch Inkludieren können Sie ein Gerät in das Z-Wave
®
Fernbedienung hinzufügen, ohne es bestimmten Tasten auf der Fernbedienung
zuzuordnen. Die Fernbedienung kann damit nicht das hinzugefügte Gerät steuern.
Betätigen Sie die Taste O 3 Mal (schnell nacheinander).
1
Die LED blinkt blau
Stellen Sie das Gerät, das Sie inkludieren wollen innerhalb von 10 Sekunden in
2
-Netzwerk der
