LABTEC BCRC Installationsanleitungen

Labtec
Installationsanleitungen
Barcode Lesegerät Typ: BCRC
1. Lieferumfang
Die Lieferung ist auf Vollständigkeit zu überprüfen. Spätere Reklamationen können nicht mehr anerkannt
werden.
Es müssen folgende Teile vorhanden sein:
1 BarCode Lesegerät
1 Kurzanleitung (in deutsch)
1 Programming Manual (in englisch)
2. Installation Hardware

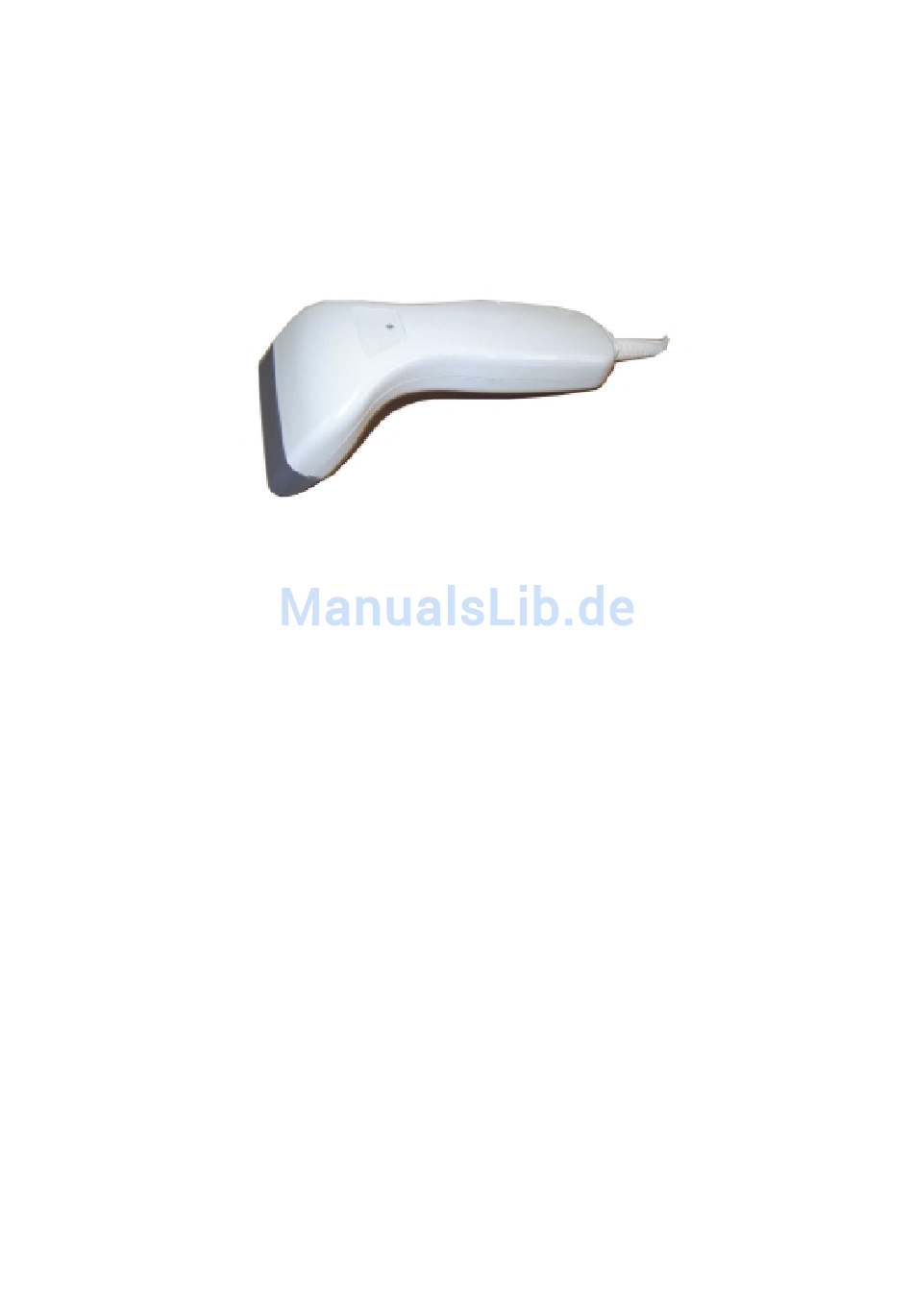

Das Barcode Lesegerät Typ: BCRC -Art.-Nr.: 111 045 (auch Barcode Scanner genannt) wird zwischen einem
PC und einer Tastatur mit DIN Anschluss (PS2 Stecker) geschleift. Es hat prinzipiell die gleiche Funktion wie
eine Tastatur. Es ist nicht geeignet für die Verwendung mit einem Notebook (siehe Barcode Lesegerät USB,
Art.-Nr. 111 035)
Es ist bei Auslieferung für Standard Codes programmiert. Anhand des mitgelieferten Codeheftes können
verschiedene Einstellungen vorgenommen werden
Vorgehensweise:
1. Vergewissern dass der Computer ausgeschaltet ist
2. Als Anschluss für das Barcode Lesegerät wird der Tastatur-Anschluss verwendet. Er befindet sich auf der
Rückseite des Computers.
Der Anschluss für den Barcode Scanner ist am besten zu identifizieren, indem das Kabel von der Tastatur zum
Computer zurückverfolgt wird. Tastatur-Stecker am Computer abziehen und dafür den Stecker vom Barcode
Lesegerät in diese Buchse stecken.
3. Am Kabel vom Computer zum Barcode Lesegerät geht ein zweites Kabel mit einer Buchse ab. An diese
Buchse wird die Tastatur angeschlossen. Das Barcode Lesegerät ist jetzt installiert.
3. Installation der Software
Damit der Barcode Scanner problemlos arbeitet, wird empfohlen einige Standardeinstellungen vorzunehmen.
Der am eingeschalteten PC angeschlossene Scanner wird auf folgende Barcodes aus der Broschüre:
Programming Manual gehalten → und durch drücken des Druckknopfes aktiviert Ө.
