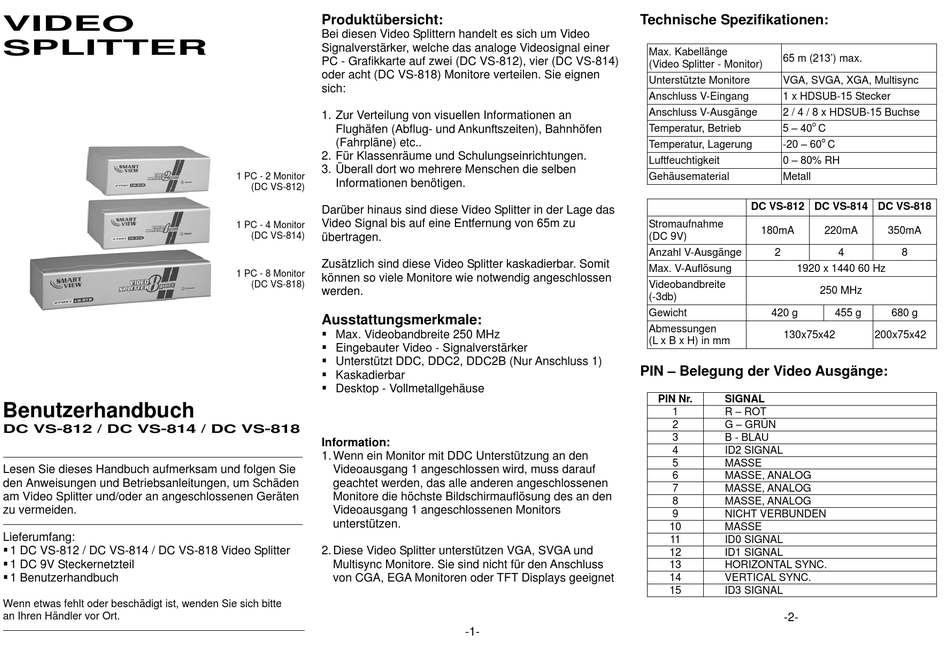

Smart view DC VS-812 Benutzerhandbuch

VIDEO
SPLITTER
Benutzerhandbuch
DC VS-812 / DC VS-814 / DC VS-818
Lesen Sie dieses Handbuch aufmerksam und folgen Sie
den Anweisungen und Betriebsanleitungen, um Schäden
am Video Splitter und/oder an angeschlossenen Geräten
zu vermeiden.
Lieferumfang:
 1 DC VS-812 / DC VS-814 / DC VS-818 Video Splitter
 1 DC 9V Steckernetzteil
 1 Benutzerhandbuch
Wenn etwas fehlt oder beschädigt ist, wenden Sie sich bitte
an Ihren Händler vor Ort.
Produktübersicht:
Bei diesen Video Splittern handelt es sich um Video
Signalverstärker, welche das analoge Videosignal einer
PC - Grafikkarte auf zwei (DC VS-812), vier (DC VS-814)
oder acht (DC VS-818) Monitore verteilen. Sie eignen
sich:
1. Zur Verteilung von visuellen Informationen an
Flughäfen (Abflug- und Ankunftszeiten), Bahnhöfen
(Fahrpläne) etc..
2. Für Klassenräume und Schulungseinrichtungen.
3. Überall dort wo mehrere Menschen die selben
1 PC - 2 Monitor
Informationen benötigen.
(DC VS-812)
Darüber hinaus sind diese Video Splitter in der Lage das
Video Signal bis auf eine Entfernung von 65m zu
1 PC - 4 Monitor
(DC VS-814)
übertragen.
Zusätzlich sind diese Video Splitter kaskadierbar. Somit
1 PC - 8 Monitor
können so viele Monitore wie notwendig angeschlossen
(DC VS-818)
werden.
Ausstattungsmerkmale:
 Max. Videobandbreite 250 MHz
 Eingebauter Video - Signalverstärker
 Unterstützt DDC, DDC2, DDC2B (Nur Anschluss 1)
 Kaskadierbar
 Desktop - Vollmetallgehäuse
Information:
1. Wenn ein Monitor mit DDC Unterstützung an den
Videoausgang 1 angeschlossen wird, muss darauf
geachtet werden, das alle anderen angeschlossenen
Monitore die höchste Bildschirmauflösung des an den
Videoausgang 1 angeschlossenen Monitors
unterstützen.
2. Diese Video Splitter unterstützen VGA, SVGA und
Multisync Monitore. Sie sind nicht für den Anschluss
von CGA, EGA Monitoren oder TFT Displays geeignet
Technische Spezifikationen:
PIN – Belegung der Video Ausgänge:
-1-
Max. Kabellänge
65 m (213') max.
(Video Splitter - Monitor)
Unterstützte Monitore VGA, SVGA, XGA, Multisync
Anschluss V-Eingang 1 x HDSUB-15 Stecker
Anschluss V-Ausgänge 2 / 4 / 8 x HDSUB-15 Buchse
o
Temperatur, Betrieb 5 – 40 C
o
Temperatur, Lagerung -20 – 60 C
Luftfeuchtigkeit 0 – 80% RH
Gehäusematerial Metall
DC VS-812 DC VS-814 DC VS-818
Stromaufnahme
180mA 220mA
(DC 9V)
Anzahl V-Ausgänge 2
Max. V-Auflösung 1920 x 1440 60 Hz
Videobandbreite
250 MHz
(-3db)
Gewicht 420 g
Abmessungen
130x75x42
(L x B x H) in mm
PIN Nr. SIGNAL
1 R – ROT
2 G – GRÜN
3 B - BLAU
4 ID2 SIGNAL
5 MASSE
6 MASSE, ANALOG
7 MASSE, ANALOG
8 MASSE, ANALOG
9 NICHT VERBUNDEN
10 MASSE
11 ID0 SIGNAL
12 ID1 SIGNAL
13 HORIZONTAL SYNC.
14 VERTICAL SYNC.
15 ID3 SIGNAL
-2-
350mA
4 8
455 g 680 g
200x75x42
